Anschließen analoger Eingangsgeräte
Der AMC2-4R4 verfügt über 8 analoge Eingänge, z. B. für potenzialfreie Sperrmechanismen
oder um zu erkennen, ob eine Sperre offen oder geschlossen ist. Die Eingänge werden über
die 2-poligen steckbaren Schraubanschlüsse angeschlossen: S3, S4, S8, S9, S15, S16, S20
und S21 – siehe Anschlussdiagramme, Seite 103.
Der AMC2-4W verfügt über 8 analoge Eingänge, z. B. für potenzialfreie Sperrmechanismen
oder um zu erkennen, ob eine Sperre offen oder geschlossen ist. Die Eingänge werden über
die 2-poligen steckbaren Schraubanschlüsse angeschlossen: S3, S4, S8, S9, S15, S16, S20
und S21 – siehe Anschlussdiagramme, Seite 103.
Der AMC2-8IOE hat nur die Anschlüsse S2–5 und S10–13.
Hinweis!
Gefahr von Geräteschäden
Schließen Sie keine externe Stromversorgung an die AMC2-Eingänge an.
Beim Anschluss eines Relaisausgangs an einen AMC2-Eingang verwenden Sie den
Trockenmodus mit potenzialfreiem Kontakt – siehe Anschließen von Relaisausgängen, Seite 76.

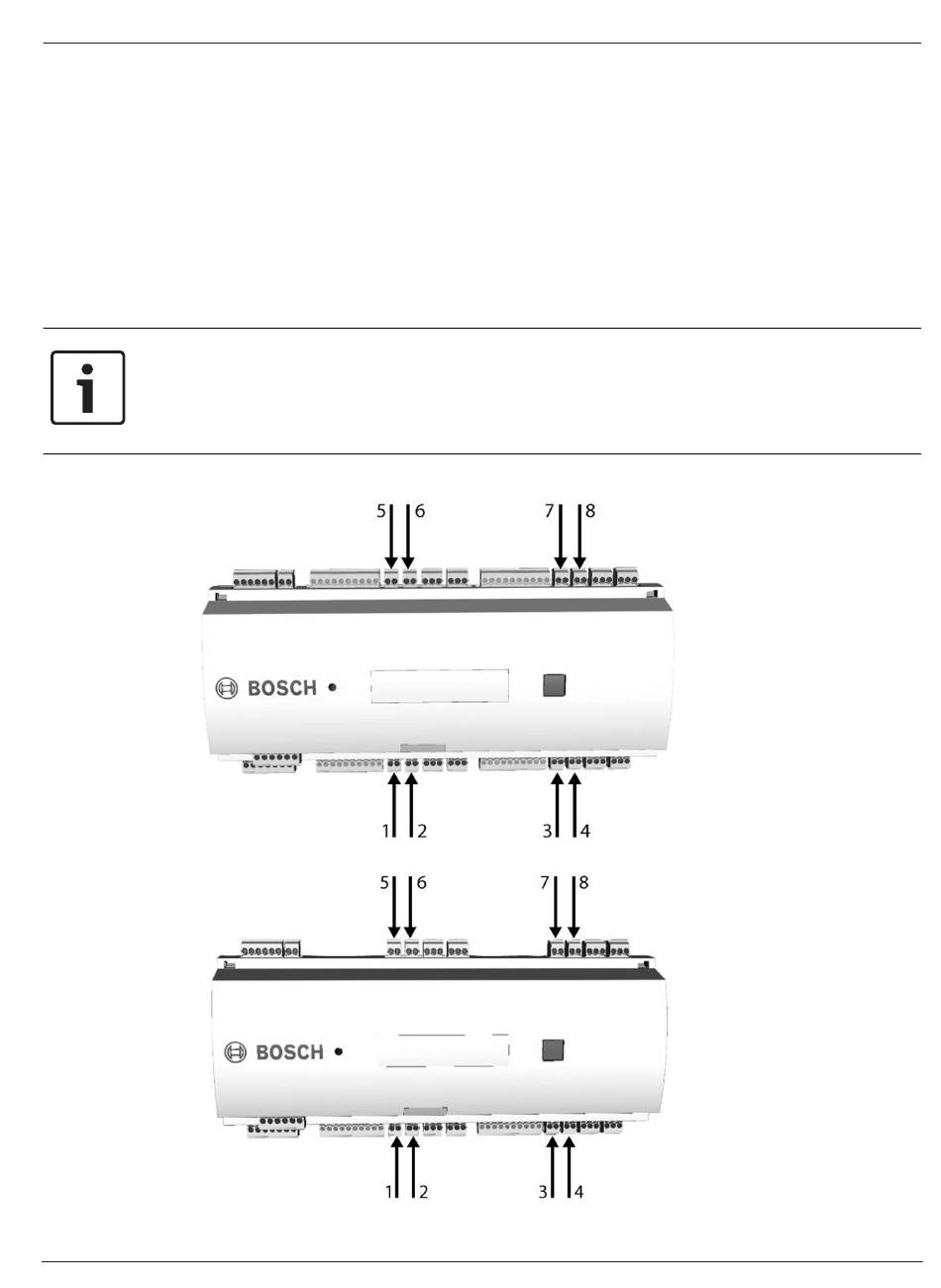

Abbildung 4.75: Position der analogen Eingangsanschlüsse
Abbildung 4.76: Position der analogen Eingangsanschlüsse
