Access Modular Controller 2

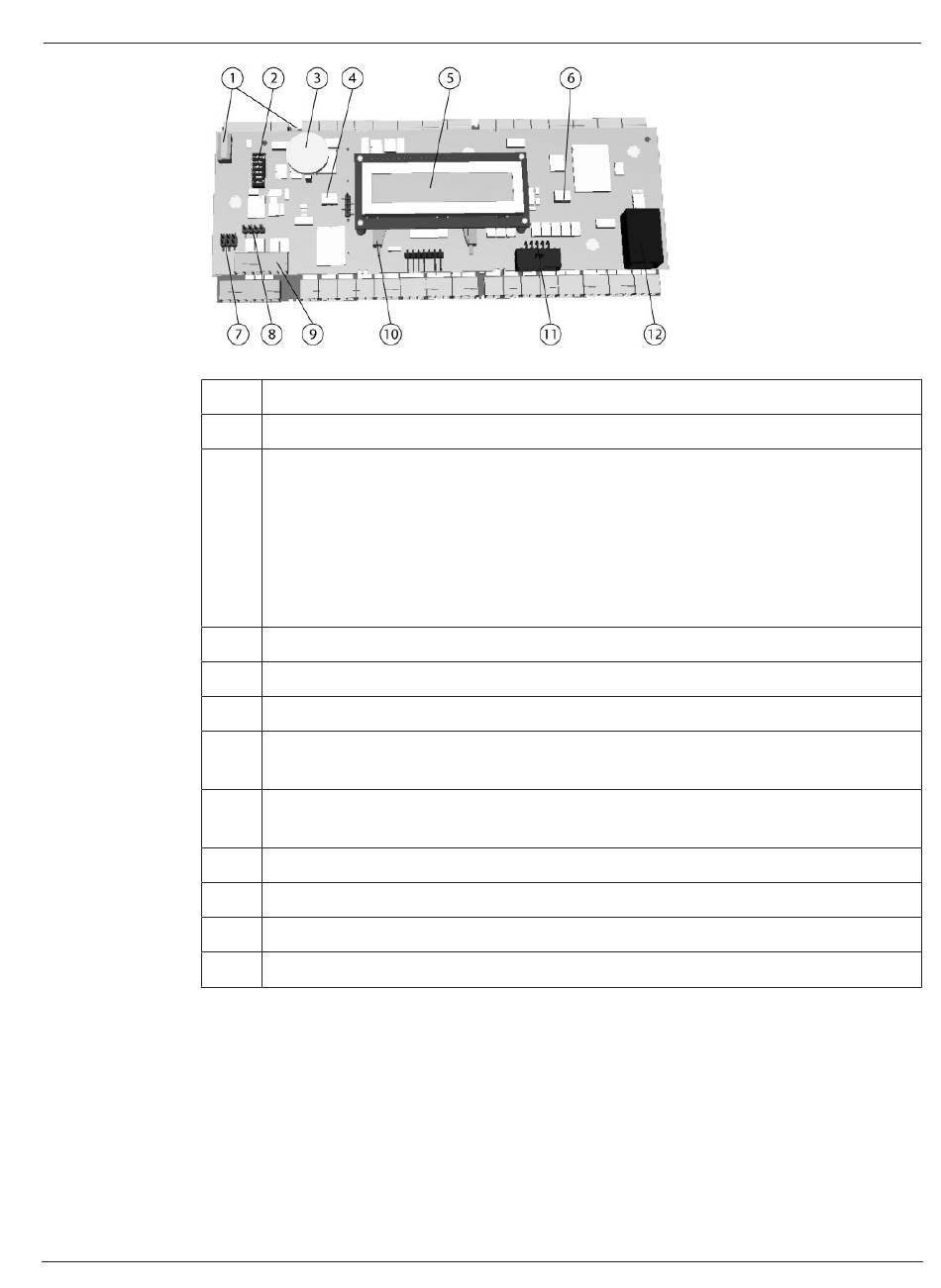

Abbildung 3.17: Platine mit Display (Oberseite)
1.
2.
3.
4.
5.
6.
Bosch Access Systems B.V.
1
(N. A.)
2
DIL -Schalter für RS-485-Adressauswahl, Protokoll und RS-232-/RS-485-Auswahl
3
Lithium-Batterie für die Pufferung von statischem RAM und real time clock (RTC). Die
Lebensdauer der Batterie beträgt etwa 10 Jahre. Sollte wider Erwarten die
Spannung unter einen vorgegebenen Mindestwert absinken, wird eine
Fehlermeldung erzeugt.
HINWEIS:Um eine durch einen vorzeitigen Spannungsabfall verursachte
Fehlermeldung zu vermeiden, empfehlen wir, die Batterie alle 8 Jahre auszutauschen.
Ersatzteil: VARTA CR 2032 PCB
4
Reset-Drucktaste – mittels Schraubendreher durch Gehäuseöffnung erreichbar
5
LC-Display
6
Drucktaste auf der Gehäuseoberseite zur Auswahl verschiedener Anzeigemodi
7
Jumper: Potenzialausgleich zwischen unterschiedlichen Systemen und dem
Erdanschluss (Abschirmung)
8
Jumper: Auswahl der Schnittstelle für die RS-485-Hostverbindung: RS-485 2-Draht
oder RS-485 4-Draht (abhängig von externer Verdrahtung)
9
Konfigurierbare RS-485-Hostschnittstelle
10
Docking-Anschluss für Compact Flash-Speicher
11
Konfigurierbare RS-232-Hostschnittstelle (Flachbandkabelanschluss)
12
Konfigurierbare 10/100 Mbit/s Ethernet-Hostschnittstelle
Interner Sabotagekontakt
DIL -Schalter für RS-485-Adressauswahl, Protokoll
Lithium-Batterie für die Pufferung von statischem RAM und real time clock (RTC). Die
Lebensdauer der Batterie beträgt etwa 10 Jahre. Sollte wider Erwarten die Spannung
unter einen vorgegebenen Mindestwert absinken, wird eine Fehlermeldung erzeugt.
Reset-Drucktaste – mittels Schraubendreher durch Gehäuseöffnung erreichbar
LC-Display
Drucktaste auf der Gehäuseoberseite zur Auswahl verschiedener Anzeigemodi
Installation manual
Einführung | de
19
2020-01 | V02 |
