Access Modular Controller 2
Siehe
–
–
–
4.9.2
RS-485 4-Draht-Verbindung

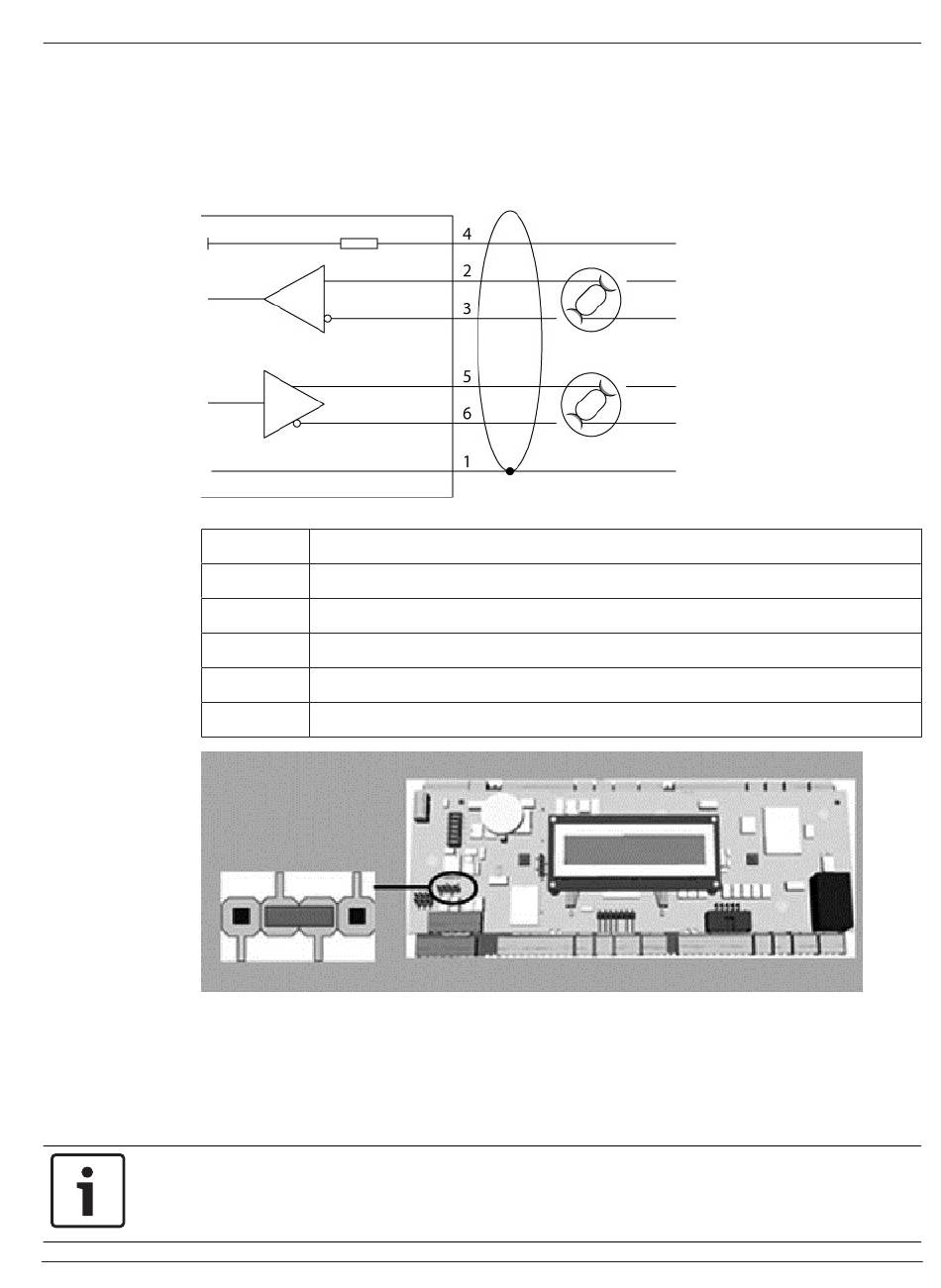

Abbildung 4.40: Anschlussschema einer RS-485 4-Draht-Verbindung
1 =
2 =
3 =
4 =
5 =
6 =
Abbildung 4.41: Einstellungen für eine RS-485 4-Draht-Verbindung
Für eine RS-485 4-Draht-Verbindung setzen Sie den AMC-MUX DIL-Schalter an den Positionen
3, 5 und 6 auf „ON". Setzen Sie auf der Oberseite der AMC-Platine den Jumper auf die beiden
rechten Pins von Anschluss 8. Weitere Informationen finden Sie unter . Stellen Sie die RS-485-
Adresse des AMC2-Controllers mit dem DIL-Schalter ein. Siehe DIL-Schalterauswahl, Seite 63.
Ein komplettes Anschlussdiagramm der RS-485-Hostschnittstelle finden Sie in .
Hinweis!
Siehe die Hinweise zur Einstellung des RS-232 / RS-485-Konverters.
Bosch Access Systems B.V.
, Seite 18
, Seite 18
, Seite 18
Abschirmung
TxRx+
TxRx-
Signalerde
Tx+
Tx-
Installation manual
Installation | de
61
2020-01 | V02 |
