de | Installation

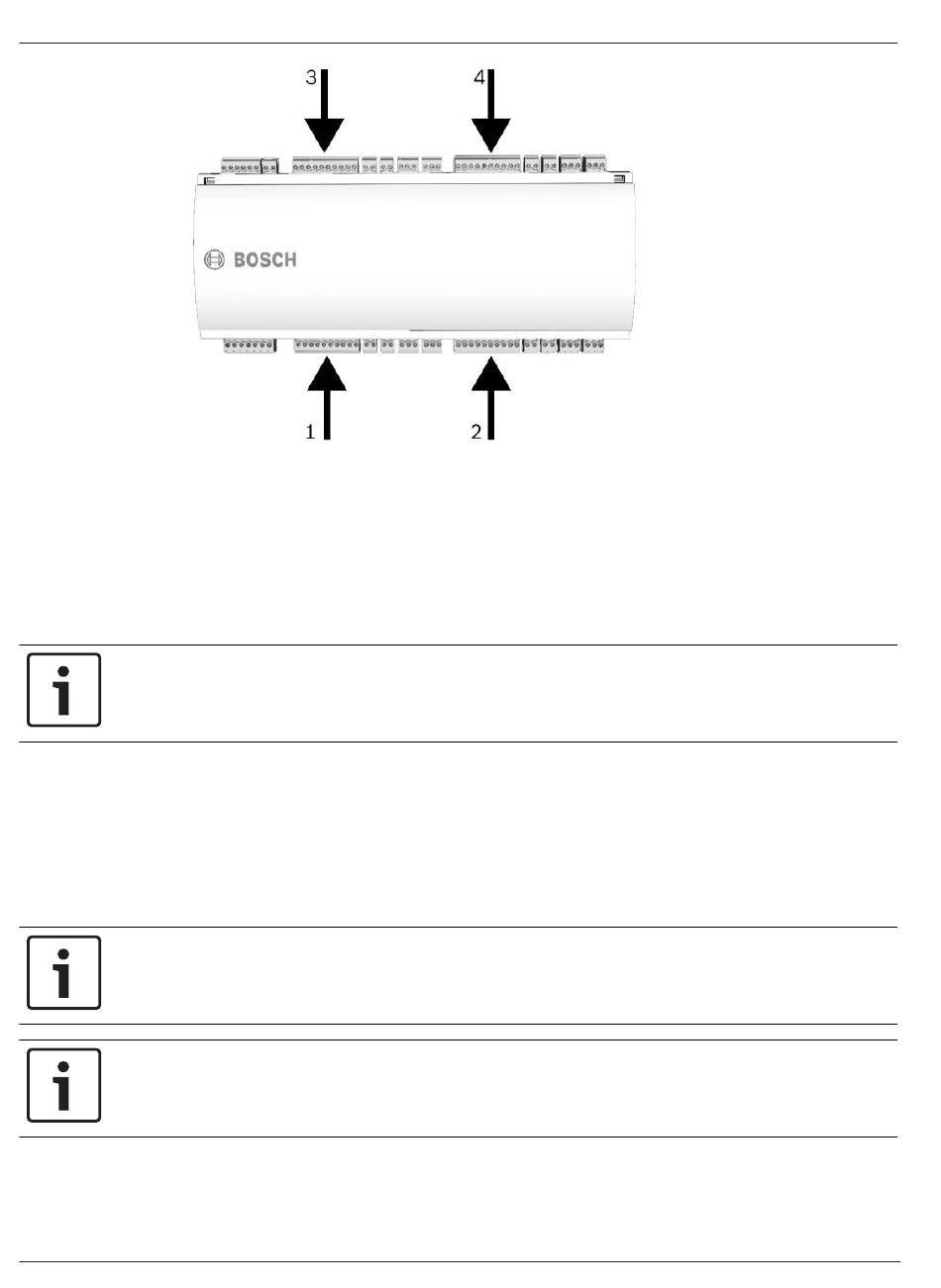

Abbildung 4.56: Position der Wiegand-Schnittstellen für externe Geräte
Diese Schnittstellen sind Punkt-zu-Punkt-Verbindungen, und jede Schnittstelle kann nur ein
Lesegerät mit einer maximalen Kabellänge von 90 m für 24 AWG bzw. 150 m für 22 AWG
unterstützen. Die Adressierung der Leser erfolgt über ihre jeweilige Schnittstellennummer.
Siehe Anschlussdiagramme, Seite 103 für einen kompletten Schaltplan der Wiegand-
Leserschnittstelle.
Hinweis!
Referenz für Leser, die für UL-Installationen zugelassen sind.
4.13.1
Anschließen verschiedener Lesertypen
Die Anschlussschemas und Verdrahtungsfarben der Leser sind je nach Typ unterschiedlich und
können von dem 10-poligen Wiegand bis AMC-Anschluss wie in Anschlussdiagramme, Seite
103gezeigt abweichen.
Hinweis!
Wenn Ihr Leser eine andere Spannung als 12 V erfordert oder die Leistungsaufnahme mehr
als 200 mA beträgt, wird eine externe Stromversorgung benötigt.
Hinweis!
Die unten stehende Liste gilt dadurch möglicherweise nicht mehr. Informationen zu aktuellen
Lesegeräten finden Sie im Bosch Online-Katalog.
Wiegand-Lesertyp W 1
Dieser Schaltplan bezieht sich auf die folgenden Leser aus dem BOSCH Katalog:
