Inhaltszusammenfassung für Bosch API-AMC2-16ION

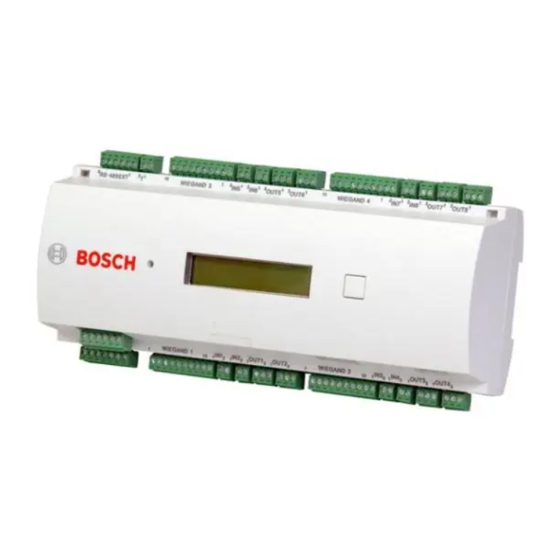

- Seite 1 Access Modular Controller 2 API‑AMC2‑16ION Installation manual...
-
Seite 3: Inhaltsverzeichnis
RS-485 für Erweiterungsmodule 4.12.1 Adressierung 4.13 Wiegand-Schnittstelle für Kartenleser 4.13.1 Anschließen verschiedener Lesertypen 4.14 RS-485-Schnittstelle für Kartenleser 4.15 RS-232-Schnittstelle für Kartenleser 4.16 Anschließen von Relaisausgängen 4.17 Anschließen analoger Eingangsgeräte 4.18 Sabotageschutz Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 4 | Inhaltsverzeichnis Access Modular Controller 2 Bedienung Statusanzeige des AMC2 Konfigurieren der Ethernet-Schnittstelle Fehlerbehebung 5.3.1 Zurücksetzen der Software 5.3.2 Zurücksetzen des Geräts in den Auslieferungszustand Technische Daten Anhänge Anschlussdiagramme Index 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 5: Sicherheitsvorschriften
Wenn Sie sich über die Art der Stromversorgung nicht sicher sind, wenden Sie sich an Ihren Händler. 10. Blitzschlag – Für zusätzlichen Schutz bei einem Gewitter können externe Blitzableiter installiert werden. Dies verhindert Schäden am Gerät aufgrund von Stromschwankungen. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 6: Sicherheitsvorkehrungen
Was Vertrieb und Lieferung angeht, gibt es keine speziellen Anforderungen. Bei Lagerung und sicherem Betrieb sollte die Umgebungstemperatur zwischen 0 °C und 50 °C liegen. Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederaufbereitet und wiederverwendet werden können. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 7: Auspacken
Betrieb zu setzen, wenn Komponenten beschädigt sind. Wenn Teile fehlen, benachrichtigen Sie Ihren Kundendienstvertreter oder einen Vertriebsmitarbeiter von Bosch Security Systems. Der Transportkarton ist der sicherste Transportbehälter für das Gerät. Bewahren Sie den Karton und das Verpackungsmaterial für eine zukünftige Verwendung auf. Wenn das Gerät eingeschickt werden muss, verwenden Sie die Originalverpackung. -
Seite 8: Wichtige Informationen
Folgeschäden nicht gestattet, sodass die obigen Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Bosch Security Systems behält sich alle nicht ausdrücklich gewährten Rechte vor. Kein Teil dieser Lizenz stellt einen Verzicht auf Rechte von Bosch unter den US-amerikanischen Urheberrechtsgesetzen oder sonstigen Bundes- oder Bundesstaatsgesetzen dar. -
Seite 9: Internet
Access Modular Controller 2 Wichtige Informationen | de Internet Wenn Sie Interesse an weiteren Informationen zu diesem Produkt oder Informationen zu anderen Produkten haben, finden Sie diese auf unserer Website unter http:// www.boschsecurity.com. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 10: Einführung
Die RS-232-Schnittstelle wird hier nicht für einfache Zutrittskontrollleser verwendet, sondern für zusätzliche Identifizierungsmethoden wie biometrische Scanner (Fingerabdruck, Iris-Scan) oder Weitbereichsleser. Abbildung 3.1: Access Modular Controller AMC2-DCUA Abbildung 3.2: Access Modular Controller AMC2-2R2 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 11 Access Modular Controller 2 Einführung | de Abbildung 3.3: Access Modular Controller AMC2-4W Abbildung 3.4: Access Modular Controller AMC2-4R4 Abbildung 3.5: Das Erweiterungsmodul AMC2-4WE Abbildung 3.6: IO-Controller AMC2-16ION Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 12 Der AMC2-4W kann durch maximal einen AMC2-4WE plus maximal drei I/O- Erweiterungsmodule erweitert werden. Die I/O-Erweiterungsmodule AMC2-8IOEAMC2-16IOE (in beliebiger Kombination) werden wie der AMC2-4WE auch über die Erweiterungsschnittstelle des AMC2-4W angeschlossen. 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 13 Seiten des AMC2-Displays angezeigt. Der AMC2-16IOE hat 16 analoge Eingänge und 16 Relaisausgänge. In Analogie mit dem AMC2 überprüft er, ob eine Sperre offen oder geschlossen ist und aktiviert entsprechend Alarme oder Verriegelungsmechanismen. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 14 Signalübertragung an einen anderen AMC2 ist nicht möglich. Abbildung 3.8: Der AMC2-4W in einer Sicherheitsschleuse mit vier Türen Abbildung 3.9: Der AMC2-4R4 in einer Sicherheitsschleuse mit vier Türen Abbildung 3.10: Beispiel einer Eingangskonfiguration mit einem AMC2-2R2 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 15: Erweiterung Amc2-16Ioe
Einstellungen können geändert werden, sodass alle freien Kontakte des controller oder einer angeschlossenen Erweiterung ausgewählt werden können. 3.1.1 Erweiterung AMC2-16IOE Das Erweiterungsboard AMC2-16IOE kann mit einem AMC2 controller verwendet werden. Es stellt zusätzliche Ein- und Ausgänge zur Verfügung. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 16: Erweiterung Amc2-8Ioe
Erweiterungsmodul auch in einer reduzierten Version geliefert werden. Der AMC2-8IOE verfügt über acht Eingänge und acht Ausgänge. Die steckbaren Schraubanschlüsse befinden sich auf einer Seite des Moduls – die andere Seite wird durch das Gehäuse verschlossen. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 17: Erweiterung Amc2-16Ie
Der AMC2-16IE ist in jeder Hinsicht mit dem AMC2-16IOE identisch, mit Ausnahme der fehlenden Ausgänge. Die Informationen in diesem Handbuch beziehen sich auf alle drei hier beschriebenen Erweiterungen, sofern nicht ausdrücklich etwas anderes angegeben ist. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 18: Gerätekonfiguration
| Einführung Access Modular Controller 2 Gerätekonfiguration Abbildung 3.14: Obere Platine mit Display (Oberseite) Abbildung 3.15: Obere Platine mit Display (Oberseite) Abbildung 3.16: Obere Platine mit Display (Oberseite) 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 19 Lebensdauer der Batterie beträgt etwa 10 Jahre. Sollte wider Erwarten die Spannung unter einen vorgegebenen Mindestwert absinken, wird eine Fehlermeldung erzeugt. Reset-Drucktaste – mittels Schraubendreher durch Gehäuseöffnung erreichbar LC-Display Drucktaste auf der Gehäuseoberseite zur Auswahl verschiedener Anzeigemodi Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 20 Drucktaste auf der Gehäuseoberseite zur Auswahl verschiedener Anzeigemodi Jumper: Potenzialausgleich zwischen unterschiedlichen Systemen und dem Erdanschluss (Abschirmung) für die Bussysteme Reset-Drucktaste – mittels Schraubendreher durch Gehäuseöffnung erreichbar Abbildung 3.18: Übersicht – Schnittstellen 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 21 Access Modular Controller 2 Einführung | de Abbildung 3.19: Übersicht – Schnittstellen Abbildung 3.20: Übersicht – Schnittstellen Abbildung 3.21: Übersicht – Schnittstellen Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 22 Anschlüsse für acht analoge Eingänge Anschlüsse für acht Relaisausgänge RS-485-Bus für Erweiterungsmodul Externer Sabotagekontakt Anschluss für Stromversorgung Anschlüsse für acht analoge Eingänge Anschlüsse für acht Relaisausgänge RS-485-Bus für Erweiterungsmodul RS-485-Bus für Erweiterungsmodul Externer Sabotagekontakt 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 23 Konfigurierbare RS-485-Hostschnittstelle oder Erweiterungsschnittstelle Externer Sabotagekontakt RS-232-Leserschnittstelle Wiegand-Leserschnittstellen Anschlüsse für sechs analoge Eingänge Anschlüsse für sechs Relaisausgänge RS-485-Leserbus Anschluss für Stromversorgung Hinweis! Alle Anschlüsse , mit Ausnahme derRS-232 undEthernet-Schnittstelle, sind steckbare Schraubanschlüsse. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 24 | Einführung Access Modular Controller 2 Abbildung 3.24: Jumper auf der Unterseite Abbildung 3.25: Jumper auf der Unterseite Abbildung 3.26: Teile auf der Unterseite Abbildung 3.27: Jumper auf der Unterseite 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 25 Jumper zum Einstellen eines spannungsfreien Relaisausgangs („Trockenmodus“) oder einer eingeschleiften Spannung aus der internen Stromversorgung des AMC2 („Nassmodus“) DIL-Schalter zum Einstellen der Boardadresse Jumper: Potenzialausgleich zwischen unterschiedlichen Systemen und dem Erdanschluss (Abschirmung) für die Erweiterungsschnittstelle Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 26: Leistungsmerkmale
Vier mögliche konfigurierbare Hostschnittstellen: – Ethernet (= Standard) – RS-485 2-Draht – RS-485 4-Draht – RS-232 – Zwei mögliche konfigurierbare Hostschnittstellen: – Ethernet (= Standard) – RS-485 2-Draht – Leserschnittstellen 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 27: Systemübersicht
Wenn ein externes Netzteil verwendet wird, sollte dies ein Altronix model AL600ULX mit integrierter unterbrechungsfreie Stromversorgung sein (UPS). Hinweis! Wenn ein externes Netzteil verwendet wird, sollte es auch eine unterbrechungsfreie Stromversorgung gewährleisten (UPS). Beispiel: Bosch AMC-Netzteil APS-PSU-60 (F.01U.282.970) Systemübersicht Die Zutrittskontrollzentrale AMC2-4R4 wird zwischen dem Management-Host und weiteren Peripheriegeräten im System eingebunden. - Seite 28 Der AMC2-4WE wird zwischen der Zutrittskontrollzentrale AMC2-4W und den verschiedenen Peripheriegeräten eingebunden. Das Erweiterungsmodul AMC2-16IOE wird an die Zutrittskontrollzentrale AMC2 angeschlossen. Standardmäßig erfolgt die Verbindung über RS-485. Abbildung 3.30: Systemübersicht Host AMC2-4R4 Wiegand-Leser (1–4) Kommunikation und Stromversorgung Ethernet Abbildung 3.31: Systemübersicht 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 29 – einem AMC2-Controller, – einem AMC-Netzteil, – einem AMC-Gehäuse. – Die maximale Konfiguration hängt ab von der Systemsoftware, – der erforderlichen Anzahl an APS-PSU-60-Netzteilen, – der erforderlichen Anzahl an AMC-Gehäusen. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 30 | Einführung Access Modular Controller 2 Abbildung 3.33: Systemübersicht Host Ethernet AMC2-4R4 RS-232-Anschluss (für spezielle Kontrollfunktionen) RS-485-Anschluss für max. zwei Leser Wiegand connection Abbildung 3.34: Systemübersicht Host AMC2-4W Kartenleser Kommunikation und Stromversorgung AMC2-4WE 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 31 Access Modular Controller 2 Einführung | de Abbildung 3.35: Systemübersicht Host AMC2-Controller Kartenleser Kommunikation und Stromversorgung AMC2-Erweiterung Ethernet Abbildung 3.36: Systemübersicht Host Ethernet Zutrittskontrollzentrale AMC2-4W AMC2-4R4 AMC2-16ION Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 32 Bei Verwendung von Wiegand-Leserschnittstellen können an jeden AMC2-4R4 bis zu vier Peripheriegeräte angeschlossen werden. Die Schnittstellen sind Punkt-zu-Punkt-Verbindungen, was bedeutet, dass an eine Schnittstelle nur ein einziger Leser angeschlossen werden kann. 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 33 Mit dieser Anordnung können Sie aller Leser an eine Schnittstelle anschließen. Die Erweiterungsschnittstelle unterstützt bis zu drei zusätzliche I/O-Boards (AMC2-8IOE, AMC2-16IE oder AMC2-16IOE). Alle Erweiterungsboards werden vom AMC2 gesteuert und sind frei kombinierbar. Hinweis! Dieser Controller ist derzeit eine Projektversion. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 34: Installation
Montageschiene [1] ein und drücken dann das Gerät nach unten und hinten, bis es in die Schiene einrastet [2]. Abbildung 4.1: Montage des AMC2 auf einer Montageschiene Abbildung 4.2: Montage des AMC2-Geräts auf einer Montageschiene 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 35: Demontage
Drücken Sie den AMC2-4W nach unten, bis die Unterkante aus der Montageschiene herausspringt [1]. Ziehen Sie das untere Ende des AMC2-4W aus der Montageschiene [2]. Abbildung 4.3: Demontage des AMC2 aus einer Montageschiene Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 36 | Installation Access Modular Controller 2 Abbildung 4.4: Demontage des AMC2-Geräts aus einer Montageschiene 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 37: Öffnen Des Gehäuses
Schnappverschluss mit dem Gehäuse verbunden ist. Um das Gehäuse zu öffnen, drücken Sie die beiden Schnappverschlüsse mit einem Schraubendreher nach unten und klappen dann die Abdeckung nach unten auf. Abbildung 4.5: Öffnen des AMC2-Gehäuses Abbildung 4.6: Öffnen des AMC2-2R2-Gehäuses Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 38 | Installation Access Modular Controller 2 Abbildung 4.7: Öffnen des AMC2-DCUA-Gehäuses Abbildung 4.8: Öffnen des AMC2-4WE-Gehäuses Abbildung 4.9: Öffnen des AMC2-16ION-Gehäuses Abbildung 4.10: Öffnen des AMC2-16IOE-Gehäuses 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 39 Access Modular Controller 2 Installation | de Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 40: Schließen Des Gehäuses
Stecken Sie die Haken am unteren Rand der vorderen Abdeckung in die Ösen am unteren Rand der hinteren Kunststoffabdeckung [1]. Stellen Sie dabei sicher, dass das BOSCH Logo richtig herum angezeigt wird. Die Oberkante der vorderen Abdeckung ist nun an den zwei Schnappverschlüssen an der Oberkante der hinteren Abdeckung ausgerichtet [2], sodass Sie... -
Seite 41: Verkabelung
Die Berechnung unten gibt Aufschluss darüber, welcher Kabeltyp verwendet werden muss. Wenn Sie zum Anschluss des AMC-Geräts an die Stromversorgung das im Lieferumfang des Gehäuses enthaltene Kabelset verwenden, ist die Berechnung nicht erforderlich. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 42 Stromversorgung und AMC2 beträgt 3 m. Hinweis! Diese Angaben gelten für Stromversorgung, Leser, Relaisausgänge und Erweiterungsschnittstellen. Für Eingänge müssen spezielle Werte für den Spannungsabfall berücksichtigt werden. Siehe Anschließen analoger Eingangsgeräte, Seite 83. 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 43: Erdung Und Abschirmung
Im zweiten und dritten Fall muss der Jumper auf der Unterseite des AMC2-Controllers eingestellt werden – weitere Informationen finden Sie im Installationshandbuch des AMC2-4W. Hinweis! Gefahr von Fehlfunktionen Achten Sie darauf, dass sich keine Erdschleifen bilden. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 44: Erdung Für Hostschnittstelle
Jumper JP1 verbindet die interne Erde des AMC2-4R4 mit der Erde der RS-485- Hostschnittstelle. Mit dem Jumper JP2 wird die Signalerde festgelegt. Jumpereinstellung A1 zeigt die Einstellung ab Werk. Jumper JP1 verbindet die interne Erde des AMC2-4W mit der Erde der RS-485- Hostschnittstelle. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 45: Erdung Für Erweiterungsschnittstelle
Partyline besteht und die Signalerde nicht angeschlossen ist, wird der Jumper an allen Geräten gesetzt 4.6.2 Erdung für Erweiterungsschnittstelle B 1: Delivery status B 2: Abbildung 4.16: Position des Erdungsjumpers an der Unterseite Abbildung 4.17: Position des Erdungsjumpers an der Unterseite Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 46: Erdung Für Busschnittstellen
Der Jumper verbindet die interne Masse des AMC2-4R4 mit der Erde der RS-485-Slave- Schnittstelle. Setzen Sie den Jumper A2 nur am ersten AMC2-4R4 einer Partyline Übersicht – Stromversorgung/Leistungsaufnahme, Seite 51. 4.6.3 Erdung für Busschnittstellen Abbildung 4.19: Position des Erdungsjumpers bei Busschnittstellen 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 47 Bus) mit der s-Erde des Busses.RS-485 Setzen Sie Jumper C und D (C2 oder D2) nur, wenn der AMC2 alle anderen Peripheriegeräte, die direkt mit dem AMC2 verbunden sind, mit Strom versorgt. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 48: Anschließen Der Stromversorgung
Wenn eine unterbrechungsfreie Stromversorgung (UPS) verwendet wird, wird der Relaisausgang für Power-Good-Signale der UPS auf die folgenden Pins gelegt: – Pin 4 und 7 für Power-Good-Signal (AC) – Pin 5 und 7 für Power-Good-Signal (Batterie) 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 49: Direkte Stromversorgung
Abbildung 4.24: Position des Anschlusses für die Stromversorgung Abbildung 4.25: Position des Anschlusses für die Stromversorgung Schließen Sie eine externe Stromversorgung (10–30 VDC) für AMC2-4R4 an Pin 1 (positiv) und Pin 3 (0 V) des steckbaren Schraubanschlusses an. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 50: Stromversorgung Über Rs-485-Schnittstelle
Die Stromversorgung kann auch über den AMC2-4W erfolgen. In diesem Fall müssen die Anschluss-Pins 1 und 2 belegt werden sowie die Datenleitungen auf den Pins 3–6. Abbildung 4.26: Schnittstelle für interne Stromversorgung Abbildung 4.27: Schnittstelle für interne Stromversorgung 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 51: Übersicht - Stromversorgung/Leistungsaufnahme
60 VA 3 x 5 VA 45 VA 15 VA AMC2-4WE + Erweiterung NT + AMC2-4W 60 VA 5 VA 55 VA 25 VA NT + AMC2-4WE 60 VA 5 VA 55 VA 25 VA NT + AMC2-4W 60 VA 5 VA 55 VA 25 VA Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 52 50 VA 20 VA Erweiterung NT + AMC2-4W + 60 VA 2 x 5 VA 50 VA 20 VA Erweiterung NT + AMC2-4WE 60 VA 2 x 5 VA 50 VA 20 VA Tab. 4.1: Übersicht – Stromversorgung und Leistungsaufnahme Abbildung 4.29: Beispielkonfigurationen 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 53 36 VA 3 x 5 VA 21 VA 15 VA AMC2-4WE + Erweiterung Bei Verwendung weiterer Erweiterungen sinken die Werte. NT + AMC2-4W 36 VA 5 VA 31 VA 25 VA NT + AMC2-4WE 36 VA 5 VA 31 VA 25 VA Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 54 Die für das AMC2-Gerät benötigte Leistung Verfügbar Die für externe Geräte verbleibende Leistung Dauerlast Die Menge an verfügbarer Leistung, die konstant zur Verfügung steht. Beispiel 1 kann demzufolge wie folgt gelesen werden: 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 55 AMC2 selbst benötigt. 31 VA bleiben also zur Unterstützung externer Geräte übrig. 25 VA dieser 31 VA können für Dauerlasten verwendet werden (z. B. ein Kartenlesegerät), und 6 VA bleiben für gelegentliche Spitzenlasten (z. B. für einen Türöffner). Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 56: Ethernet-Hostschnittstelle
Verwenden Sie eine Cat5-Kabel (oder höher), um den AMC2-4W mit dem Netzwerk zu verbinden. Ein komplettes Anschlussdiagramm der Ethernet-Hostschnittstelle finden Sie in Kapitel Anschlussdiagramme, Seite 103. Abbildung 4.30: Position der Ethernet-Schnittstelle Abbildung 4.31: Position der Ethernet-Schnittstelle 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 57 /flushdns Anschließend sollte das AMC2-Gerät sofort über seinen Namen erreichbar sein. Hinweis! Bei Verwendung der Ethernet-Verbindung müssen die Schalter 1 und 5 in Stellung „ON“ verbleiben (= werkseitige Einstellung). Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 58: Rs-485-Hostschnittstelle
Die Kabellänge von Abzweigleitungen darf nicht mehr als 100 m betragen. – An jede Busleiterbahn können bis zu acht AMC2 angeschlossen werden. Die maximale Anzahl der Geräte darf nicht überschritten werden. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 59 Einstellungen des RS-232 / RS-485-Konverters übereinstimmen. Abbildung 4.34: RS-485-Hostschnittstelle Abbildung 4.35: RS-485-Hostschnittstelle Abbildung 4.36: RS-485-Hostschnittstelle Siehe – , Seite 63 – , Seite 65 – , Seite 63 – , Seite 65 Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 60: Rs-485 2-Draht-Verbindung
Setzen Sie auf der Oberseite der AMC-Platine den Jumper auf die beiden rechten Pins von Anschluss 8. Weitere Informationen finden Sie unter . Stellen Sie die RS-485-Adresse des AMC2-Controllers mit dem DIL-Schalter ein. Siehe DIL- Schalterauswahl, Seite 63. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 61: Rs-485 4-Draht-Verbindung
Adresse des AMC2-Controllers mit dem DIL-Schalter ein. Siehe DIL-Schalterauswahl, Seite 63. Ein komplettes Anschlussdiagramm der RS-485-Hostschnittstelle finden Sie in . Hinweis! Siehe die Hinweise zur Einstellung des RS-232 / RS-485-Konverters. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 62: Rs-232-Hostschnittstelle
Da der AMC2-Controller wie ein PC konzipiert ist, ist ein direkter Anschluss mit normalen Kabeln nicht möglich. Verwenden Sie stattdessen ein Nullmodem- oder „Crossover“-Kabel. Ein komplettes Anschlussdiagramm der RS-232-Hostschnittstelle finden Sie in Kapitel Anschlussdiagramme, Seite 103 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 63: Dil-Schalterauswahl
Wenn Sie eine Ethernet-Verbindung verwenden, setzen Sie Schalter 1 auf „ON“ (= werkseitige Einstellung). Abbildung 4.44: Position des Wahlschalters für Hosteinstellungen DIL-Schalter Adresse keine Tab. 4.4: Einstellen der Adresse über den DIL -Schalter DIL-Schalter Modus SDEB RS-232 RS-485 Tab. 4.5: Protokoll und Verbindungseinstellungen Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 64: Hosteinstellungen
Wählen Sie SDEB (= DIL-Schalter 5 auf ON) in den folgenden Fällen: – Ethernet-Verbindung zum Host – RS-485-Verbindung zum Host, sofern nur ein AMC2 im Bus angeschlossen ist Wählen Sie BPA (= DIL-Schalter 5 auf OFF) in folgendem Fall: 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 65: Einstellen Des Hosts
Zutrittskontrollsystem konfigurieren. Dies ist eine Punkt-zu-Punkt Verbindung, die in der Regel als Adresse 1 konfiguriert wird. Setzen Sie also den Schalter 1 auf „ON“. Abbildung 4.46: Position des Wahlschalters für Hosteinstellungen DIL-Schalter Adresse keine Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 66: Boardeinstellungen
Die Adresse des Boards wird über einen Schalter auf der Boardunterseite eingestellt (siehe Gerätekonfiguration, Seite 18). Dem AMC2-4R4 ist immer die Adresse 0 zugewiesen. Den Erweiterungsboards sind die Adressen1 bis 3 zugeordnet. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 67: Rs-485 Für Erweiterungsmodule
Der RS-485-Erweiterungsmodulbus erweitert den AMC2-4R4 mit zusätzlichen I/O-Modulen (AMC2-8IOE oder AMC2-16IOE). Der AMC2-4R4 wird über die RS-485-Erweiterungsschnittstelle an den AMC2-Controller angeschlossen. Diese Schnittstelle wird auch für die Anschaltung weiterer Erweiterungsmodule verwendet. Abbildung 4.47: Position des RS-485-Erweiterungsmodulbusses Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 68 | Installation Access Modular Controller 2 Abbildung 4.48: Position des RS-485-Erweiterungsmodulbusses Abbildung 4.49: Position des RS-485-Erweiterungsmodulbusses Abbildung 4.50: Position des RS-485-Erweiterungsmodulbusses 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 69 Ausgänge, z. B. für Aufzüge, zur Verfügung zu stellen. Hinweis! Dieser Controller ist derzeit eine Projektversion. Weitere Informationen zu den Erweiterungsboards finden Sie in den entsprechenden Installationshandbüchern. Ein komplettes Anschlussdiagramm des RS-485-Erweiterungsmodulbusses finden Sie in Anschlussdiagramme, Seite 103. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 70: Adressierung
Adresse Signalnr.: AMC2-8IOE AMC2-16IOE 1/ 01 - 08 1/ 01 - 16 2/ 01 - 08 2/ 01 - 16 3/ 01 - 08 3/ 01 - 16 Tab. 4.11: Signalnummerierung 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 71: Wiegand-Schnittstelle Für Kartenleser
Schnittstellen. Die Anschaltung der einzelnen Schnittstellen erfolgt über einen 10-poligen steckbaren Schraubanschluss – siehe Anschlussdiagramme, Seite 103. Abbildung 4.54: Position der Wiegand-Schnittstellen für externe Geräte Abbildung 4.55: Position der Wiegand-Schnittstellen für externe Geräte Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 72: Anschließen Verschiedener Lesertypen
Die unten stehende Liste gilt dadurch möglicherweise nicht mehr. Informationen zu aktuellen Lesegeräten finden Sie im Bosch Online-Katalog. Wiegand-Lesertyp W 1 Dieser Schaltplan bezieht sich auf die folgenden Leser aus dem BOSCH Katalog: 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 73 Installationsanleitung des Kartenlesegeräts. Die Wiegand-Leserschnittstelle des AMC2-4R4 liefert nicht ausreichend Strom für den ARD- R90. Planen Sie daher eine externe Stromversorgung für den ARD-R90 ein. Wiegand-Lesertyp W 2 Dieser Schaltplan bezieht sich auf die folgenden Leser aus dem BOSCH Katalog: Teilenummer ARD-P0834-01 F.01U.028.449 ARD-H0834-01 F.01U.028.448...
-
Seite 74: Rs-485-Schnittstelle Für Kartenleser
4.14 RS-485-Schnittstelle für Kartenleser Der AMC2-4R4 verfügt über vier RS-485-Schnittstellen.Die Jede-Schnittstelle wird über einen 10-poligen steckbaren Schraubanschluss (S2, S7, S14 und S19) angeschlossen. Abbildung 4.57: Position der RS-485-Schnittstellen für externe Geräte 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Seite 75: Rs-232-Schnittstelle Für Kartenleser
Netzteil unterstützen. Unterstützt ein Leser nicht dieselbe Spannung, wird er beschädigt. Siehe – RS-485-Hostschnittstelle, Seite 58 4.15 RS-232-Schnittstelle für Kartenleser Der AMC2-4R4 verfügt über RS-232-Schnittstelle, um in RS-232-kompatible Schnittstellen zu integrieren. Jede Schnittstelle wird über einen steckbaren Schraubanschluss angeschlossen. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 76: Anschließen Von Relaisausgängen
Die Ausgänge werden über die 3‑poligen steckbaren Schraubanschlüsse angeschlossen: S5, S6, S10, S11, S17,S18, S22 und S23 – siehe Anschlussdiagramme, Seite 103. Der AMC2-8I-8O-EXT verfügt nur über die Anschlüsse S6–9 und S14–17. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 77 Access Modular Controller 2 Installation | de Abbildung 4.61: Position der Anschlüsse für die Relaisausgänge Abbildung 4.62: Position der Anschlüsse für die Relaisausgänge Abbildung 4.63: Position der Anschlüsse für die Relaisausgänge Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 78 Abbildung 4.66: Position der Anschlüsse für die Relaisausgänge Jeder Relaisausgang kann über die interne 12/24 VDC-Stromversorgung des AMC2-4R4 für externe Geräte im „Nassmodus“ betrieben werden oder im „Trockenmodus“ mit möglichen freien Kontakten für Systeme mit externer Stromversorgung. 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 79 Achten Sie bei Verwendung lokal hergestellter Produkte darauf, dass die technischen Daten des Produkts mit den oben aufgeführten identisch sind. Ein komplettes Anschlussdiagramm der Relaisanschlüsse finden Sie in Anschlussdiagramme, Seite 103. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 80 Achten Sie bei Verwendung lokal hergestellter Produkte darauf, dass die technischen Daten des Produkts mit den oben aufgeführten identisch sind. Ein komplettes Anschlussdiagramm der Relaisanschlüsse finden Sie in Anschlussdiagramme, Seite 103. 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 81 Jeder Relaisausgang verfügt über eine separate Jumpereinstellung auf der Unterseite der Platine zur Auswahl von Trockenmodus (D1) oder Nassmodus (D2). Abbildung 4.71: Position der Jumper für die Relaisausgänge (Unterseite) Abbildung 4.72: Position der Jumper für die Relaisausgänge (Unterseite) Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 82 | Installation Access Modular Controller 2 Abbildung 4.73: Position der Jumper für die Relaisausgänge Abbildung 4.74: Position der Jumper für die Relaisausgänge Hinweis! Die Positionen der Jumper 1 und 2 sind je nach Schnittstelle vertauscht. 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 83: Anschließen Analoger Eingangsgeräte
Beim Anschluss eines Relaisausgangs an einen AMC2-Eingang verwenden Sie den Trockenmodus mit potenzialfreiem Kontakt – siehe Anschließen von Relaisausgängen, Seite 76. Abbildung 4.75: Position der analogen Eingangsanschlüsse Abbildung 4.76: Position der analogen Eingangsanschlüsse Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 84 | Installation Access Modular Controller 2 Abbildung 4.77: Position der analogen Eingangsanschlüsse Abbildung 4.78: Position der analogen Eingangsanschlüsse Abbildung 4.79: Position der analogen Eingangsanschlüsse 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 85 Widerstände R und R zu ersetzen. Der AMC2-4W kann auch erkennen, wann ein Kurzschluss vorliegt oder die Verbindung unterbrochen ist und löst einen Alarm aus, falls die entsprechenden Geräte angeschlossen sind. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 86 Werte nicht überschreiten. Die folgende Tabelle zeigt die maximalen Werte für den zulässigen Kabelwiderstand abhängig von der verwendeten Widerstandskombination. 1100 1100 1050 1050 1050 1100 1200 1200 1300 1300 1250 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 87 Für UL-Zutrittskontrollsysteme dürfen nur die Endwiderstände R = 2k2 und R = 2k2 verwendet werden. Hinweis! Wir empfehlen den Einsatz von seriellen Widerständen (R ), die nicht höher als 5K6 sind, um eindeutige Messwerte zu erhalten. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 88: Sabotageschutz
Anschluss externer Sabotagekontakte. Diese Schnittstelle ist ein potenzialfreier 2-poliger steckbarer Schraubanschluss mit der Markierung T. Wenn dieser Sabotagekontakt nicht verwendet wird, muss er kurzgeschlossen werden. Abbildung 4.81: Position des Sabotagekontakts Abbildung 4.82: Position des Sabotagekontakts 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 89 Access Modular Controller 2 Installation | de Abbildung 4.83: Position des Sabotagekontakts Abbildung 4.84: Position des Sabotagekontakts Abbildung 4.85: Position des Sabotagekontakts Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 90 | Installation Access Modular Controller 2 Abbildung 4.86: Position des Sabotagekontakts 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 91: Bedienung
Über das LC-Display werden Informationen zum Status des AMC2-4W angezeigt. Um zwischen den verschiedenen Modi zu wechseln, drücken Sie die Taste „Dialog“. Abbildung 5.1: Position der Taste „Dialog“ Abbildung 5.2: Position der Taste „Dialog“ Abbildung 5.3: Position der Taste „Dialog“ Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 92 0 = Aus D 192.168.10.1 IP-Adresse des DNS-Servers Host: + „C“ Hostaktivität: + = Online ‑ = Offline „C“ = Zähler für die von der Hostschnittstelle empfangenen Datenpakete. RS 485-Busanschluss: A = Adresse 1 … H = Adresse 8 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 93: Konfigurieren Der Ethernet-Schnittstelle
Führt dies nicht zum gewünschten Erfolg, kann das Zurücksetzen des AMC2-4W auf die werkseitigen Standardeinstellungen indirekt weiterhelfen. Wenn die Anzeige leer bleibt, überprüfen Sie die Spannung der Stromversorgung und schalten Sie den Controller ein. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Seite 94: Zurücksetzen Der Software
Netzwerkeinstellungen erhalten bleiben. Sobald er wieder online ist, lädt der Bootloader des AMC2-4W eine neue Kopie des Anwendungsprogramms und der Konfiguration herunter. Wenn das Problem weiterhin besteht, fordern Sie technischen Support an. 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 95 Access Modular Controller 2 Bedienung | de Abbildung 5.4: Zurücksetzen des AMC2 Abbildung 5.5: Zurücksetzen des AMC2-16I-16O-NET Abbildung 5.6: Zurücksetzen des AMC2-DCUA Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 96: Zurücksetzen Des Geräts In Den Auslieferungszustand
IP = [vom DHCP-Server zugewiesen oder „0.0.0.0“, wenn nicht verfügbar] – Subnetzmaske = [vom DHCP-Server zugewiesen oder „0.0.0.0“, wenn nicht verfügbar] – Passwort = kein Passwort Abbildung 5.7: Zurücksetzen des AMC2 in den Auslieferungszustand 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 97 Access Modular Controller 2 Bedienung | de Abbildung 5.8: Zurücksetzen des AMC2-DCUA in den Auslieferungszustand Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Seite 98: Technische Daten
Integrierter Mikrocontroller (32 Bit, 30 MHz) – SRAM (256 kB) – Serielles EEPROM – RTC (Echtzeituhr) – Steckbare CompactFlash-Karte – Batterie für SRAM und RTC – DIL-Schalter für Hosteinstellungen (Adress- und Protokollmodus) – Hostschnittstellen 2020-01 | V02 | Installation manual Bosch Access Systems B.V. - Seite 99 Parität, 8 Bit, 2 Stoppbit – Ausgangsleistung max. 2,5 A bei 10–14 VDC (Ausgangsspannung ist abhängig von der Eingangsspannung der Platine) – Sabotagekontakt für externe Gehäuse – Achtanaloge Eingänge mit Manipulationserkennung; nur potenzialfreie Kontakte anschließen Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 100 – bis zu 55 VA – Dauerlast: 25 VA Anschlüsse Steckbare Schraubanschlüsse Schutzart IP30 Umgebungstemperatur 0 °C bis50° °C Umgebungstemperatur 13 °C bis 35 °C Luftfeuchtigkeit Bis zu 95 %, ohne Kondensation Gehäusematerial ABS mit OC (UL 94 V-0) 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 101 Um die Umweltauswirkungen einer Installation zu bestimmen, müssen die ungünstigsten Werte aller beteiligten Geräte berücksichtigt werden. Um die Verletzlichkeit einer Installation zu bestimmen, müssen die restriktivsten Werte aller beteiligten Geräte berücksichtigt werden. Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 102 102 de | Technische Daten Access Modular Controller 2 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 103: Anhänge
Datenleitung Rx- (4-Draht) Erde (PAG) Datenleitung Tx+ (4-Draht) Datenleitung Tx- (4-Draht) Tab. 7.13: RS-485-Hostschnittstelle auf der oberen Platine TXD+ TXD- RXD+ Nicht angeschlossen Nicht angeschlossen RXD- Nicht angeschlossen Nicht angeschlossen Tab. 7.14: Ethernet-Netzwerkbuchse (RJ45) Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 104 104 de | Anhänge Access Modular Controller 2 Abbildung 7.2: Schaltplan der seriellen RS-232-Schnittstelle Abbildung 7.3: Anschlussblöcke des AMC2-4W 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 105 Access Modular Controller 2 Anhänge | de 105 Abbildung 7.4: Anschlussblöcke des AMC2-2R2 Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 106 106 de | Anhänge Access Modular Controller 2 Abbildung 7.5: Anschlussblöcke des AMC2-4R4 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 107 Access Modular Controller 2 Anhänge | de 107 Abbildung 7.6: Anschlussblöcke des AMC2-DCUA Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 108 108 de | Anhänge Access Modular Controller 2 Abbildung 7.7: Anschlussblöcke des AMC2-4WE 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 109 Access Modular Controller 2 Anhänge | de 109 Abbildung 7.8: Anschlussblöcke des AMC2-16ION Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 110 110 de | Anhänge Access Modular Controller 2 Abbildung 7.9: Anschlussblöcke des AMC2-16IOE 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 111 Access Modular Controller 2 Anhänge | de 111 Abbildung 7.10: Anschlussblöcke des AMC2-8IOE Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 112 Abbildung 7.11: Anschlussblöcke des AMC2-16IE TXD+ TXD- RXD+ Nicht angeschlossen Nicht angeschlossen RXD- Nicht angeschlossen Nicht angeschlossen Tab. 7.15: Ethernet-Netzwerkbuchse (RJ45) Abschirmung Datenleitung RxTx+ Datenleitung RxTx- Erde (PAG) Datenleitung Tx+ Datenleitung Tx- Tab. 7.16: RS-485-Hostschnittstelle 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 113 Gelb Signalgeber Blau Warten Violett Karte vorhanden Tab. 7.18: Wiegand-Schnittstelle AMC Stromversorgung Leser (12 V) Schwarz Stromversorgung Leser (0 V) Grün Daten 0 Weiß Daten 1 (Takt) Violett Abschirmung Braun Grüne LED Tab. 7.19: Wiegand-Schnittstelle W2 Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 114 Stromversorgung Leser (8 V–30 VDC) Tab. 7.21: Wiegand Schnittstelle W4 Hinweis! Die Einstellungen des Lesers können Sie dem entsprechenden Handbuch entnehmen. Stromversorgung Leser (12 V) Stromversorgung Leser (0 V) Daten Daten Takt Abschirmung Grüne LED Rote LED Signalgeber 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 115 Sendebereitschaft (CTS) Datensendung (TxD) Sendeaufforderung (RTS) Datenempfang (RXD) Datensatz bereit (DSR) Datenträger erkannt (DCD) Tab. 7.24: RS-232-Schnittstelle Daten TXD Daten RXD Tab. 7.25: RS-232-Schnittstelle Analoger Eingang, Eingang Analoger Eingang, Ausgang Tab. 7.26: Analoger Eingang Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
- Seite 116 Relaisausgang, Öffner Tab. 7.27: Relaisausgang Stromversorgung für externe Geräte (10 V–30 V) Stromversorgung für externe Geräte (0 V) Abschirmung Datenleitung RxTx+ Datenleitung RxTx- Erde (PAG) Tab. 7.28: Host-/Erweiterungsschnittstelle Sabotagekontakt, Eingang Sabotagekontakt, Ausgang Tab. 7.29: Externer Sabotagekontakt 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Seite 117: Index
Leserschnittstellen 23, 26, 27, 74, 99 Wiegand 71 Merkmale 26 Montage 34 Offline-Fähigkeit 12 Öffnen 37 RS-232-Hostschnittstelle 20, 26, 62 RS-485-Hostschnittstelle 19, 20, 23, 26, 58 2-Draht 60 4-Draht 61 Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... - Seite 118 118 | Index Access Modular Controller 2 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Seite 120 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2020...
