Access Modular Controller 2
4.13 Anschließen analoger Eingangsgeräte
Der AMC2 verfügt über acht analoge Eingänge, z. B. für potenzialfreie Sperrmechanismen oder
um zu erkennen, ob eine Sperre offen oder geschlossen ist. Die Eingänge werden an die 2-
poligen steckbaren Schraubanschlüsse angeschlossen: S3, S4, S8, S9, S15, S16, S20 und S21.
Weitere Informationen zu diesen Verbindungen finden Sie unter Anschlussdiagramme, Seite
47 .
Hinweis!
Gefahr von Geräteschäden
i
Schließen Sie keine externe Stromversorgung an die AMC2-Eingänge an.
Wenn Sie einen AMC2-Relaisausgang an einen Eingang anschließen, verwenden Sie den
Relaisausgang im potenzialfreien Modus – siehe Anschließen von Relaisausgängen, Seite 29 .

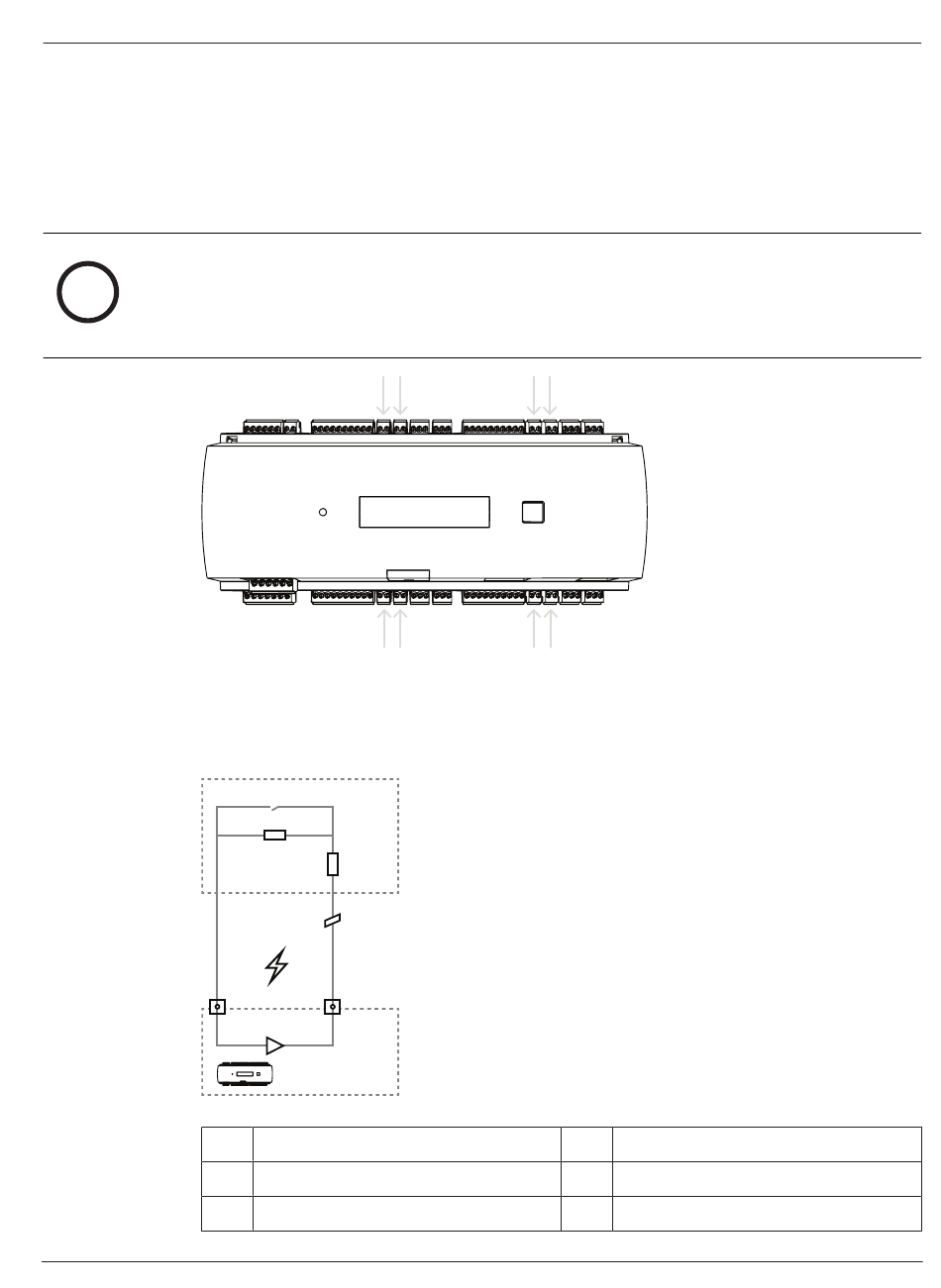

Abbildung 4.22: Position der analogen Eingangsanschlüsse
Der AMC2 kann auch erkennen, wann ein Kurzschluss vorliegt oder die Verbindung
unterbrochen ist, und löst einen Alarm aus, falls die entsprechenden Geräte angeschlossen
sind.
Abbildung 4.23: Schaltplan
Bosch Security Systems B.V.
2
3
4
5
6
1
1 AMC2 Analogeingang
3 Widerstand parallel (R
5 Gebrochener Draht
2
) 4
P
6
Installationshandbuch
Installation | de
Überwachung/Türkontakt
Serienwiderstand (R )
S
Kurzschluss
