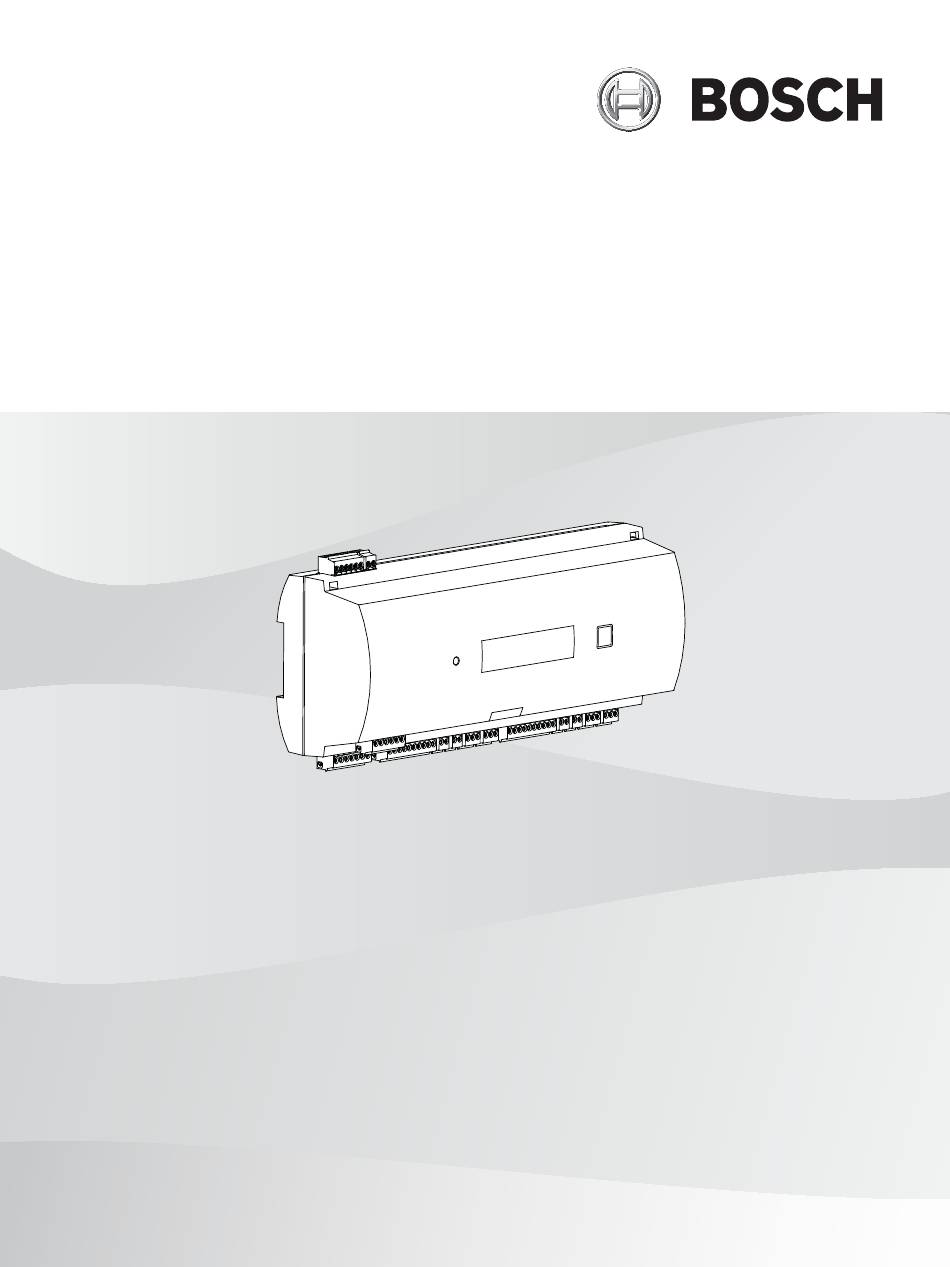

- Seite 1 Access Modular Controller 2 ADS‑AMC2‑2WCF | APC‑AMC2‑2WCF Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Beschreibung der Stufen von UL 294 Installationsanleitung Erweiterte technische Daten 6.4.1 RS‑485-Erweiterung 6.4.2 Stromverbrauch Fehlerbehebung Zurücksetzen der Software Zurücksetzen des Geräts auf die werkseitigen Standardeinstellungen Wartung und Reparatur Entsorgung Technische Daten Anhänge Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... - Seite 4 | Inhaltsverzeichnis Access Modular Controller 2 11.1 Anschlussdiagramme 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch...
-
Seite 5: Sicherheit
Warnung! Gefahr der Explosion der Lithium-Batterie Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Austausch der Batterie nur gegen gleichen Typ gemäß Empfehlung von Bosch. Verbrauchte Batterien gemäß Anweisungen des Batterieherstellers entsorgen. Vorsicht! Brandgefahr und Stromschlaggefahr durch nicht autorisierte Ersatzteile und Zubehör Bei nicht autorisierten Ersatzteilen und Zubehör fehlen möglicherweise Schutzleitungen oder... -
Seite 6: Auspacken
Produkt in Betrieb zu nehmen, wenn Komponenten beschädigt sind. Wenn Teile fehlen, benachrichtigen Sie Ihren Kundendienstvertreter oder einen Vertriebsmitarbeiter von Bosch Security Systems. Der Transportkarton ist der sicherste Transportbehälter für das Gerät. Bewahren Sie den Versandkarton und das Verpackungsmaterial für eine zukünftige Verwendung auf. Wenn das Produkt eingeschickt werden muss, verwenden Sie die Originalverpackung. -
Seite 7: Kurzinformation
Wenn Sie weitere Hilfe benötigen oder Fragen haben, wenden Sie sich bitte an: Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2020 Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 8: Einführung
Management-Hostsystem offline ist. Der integrierte CompactFlash-Adapter bietet ausreichend Speicherkapazität für Ausweisinhaber und Ereignisse. Die Elektronik des Controllers ist komplett in einem Kunststoffgehäuse untergebracht. Ein LC- Display liefert alle wichtigen Statusinformationen. Unsecured Area Abbildung 3.2: Beispiel 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... - Seite 9 Erweiterungen bieten 8 bzw. 16 zusätzliche Ein‑ und Ausgänge. Die Verwendung von Türvorlagen macht das Einrichtungsverfahren für einen Controller in den Bosch Hauptzutrittskontrollsystemen sehr einfach und schnell. Alle Ein‑ und Ausgänge sind nach Auswahl vordefiniert. Diese Einstellungen können geändert werden, sodass alle freien Kontakte des Controllers oder einer angeschlossenen Erweiterung ausgewählt werden können.
-
Seite 10: Produktübersicht
Jumper: Potenzialausgleich zwischen den verschiedenen Massesystemen und dem Erdanschluss (Abschirmung) Jumper: Auswahl der Schnittstelle für die RS‑485-Hostverbindung: RS‑485 2-adrig oder RS‑485 4-adrig (abhängig von externer Verdrahtung) Konfigurierbare RS‑485-Hostschnittstelle CompactFlash-Speicher Projektspezifische Schnittstelle Konfigurierbare 10/100‑Mbit/s-Ethernet-Hostschnittstelle 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... - Seite 11 Jumper zum Einstellen eines spannungsfreien Relaisausgangs („Trockenmodus“) oder einer eingeschleiften Spannung aus der internen Stromversorgung des AMC („Nassmodus“) Jumper: Potenzialausgleich zwischen unterschiedlichen Systemen und dem Erdanschluss (Abschirmung) für die Erweiterungsschnittstelle Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch...
-
Seite 12: Statusanzeige
Ausgangssignale nach unten. Die ersten acht Ziffern zeigen die Signale des Controllers an. Die zweiten acht Ziffern zeigen die Signale der Erweiterungsplatine Dig. I1: :::::::::::::::: Dig. I2: :::::::::::::::: 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... - Seite 13 + = Online ‑ = Offline „C“ = Zähler (0 bis 9) für die von der Hostschnittstelle empfangenen Datenpakete. RS‑485-Busanschluss: A = Adresse 1 … H = Adresse 8 HSC-Status Hostsicherheit-Status: 1 = aktivieren 2 = deaktivieren Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch...
-
Seite 14: Systemübersicht
Kommunikation und Stromversorgung In der Kommunikationskette eines Systems ist die Zutrittskontrollzentrale zwischen dem Hostsystem und den Peripheriegeräten integriert. Bis zu zwei Leser können an den Access Modular Controller angeschlossen werden. 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 15: Installation
Schnappmechanismus montiert werden. Setzen Sie den Controller dazu in die Oberkante der Montageschiene [1] ein und drücken dann das Gerät nach unten und hinten, bis es in die Schiene einrastet [2]. Abbildung 4.1: Montage des Controllers auf einer Montageschiene Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 16: Demontage Des Geräts Aus Einer Montageschiene
Drücken Sie den Controller nach unten, bis die Unterkante aus der Montageschiene herausspringt [1]. Ziehen Sie das untere Ende des Controllers aus der Montageschiene [2]. Abbildung 4.2: Demontage des Controllers aus einer Montageschiene 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 17: Öffnen Des Gehäuses
Schnappverschlüsse mit dem Gehäuse verbunden ist. Um das Gehäuse zu öffnen, drücken Sie die beiden Schnappverschlüsse mit einem Schraubendreher nach unten und klappen dann die Abdeckung nach unten auf. Abbildung 4.3: Öffnen des Controller-Gehäuses Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 18: Schließen Des Gehäuses
Stecken Sie die Haken am unteren Rand der vorderen Abdeckung in die Ösen am unteren Rand der hinteren Kunststoffabdeckung [1]. Stellen Sie dabei sicher, dass das BOSCH Logo richtig herum (lesbar) ist. Die Oberkante der vorderen Abdeckung ist nun an den zwei Schnappverschlüssen an der Oberkante der hinteren Abdeckung ausgerichtet [2], sodass Sie... -
Seite 19: Verkabelung
Kritischer Zustand! Installieren Sie die Stromversorgung näher am Controller. Hinweis! Diese Angaben gelten für Stromversorgung, Leser, Relaisausgänge und Erweiterungsschnittstellen. Für Eingänge müssen spezielle Werte für den Spannungsabfall berücksichtigt werden. Siehe Anschließen analoger Eingangsgeräte. Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 20: Erdung Und Abschirmung
Wenn der Erdleiter und die Abschirmung am Host nicht miteinander verbunden sind und – keine Anbieterleitung besteht, wird der Jumper JP2 gesetzt (= A3) – eine Anbieterleitung besteht und die Signalerde angeschlossen ist, wird der Jumper JP2 nur am ersten Gerät gesetzt (= A3) 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 21: Erdung Für Erweiterungsschnittstelle
Jumper B verbindet die interne Erde des Controllers mit der RS‑485-Erde der Slave- Schnittstelle. Jumper B (B2) sollte nur gesetzt werden, wenn der Controller alle anderen direkt angeschlossenen Peripheriegeräte mit Strom versorgt. Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 22: Anschließen Der Stromversorgung An Den Controller
Schließen Sie eine externe Stromversorgung (10–30 VDC) beim Controller an Pin 1 (plus) und Pin 3 (0 V) des steckbaren Schraubanschlusses an. Bosch empfiehlt die Verwendung des Bosch APS-PSU-60 Netzteils. Es kann bei Einsatz der entsprechenden Batterien auch als unterbrechungsfreie Stromversorgung (USV) verwendet werden. Es bietet zudem Relaisausgänge für die Überwachung der Power-Good-Signale. -
Seite 23: Ethernet-Hostschnittstelle
Bei Verwendung einer Ethernet-Verbindung müssen die Schalter 1 und 5 des DIP-Schalters auf die Position „ON“ (= werksseitige Einstellung) festgelegt werden (siehe Abbildung 3.3, Element 1 , Seite 10 ). Dies gewährleistet auch eine korrekte Kommunikation mit dem Bosch Building Integration System (BIS) und dem Bosch Access Management System (AMS). -
Seite 24: Rs-485-Hostschnittstelle
Die maximale Kabellänge einer Busleitung darf nicht mehr als 1200 m betragen. – Die Kabellänge von Abzweigleitungen darf nicht mehr als 100 m betragen. Um den RS‑485-Modus des Controllers zu verwenden, verbinden Sie die Datenkabel mit dem steckbaren Schraubanschluss der RS‑485-Hostschnittstelle. 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 25: Rs-485 2-Draht-Verbindung
DIP-Schalter werden zur Konfiguration der Hosteinstellungen verwendet. Die ersten vier DIP-Schalter für die Adressauswahl definieren die RS‑485-Adresse des AMC2 in einem RS‑485-Bussystem. Mit Schalter 5 wird eines der beiden Protokolle ausgewählt: SDEB und BPA (gemäß DIN 6619). Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... - Seite 26 Tab. 4.1: Einstellen der Adresse über den DIP-Schalter DIP-Schalter Modus SDEB RS-485 Tab. 4.2: Protokoll und Verbindungseinstellungen Hosteinstellungen Anweisungen für DIP-Schalter 5 Wählen Sie SDEB (= DIP-Schalter 5 auf ON) in den folgenden Fällen: – Ethernet-Verbindung zum Host 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch...
-
Seite 27: Rs-485 Für Erweiterungsmodule
Abbildung 4.15: Anschluss eines Erweiterungsmoduls an einen AMC2 Hinweis! Die Adresse der Platine wird über einen Schalter auf der Platinenunterseite eingestellt (siehe „Gerätekonfiguration“). Den Erweiterungsboards sind die Adressen1 bis 3 zugeordnet. Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 28: Wiegand-Schnittstelle Für Ausweisleser
Abbildung 4.17: Position der Anschlüsse für die Relaisausgänge Jeder Relaisausgang kann über die interne 12/24‑VDC-Stromversorgung des AMC2 für externe Geräte im „Nassmodus“ betrieben werden oder im „Trockenmodus“ mit potenzialfreien Kontakten für Systeme mit externer Stromversorgung. 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... - Seite 29 Schließer/Öffner Schließer/Öffner Gemeinsam Gemeinsam Last Last Freilaufdiode Freilaufdiode Spannungsquelle Hinweis! Gefahr von Geräteschäden Schließen Sie Geräte mit externer Stromversorgung nicht im Nassmodus an. Dies kann zur Beschädigung des AMC2 führen. Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch...
-
Seite 30: Anschließen Analoger Eingangsgeräte
Abbildung 4.21: Position der analogen Eingangsanschlüsse Der AMC2 kann auch erkennen, wann ein Kurzschluss vorliegt oder die Verbindung unterbrochen ist, und löst einen Alarm aus, falls die entsprechenden Geräte angeschlossen sind. 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... - Seite 31 Werte nicht überschreiten. Die folgende Tabelle zeigt die maximalen Werte für den zulässigen Kabelwiderstand abhängig von der verwendeten Widerstandskombination. 1100 1100 1050 1050 1050 1100 1200 1200 1300 1300 1250 1300 1400 1500 1500 1500 1500 Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch...
-
Seite 32: Sabotageschutz
Manipulationen sensibler Daten kommt, bietet der AMC2 eine zusätzliche Schnittstelle zum Anschluss externer Sabotagekontakte. Diese Schnittstelle ist ein potenzialfreier 2-poliger steckbarer Schraubanschluss mit der Markierung T. Wenn dieser Sabotagekontakt nicht verwendet wird, muss er kurzgeschlossen werden. Abbildung 4.23: Position des Sabotagekontakts 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 33: Bedienung
Bei den Namen wird die Groß-/Kleinschreibung nicht berücksichtigt. Hinweis! Der AMC2 kann über AccessIPConfig umbenannt werden. Der neue Name darf nicht mehr als 14 Zeichen enthalten. Der Name muss die NetBIOS-Anforderungen erfüllen. Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 34: Ul-Anforderungen
Die verfügbaren Gehäuse sind AMC2-UL01 (für ein Gerät) oder AMC2-UL02 (für zwei Geräte). – Für jedes Gehäuse ist ein Bosch APS-PSU-60 Netzteil erforderlich, das sich im selben Raum wie das angeschlossene AMC2 Gerät befinden muss. Die empfohlene maximale Entfernung zwischen Netzteil und AMC2 beträgt 3 m. -
Seite 35: Systemanforderungen
Erweiterungsplatine, bei dem die AMC2 Erweiterungsplatine über die Erweiterungsschnittstelle mit Strom versorgt wird, müssen die Kontakte „AC fail“, „DC fail“ und „BAT fail“ kurzgeschlossen werden. – Die Türverriegelungen sollten ausfallsicher angeschlossen werden (NFPA 101). Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... - Seite 36 Erweiterungsgeräten verwendet werden. Sie darf nicht für die Verbindung mit Lesern oder anderem Zubehör verwendet werden. – Alle Geräte werden vom Bosch APS-PSU-60 Netzteil für UL-Installationen versorgt. Die Stromversorgung muss sich im selben Raum wie das angeschlossene AMC2 Gerät befinden. Die empfohlene maximale Entfernung zwischen Netzteil und AMC2 beträgt 3 m.
- Seite 37 Access Modular Controller 2 UL-Anforderungen | de Abbildung 6.1: Beispiel für Montage mit Erweiterungen Position Beschreibung Position Beschreibung Schwarz/Braun Batterieanschluss Erdungskabel Blau RS‑485-Erweiterungsverbindung Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch...
-
Seite 38: Erweiterte Technische Daten
(Ausgangsspannung ist abhängig von der Eingangsspannung der Platine) 6.4.2 Stromverbrauch Spannungseingang 10 bis 30 VDC, max. 3 A Stromverbrauch 5 VA Kombinierte Gesamtleistung 3 A bei 10 bis 12 VDC 2,5 A bei 24 bis 30 VDC 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 39: Fehlerbehebung
Controller-Konfiguration. Löschen Sie bei Bedarf alle Konfigurationsdaten, indem Sie das Gerät auf die werkseitigen Standardeinstellungen zurücksetzen. – Setzen Sie den Controller wie unter Zurücksetzen der Software, Seite 41 beschrieben zurück. Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... - Seite 40 – Überprüfen Sie die AMS nach Zurücksetzen auf Zutrittskontrollsystem. Konfigurationseinstellung werkseitige Einstellungen. en im AMS oder ACE System. – Überprüfen Sie, ob der Controller in den Konfigurationseinstellung en aktiviert ist. 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch...
-
Seite 41: Zurücksetzen Der Software
Sobald er wieder online ist, lädt der Bootloader des Controllers eine neue Kopie des Anwendungsprogramms und der Konfiguration herunter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Vertriebssupport. Abbildung 7.1: Rücksetztaste Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 42: Zurücksetzen Des Geräts Auf Die Werkseitigen Standardeinstellungen
IP = [vom DHCP-Server zugewiesen oder „0.0.0.0“, wenn nicht verfügbar] – Subnetzmaske = [vom DHCP-Server zugewiesen oder „0.0.0.0“, wenn nicht verfügbar] – Passwort = kein Passwort – Erstellen Sie Ihr Passwort in den IP-Konfigurationseinstellungen des AMC. 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 43: Wartung Und Reparatur
Sicherheitsüberprüfung Bitten Sie den Servicetechniker nach Abschluss von Wartungs‑ oder Reparaturarbeiten am Controller darum, Sicherheitsprüfungen durchzuführen, um sicherzustellen, dass der Controller ordnungsgemäß funktioniert. Vertriebssupport Weitere Informationen erhalten Sie unter www.boschsecurity.com/xc/en/support/. Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... -
Seite 44: Entsorgung
Der AMC2 hat eine CF-Karte als Speichermedium. Achten Sie bei der Entsorgung des AMC2 darauf, dass die CF-Karte oder der komplette AMC2 gemäß der örtlichen Datenschutzverordnung zerstört oder entsorgt wird. 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch... -
Seite 45: Technische Daten
2-adriger Eingang für externen Sabotagekontakt Rücksetztaste Stromversorgung – 10 bis 30 VDC – Max. 60 VA – 55 VA (verfügbar für externe Geräte) Anzeige Umgebungsbedingungen Temperatur 0 °C bis +50 °C Schutzart IP30 RoHS Konform Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... - Seite 46 O: Der Anteil solcher Gefahrstoffe in allen homogenen Materialien dieser Komponente liegt unterhalb der in GB/T 26572 definierten Grenzwerte X: Der Anteil solcher Gefahrstoffe in allen homogenen Materialien dieser Komponente liegt oberhalb der in GB/T 26572 definierten Grenzwerte 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch...
-
Seite 47: Anhänge
Datenleitung Rx‑ (4‑adrig) Erde (PAG) Datenleitung Tx+ (4‑adrig) Datenleitung Tx‑ (4‑adrig) Tab. 11.4: RS-485-Hostschnittstelle auf der oberen Platine TXD+ TXD- RXD+ Nicht verbunden Nicht verbunden RXD- Nicht verbunden Nicht verbunden Tab. 11.5: Ethernet-Netzwerkbuchse (RJ45) Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch... - Seite 48 Analog Input 2 Relay Output 1 AMC2 2W Relay Output 2 Reader Interface 2 Analog Input 3 Analog Input 4 Relay Output 3 Relay Output 4 Abbildung 11.3: Anschlussblöcke des AMC2-2W 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch...
- Seite 49 Tab. 11.7: Wiegand Schnittstelle AMC Hinweis! Die Einstellungen des Lesers können Sie dem entsprechenden Handbuch entnehmen. Analoger Eingang, Eingang Analoger Eingang, Ausgang Tab. 11.8: Analoger Eingang Relaisausgang, Schließer Relaisausgang, COM Relaisausgang, Öffner Tab. 11.9: Relaisausgang Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch...
- Seite 50 Problembehandlung – Reparatur und Austausch – Produktsicherheit Bosch Building Technologies Academy Besuchen Sie die Website der Bosch Building Technologies Academy und erhalten Sie Zugang zu Schulungskursen, Videoanleitungen und Dokumenten: www.boschsecurity.com/xc/en/ support/training/ 2021-04 | V03 | IM Bosch Security Systems B.V.
- Seite 51 Access Modular Controller 2 Anhänge | Bosch Security Systems B.V. 2021-04 | V03 | IM Installationshandbuch...
- Seite 52 | Anhänge Access Modular Controller 2 2021-04 | V03 | IM Bosch Security Systems B.V. Installationshandbuch...
- Seite 54 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2021 202104091309...
