ASSEMBLY AND ADJUSTMENT 3.0 AND 3.5
Zusammenbau und Instrumentenstimmung 3.0 und 3.5
1
Assemble Apex Frame
Das Apex Gestell montieren
1.1

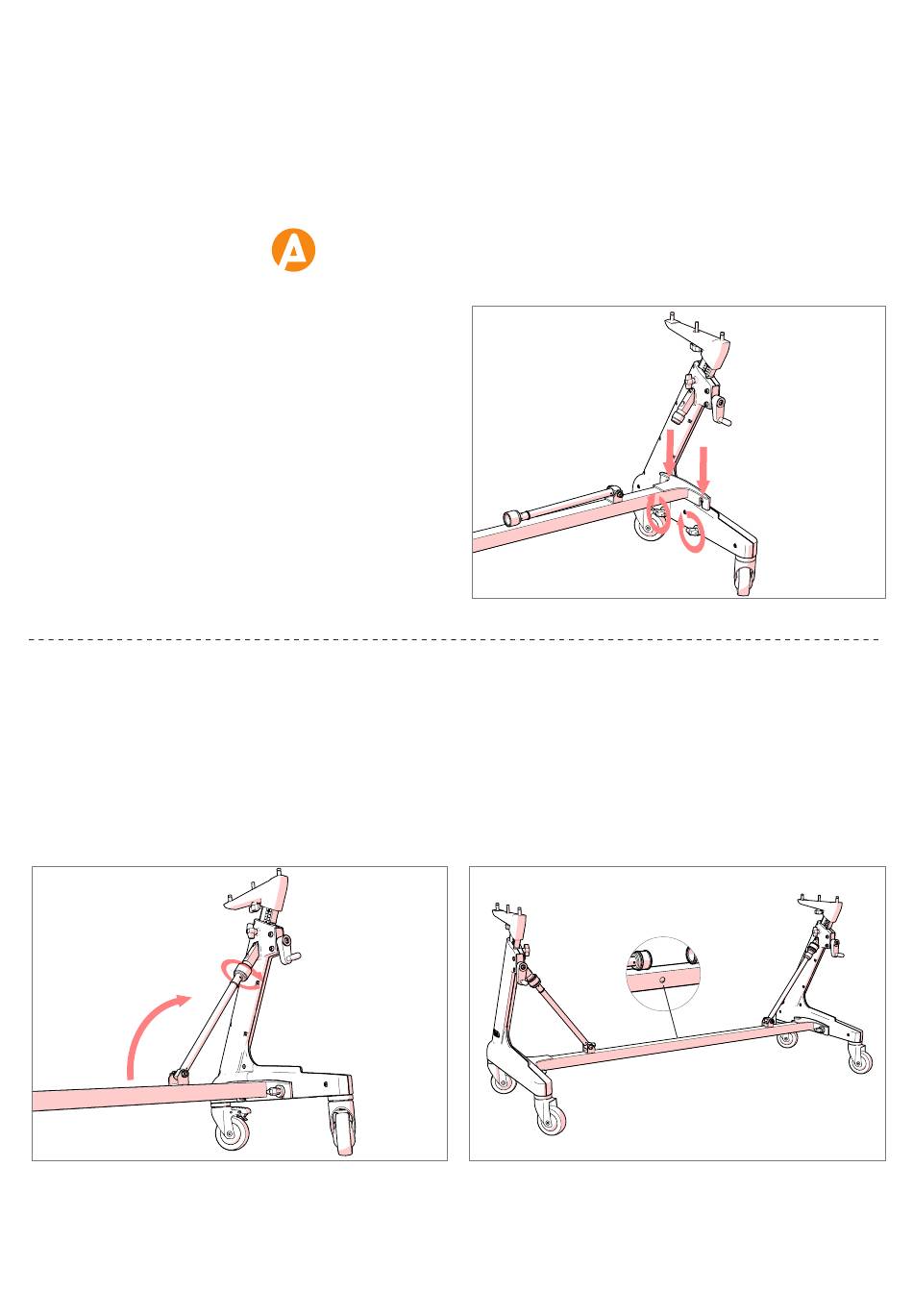

Attach the connection rod to the side pieces. Release the wing
screws and then insert the end of the rod between the washers
and the side piece. Tighten all wingscrews.
Befestigen Sie die Verbindungsstange an den Seitenteilen.
Lassen Sie das Ende der Stange zwischen die Unterlegscheibe
und das Seitenteil ein-fallen. Ziehen Sie alle Flügelschrauben
an.
1.2
Attach the integrated shore braces to the side pieces. Rotate the shore into position and tighten the screw fitting.
Befestigen Sie die integrierte Stützhalterung an den Seitenteilen. Bringen Sie die Stützhalterung in die richtige Position und ziehen
Sie die Verschraubung fest.
The receiving hole in the connection rod faces the position of the audience.
Das Aufnahmeloch in der Querstange muss in Richtung Spielerposition weisen.
6
