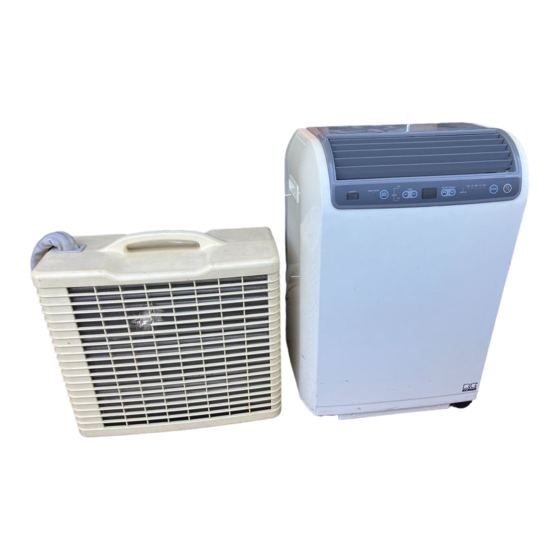

REMKO RKL 460 Bedienungsanleitung
Verwandte Anleitungen für REMKO RKL 460
Inhaltszusammenfassung für REMKO RKL 460

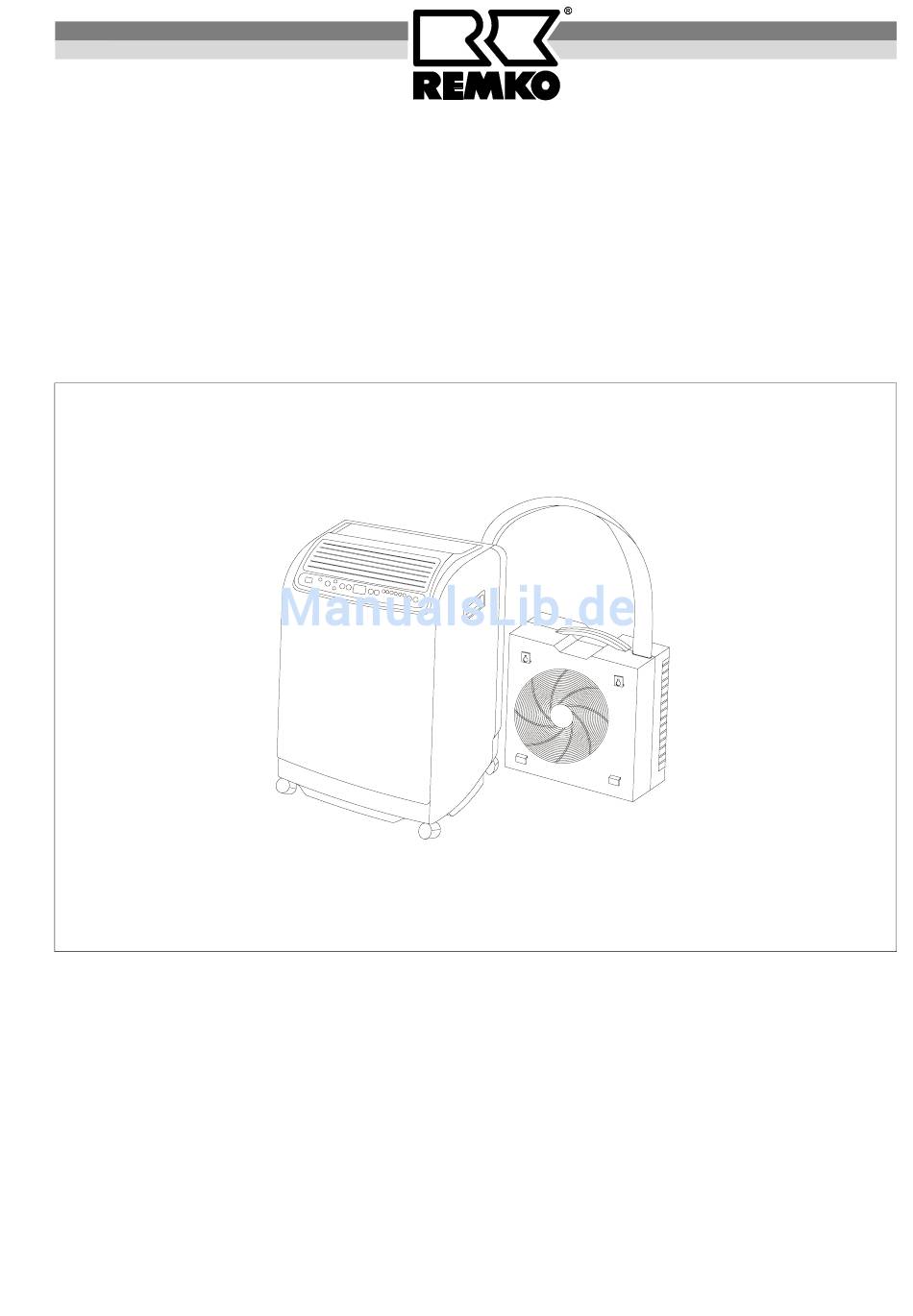

- Seite 1 REMKO RKL 460 / RKL 470 Mobile Raumklimageräte Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – R03...
-
Seite 3: Inhaltsverzeichnis
Filterreinigung Gerätebeschreibung Störungsbeseitigung Bedienung Technische Daten Bedientableau Elektrisches Anschlußschema Infrarot-Fernbedienung Gerätedarstellung RKL 460 / RKL 470 14 Einstellungen Ersatzteilliste RKL 460 / RKL 470 Vor der Inbetriebnahme Kundendienst und Gewährleistung Außerbetriebnahme Umwelt und Recycling Trennen der Verbindungsleitung Diese Betriebsanleitung muß immer in unmittelbarer Nähe... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ◊ Beachten Sie, daß das Gerät nicht in öl-, schwefel- und salzhaltiger Atmosphäre aufgestellt und betrie- ben werden darf! Dieses Gerät wurde vor seiner Auslieferung umfang- reichen Material-, Funktions- und Qualitätsprüfungen ◊ Setzen Sie das Gerät keinem direkten Wasserstrahl unterzogen. -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Die mobilen Raumklimageräte RKL 460 und RKL 470 Aufhängung für das Außenteil bestehen aus dem fahrbaren Innengerät und dem wit- terungsbeständigen Außenteil (Bild 1). Verbindungsleitung Luftfilter Tragegriff Innengerät und Außenteil sind über eine flexible Ver- bindungsleitung miteinander verbunden. Für den Transport oder die Lagerung kann das Außenteil auf... -
Seite 6: Bedientableau
Bedientableau Automatisches Einschalten Bei ausgeschaltetem Gerät wird über die SET Taste 1 Ein / Aus Taste die Anzahl der Stunden eingegeben, nach deren Ablauf das Gerät einschalten soll. 2 Betriebsart – Lüfterstufen (MODE Taste) Jedes Drücken der Taste erhöht die Anzahl um eine Es stehen 5 Wahlmöglichkeiten zur Verfügung. -
Seite 7: Infrarot-Fernbedienung
Kondensat darf nicht zum Außenteil gepumpt Alle Einstellungen können auch über die Infrarot- werden, da es sonst wieder an die Raumluft abge- Fernbedienung (Sonderzubehör bei RKL 460) vorge- geben bzw. aus dem Außenteil laufen würde. nommen werden. 4. Nehmen Sie den Kondensatablaßschlauch an der Rückseite des Innengerätes aus seiner Halterung... -
Seite 8: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Das Gerät ist serienmäßig mit einer Verbindungsleitung zwischen Innengerät und Außenteil ausgerüstet und so- 20 cm mit betriebsbereit. Im Lieferumfang ist verschiedenes Zubehör zur Montage des Außenteiles enthalten. 20 cm Es gibt unterschiedliche Möglichkeiten der Aufstellung von Innengerät und Außenteil, die im Folgenden be- schrieben werden. -
Seite 9: Außerbetriebnahme
Sicherungsschraube M4 20 cm Bild 9 Außenwandmontage mit Befestigungsriemen Die Befestigung des Außenteiles mit Hilfe der Befesti- gungsriemen ist eine weitere Möglichkeit, das Außenteil Bild 11 an einer Wand oder Brüstung im Außenbereich zu montieren. Je nach Witterung kann aus dem Kondensatablauf 1. -
Seite 10: Trennen Der Verbindungsleitung
8. Reinigen Sie den Filter und die Kunststoffoberflä- Verbindungsleitung chen. 9. Hängen Sie das Außenteil an das Innengerät an. 10. Schützen Sie das Gerät mit einer Kunststoffplane Befestigungsschelle gegen Staub. 11. Lagern Sie das Gerät, vor der Sonne geschützt, an Elektrostecker einem kühlen, trocknen Ort. -
Seite 11: Pflege Und Wartung
13. Schrauben Sie die im Lieferumfang enthaltenen ◊ Reinigen Sie das Gerät bitte nur mit einem sauberen, Schutzkappen auf die 4 Kupplungshälften (Bild 16). weichen und leicht angefeuchteten Tuch, mit dem Sie vorsichtig den Schmutz von der Oberfläche wischen. ◊ Verwenden Sie nur lauwarmes Wasser. Maximal 40 °C warm. -
Seite 12: Störungsbeseitigung
Kondensat läuft aus dem Gerät steht schief Aufrecht stellen, auf sicheren Stand achten Gerät aus Stopfen am Kondensatablaufschlauch fehlt Schlauch wieder dicht verschließen Technische Daten Baureihe RKL 460 RKL 470 Spannungsversorgung V / Ph /Hz 230/1~ / 50 Nennstromaufnahme 5,90 6,20... -
Seite 13: Elektrisches Anschlußschema
Elektrisches Anschlußschema PCB1 P002B P001B PCB2 BU BR Legende Farbkennzeichnung PCB1 = Bedientableau Gelb PCB2 = Steuerplatine Weiß BU BR Swing-Motor Lüftermotor Innengerät Blau Lüftermotor Außenteil Braun Kondensatpumpe Schwarz Verdichter Grau Verdichterschutz Orange Kondensator (FM1) Kondensator (FM2) Kondensator (CM) Temperatursensor Mikroschalter (Tank voll) Mikroschalter (Pumpe) Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen bleiben uns vorbehalten. -
Seite 14: Gerätedarstellung Rkl 460 / Rkl 470
Gerätedarstellung RKL 460 / RKL 470 Innengerät Außenteil Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen bleiben uns vorbehalten. -
Seite 15: Ersatzteilliste Rkl 460 / Rkl 470
Ersatzteilliste RKL 460 / RKL 470 Innengerät Außenteil Nr. Bezeichnung EDV. Nr. Nr. Bezeichnung EDV. Nr. 1 Vorderwand 1106060 50 Rückwand 1106100 2 Griffmulde 1106061 51 Vorderwand 1106101 3 Abdeckung, oben 1106062 52 Geräteboden 1106102 4 Ausblasgitter 1106063 53 Verkleidung für Ventilator... - Seite 16 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage Im Seelenkamp 12 32777 Lage Postfach 1827 Telefon +49 5232 606-0 Telefax +49 5232 606-260 E-Mail info@remko.de Internet www.remko.de...
