MENÜ „DOSING" (DOSIERUNG)
Im Menü „DOSING" (DOSIERUNG) können Sie die Dosierungsart der Pumpe festlegen:
„Manual" (Manuell), „Quantity" (Menge), „Timer Dos" (Timer-Dosierung), „Timer".
Hinweis: Wenn Sie die Dosierungsart ändern möchten, bestätigen Sie mindestens einen Parameter des neuen
Dosierungsmodus mit der ENTER-Taste.
3 Sek.
–
Manual (Manuell): Die Dosierung der Pumpe erfolgt konstant mit der programmierten Durchflussrate. Sie können
eine zyklische Dosierung mit programmierbarer Verzögerungszeit, Dosierungszeit (Tein) und Nicht-Dosierungszeit
(Taus) aktivieren.
–
Quantity (Menge): Dosiert bei jedem Einschalten der Pumpe oder Empfang des Freigabesignals (optional) eine
programmierbare Menge.
–
Timer Dos (Timer-Dosierung): Die Dosierung erfolgt stündlich. Wenn die optionale Freigabe vorhanden ist,
führt die Pumpe nach Erhalt des Freigabesignals stündlich eine Dosierung durch (Beispiel: zur Dosierung von
Flockierungsmittel, Sauerstoff, Desinfektionsmittel).
–
Timer: 10 programmierbare Dosierungen, täglich und wöchentlich.
DOSIERUNGSMODUS „MANUAL" (MANUELL)
Es gibt zwei manuelle Dosierungsarten:
1) Wenn der Parameter „Cycle" (Zyklus) deaktiviert ist (Cycle [dea] (Zyklus [dea]), erfolgt die Dosierung konstant
mit der festgelegten Durchflussrate „% Flowrate" (Durchflussrate %).
2) Wenn der Parameter „Cycle" (Zyklus) aktiviert ist (Cycle [act] (Zyklus [akt])), erfolgt die Dosierung konstant mit der
festgelegten Durchflussrate, jedoch auch zyklisch basierend auf den unter „ON (Ton)" (EIN (Tein) und „OFF (Toff)"
(AUS (Taus)) programmierten Zeiten. Zudem kann die Dosierung nach einer programmierbaren Verzögerung (Td)
aktiviert werden, wenn die Pumpe eingeschaltet oder das Freigabesignal empfangen wird. Der Freigabeeingang
ist optional und daher möglicherweise nicht vorhanden. Beachten Sie den Schaltplan auf Seite 4.
Hinweis: Wenn die optionale Freigabe vorhanden ist, können Sie sie im Menü SET UP (Einrichtung)
aktivieren bzw. deaktivieren, siehe Seite 7.
Rev 1.1
Halten Sie die ENTER/MENU-Taste 3 Sek. lang gedrückt,
um den Programmierungsmodus zu öffnen.
Wählen Sie mit dem Cursor das Menü Dosing (Dosierung)
aus, und drücken Sie die ENTER-Taste.
Bewegen Sie den Cursor auf die gewünschte Dosierungsart,
und drücken Sie die ENTER-Taste, um das Untermenü
aufzurufen und die Änderung vorzunehmen.
Wenn Sie den Programmierungsmodus verlassen
und zur Messung zurückkehren möchten, halten Sie
die ESC-Taste 3 Sek. lang gedrückt.
Wählen Sie im Menü Dosing (Dosierung) mit
dem Cursor die Option „Manual" (Manuell) aus,
und drücken Sie die ENTER-Taste.
Wählen Sie mit den ▼ ▲-Tasten den zu
ändernden Parameter aus, und drücken Sie
dann die ENTER-Taste.

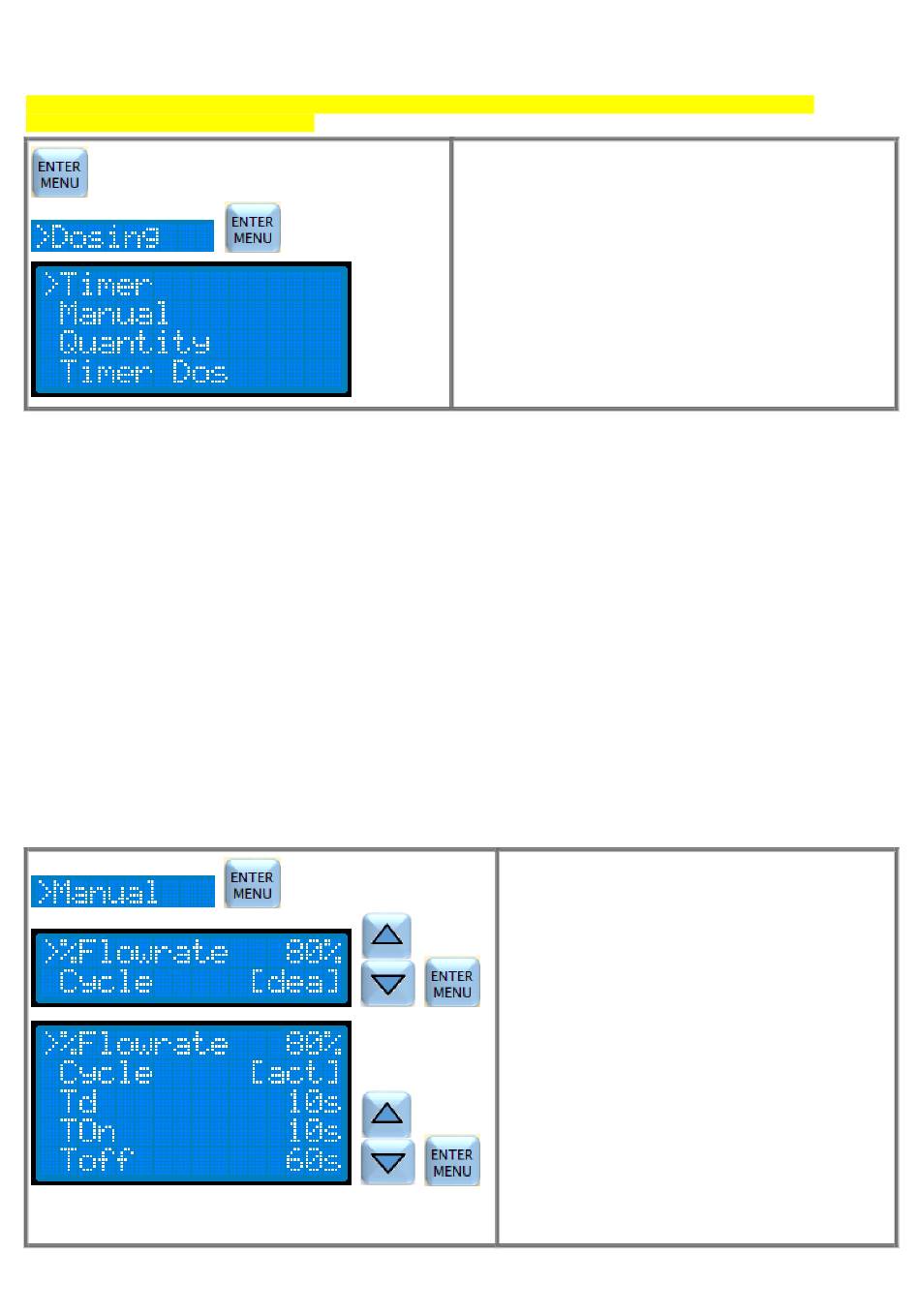

In der Abbildung auf der linken Seite sehen Sie
die ab Werk programmierten Parameter mit
aktiviertem und deaktiviertem Zyklus.
Td: Die Zeit in Sekunden (von 0 bis 9999 Sekunden),
die die Pumpe abwartet, bevor sie nach dem
Einschalten oder nach Erhalt der Freigabe
mit der Dosierung der Chemikalie beginnt.
Ton (Tein): Die Zeit in Sekunden (von 0 bis
9999 Sekunden), bis die Dosierung beginnt.
Toff (Taus): Die Zeit in Sekunden (von 0 bis
9999 Sekunden), nach der die Dosierung
beendet wird.
Cod. 00.009.124
