Montage

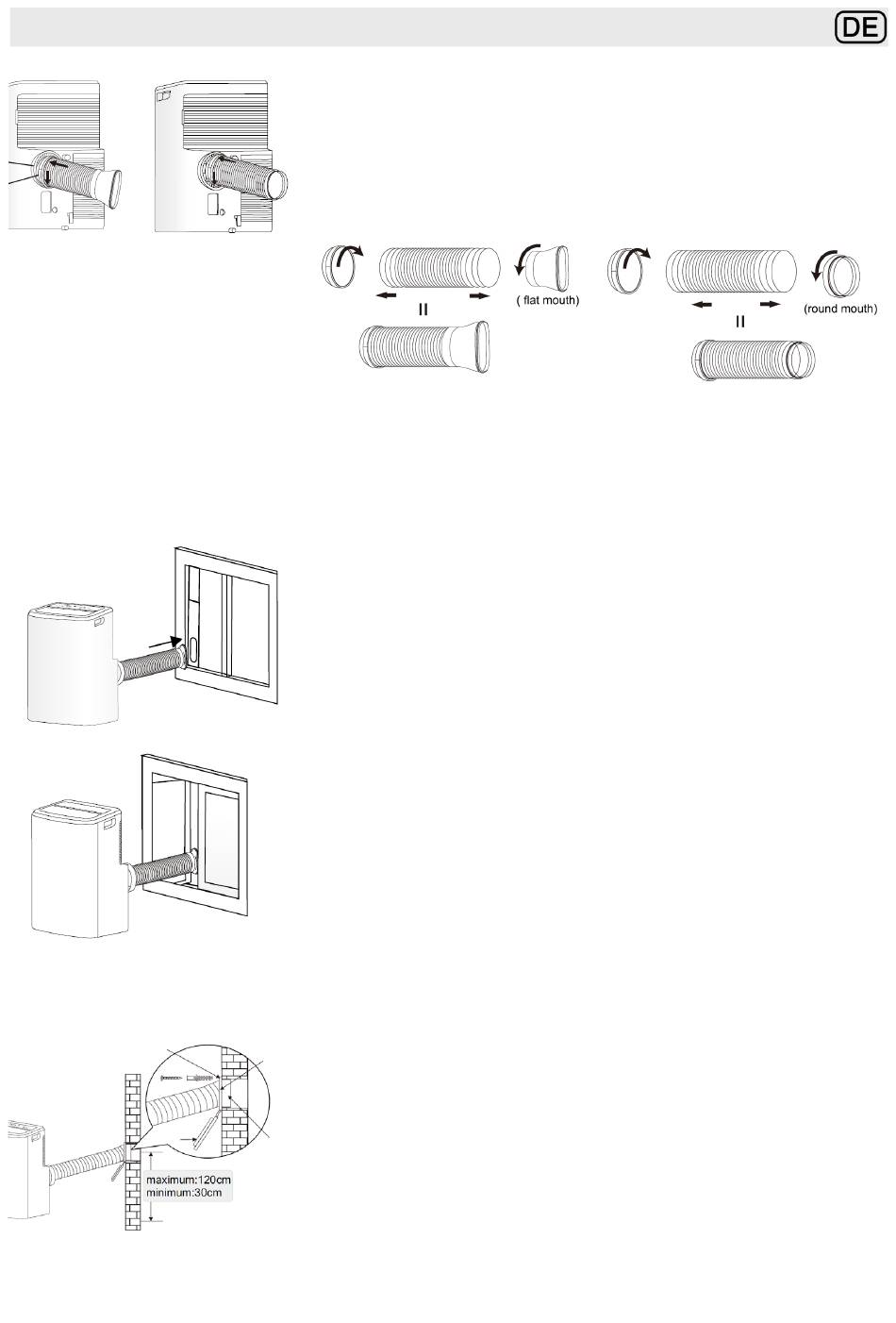

Verbinden Sie den Abluftschlauch mithilfe des Adapter
A mit dem Luftauslass auf der Rückseite des Gerätes.
Anschließend können Sie entweder den Fen-
steradapter (Abb. 1) oder Wandadapter (Abb. 2) am
äußeren Ende anbringen.
2
(Fenster)
Verbinden Sie Adapter B (flache Öffnung vorne) mit
der Fensterschiene, die Sie zuvor im Fensterrahmen
eingesetzt haben (Abb. 3). Dies ist sowohl vertikal
als auch horizontal möglich. Sie können die Schiene
auch waagrecht einsetzen und dann den Rolladen bis
zur Kante herunterlassen.
Sollte Ihr Fenster nicht mit der Schiene kompatibel
sein, leiten Sie die Abluft durch das leicht geöffnete
Fenster ab (Abb. 4).
Wenn Sie eine Wanddurchführung verwenden, setzen
Sie den Wandabluft-Adapter D (Abb. 5) mithilfe von
Schrauben und Dübeln (nicht im Lieferumfang) in das
5
Loch in Ihrer Wand ein und öffnen Sie die Klappe.
Verbinden Sie den Wandadapter C (runde Öffnung,
Abb. 6) mit dem Abluftschlauch und setzen Sie den
6
Adapter C mit ein wenig Druck in die Öffnung von
Adapter D ein.
