Inhaltszusammenfassung für Fakir 3020 Split

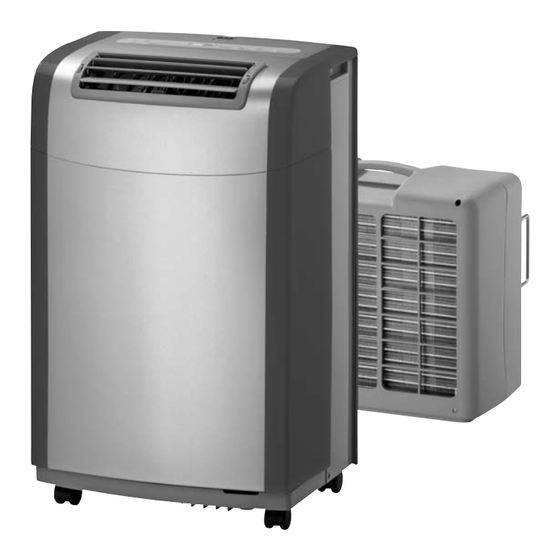

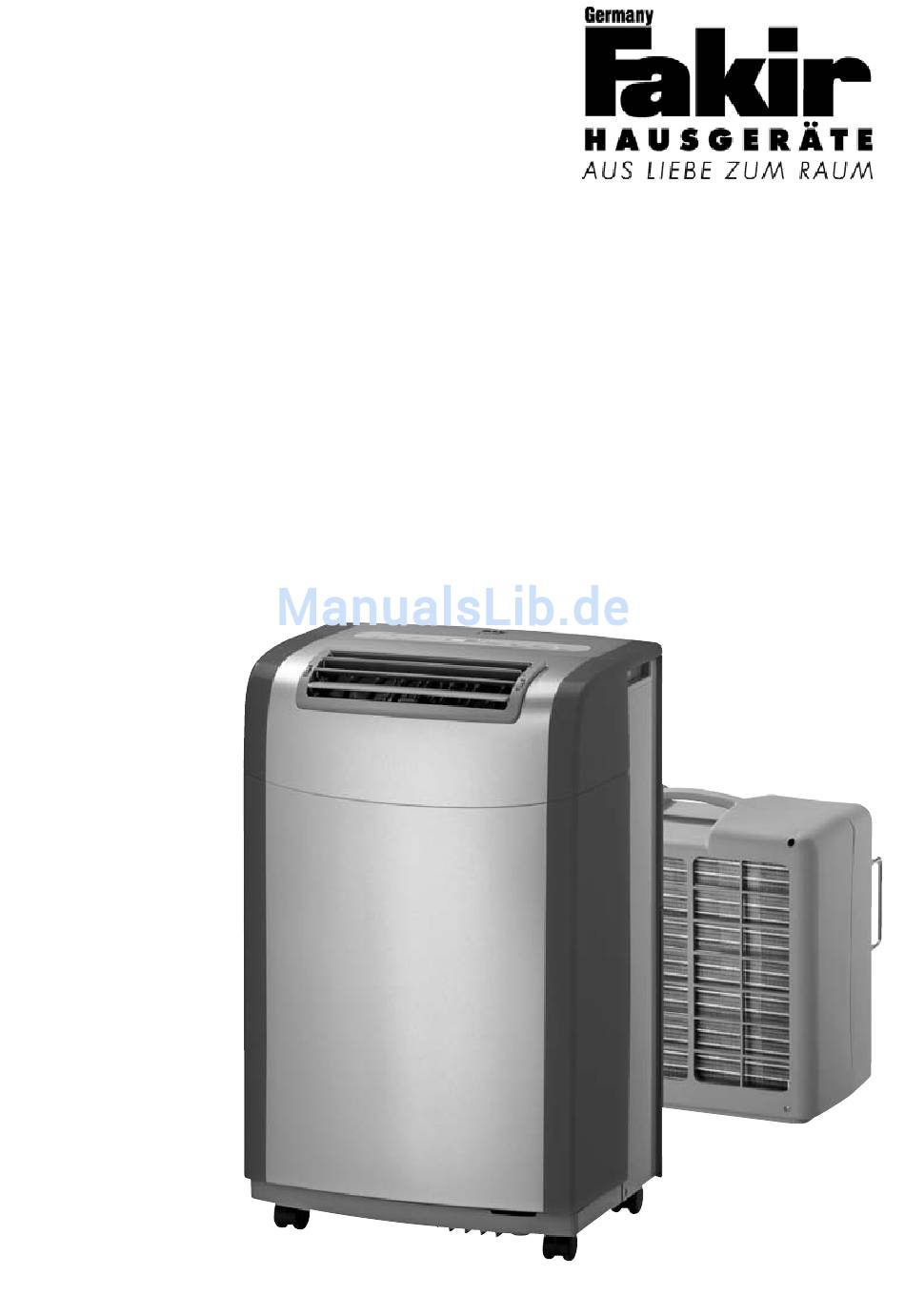

- Seite 1 P r e s t i g e Bedienungsanleitung Klimagerät 3020 Split...
-
Seite 2: Inhaltsverzeichnis
Allgemein Allgemein..............2 Inhaltsverzeichnis Inhaltsverzeichnis ............2 Informationen zur Bedienungsanleitung ......3 Haftung ................3 Hinweise in der Bedienungsanleitung......3 Sicherheit..............4 CE-Konformitätserklätung..........4 Bestimmungsgemäße Verwendung .......4 Bestimmungswidrige Verwendung.........4 Elektrischer Strom............6 Im Gefahrenfall ..............7 Bei einem Defekt ............7 Versand................7 Überblick...............8 Auspacken / Lieferumfang ..........8 Teile und Funktionen............8 Technische Daten ............9 Vor Inbetriebnahme ...........10 Aufstellen ..............10... -
Seite 3: Allgemein
Allgemeines Fakir-Raumklimageräte sorgen immer für das richtige Klima: Im Sommer liefern sie erfrischende, schnelle Kühle und regeln das ganze Jahr über die Luftfeuchtig- keit auf ein wohltuendes Niveau von ca. 60 %, Effizient und komfortabel durch verschiedene Ventilatorstufen und elektronischeTemperaturwahl. -
Seite 4: Sicherheit
Das Gerät ist für eine gewerbliche Nutzung nicht geeignet. Vor Inbetriebnahme prüfen, ob der Luftfilter richtig eingesetzt ist. Das Gerät darf ohne Filter nicht benutzt werden. Nur Original-Fakir-Filter und Fakir-Zubehörteile verwenden. Gerät soll möglichst aufrecht transportiert werden. Nach dem Transport mindestens eine Stunde Standzeit vor Inbetrieb- nahme einhalten. - Seite 5 Sicherheit Bestimmungswidrige ● Kinder sollen beaufsichtigt werden, um sicherzustellen, Verwendung dass sie nicht mit dem Gerät spielen. Elektrogeräte sind kein Kinderspielzeug! Deshalb das Gerät außerhalb der Reichweite von Kindern benutzen und aufbewahren. Kin- der erkennen nicht die Gefahr, die beim Umgang mit elek- trischen Geräten entstehen kann.
-
Seite 6: Elektrischer Strom
Sicherheit Elektrischer Strom ACHTUNG! ● Eine falsche Spannung kann das Gerät zerstören. Be- treiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt. ● Die Steckdose muss über einen 16 A-Sicherungsauto- maten abgesichert sein. -
Seite 7: Im Gefahrenfall
12 Cent / Minute aus dem Festnetz der Deutschen Telekom WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar. -
Seite 8: Überblick
Überblick Auspacken / Klimagerät aus der Verpackung nehmen. Lieferumfang Bitte überprüfen sie nach dem Auspacken des Gerätes, ob folgende Zubehörteile vorhanden sind: - Fernbedienung - Außeneinheit mit Verbindungsleitung - Montage-Set, bestehend aus je 2 Wandhalter und Dübel mit Schrauben - Bedienungsanleitung Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler. -
Seite 9: Technische Daten
Überblick Technische Daten Netzspannung 230 V / 50 Hz Leistungsaufnahme max. 1550 W Schutzart IP20 (Inneneinheit) IP44 (Außeneinheit) Kühlleistung max. 4400 W (15000 BTU/h) Kältemittel R 410a / 665 g FCKW-frei Entfeuchtung max. 45 l/Tag > 27°C / 60% r.L. Temperatur einstellbar 15-30°C Gebläsestufen... -
Seite 10: Vor Inbetriebnahme
Vor Inbetriebnahme Aufstellen Das Klimagerät ist mit seinen vier Lenkrollen leicht zu transportieren und kann somit variabel in den verschie- densten Räumen eingesetzt werden. Abb. 1 Bei der Aufstellung bitte folgendes beachten: • Das Klimagerät funktioniert nur dann optimal, wenn die Raumverhältnisse seiner Kapazität angepasst sind. -
Seite 11: Stationäre Montage
Vor Inbetriebnahme Stationäre Montage Man kann die Außeneinheit auch für eine stationäre und feste Montage mit dem beigefügten Montage-Set an der Außenwand befestigen. Abb. 4 Montage der Außeneinheit(siehe Abb. 4+5) • Bohren Sie an geeigneter Stelle im horizontalen Abstand von 50 cm zwei Löcher in die Außenwand [a] und setzen Sie die beiliegenden Dübel [c] ein. -
Seite 12: Trennen Der Verbindungsleitung
Vor Inbetriebnahme Trennen Die Verbindungsleitung [F] besteht aus folgenden trenn- der Verbindungsleitung baren Teilen: • Elektroverbindungsleitung [g] für den Ventilatormotor • Kondenswasserschlauch [f] Abb. 6 • zwei sich automatisch öffnende und schließende Kälteit- telverbindungsleitungen [j] und [g] HINWEIS! Das Trennen und Anschließen der Verbindungsleitung soll- te von einem Fachmann durchgeführt werden. -
Seite 13: Wieder-Anschluss Der Verbindungsleitung
Vor Inbetriebnahme Wieder-Anschluss Nach Montage der Außeneinheit und Verlegen der Ver- der Verbindungsleitung bindungsleitung (siehe Abb. 6-8) : • Folientüten (Schutzkappen) entfernen. • Überwurfmutter der dicken Kältemittelleitung [j] auf das Gewinde des unteren Anschlusses setzen und zuerst von Hand im Uhrzeigersinn anziehen,.dann mit einem 24 mm Gabelschlüssel zügig fest anschrauben. -
Seite 14: Fernbedienung
Fernbedienung Fernbedienung Batterien einsetzen Batteriefachdeckel auf der Rückseite der Fernbedienung öff- nen, die beiliegenden Batterien (Typ AAA) entsprechend der Kennzeichnung im Batteriefach einlegen und Batteriefach- deckel schließen. Ein- und Ausschalten Durch einmaliges Drücken der POWER-Taste [P] wird das Klimagerät eingeschaltet. Nochmaliges Drücken schaltet das Klimagerät wieder aus, die LED erlischt. - Seite 15 Inbetriebnahme - KÜHLEN Kapitel R In dieser Betriebsart wird die Raumluft über die Luftfil- ter [G] an der Rückseite angesaugt und im Klimagerät abgekühlt und entfeuchtet. Danach wird die kühle und trockene Luft wieder über das Luftaustrittsgitter [B] an der Vorderseite in den Raum zurückgeblasen.
-
Seite 16: Inbetriebnahme Kühlen
Kapitel L Inbetriebnahme - KÜHLEN • Die Funktion KÜHLEN durch Drücken der Taste [M] wäh- len. > Die mit einem * gekennzeichneten LED [W] blinkt. Nach ca. 3 Minuten schaltet sich der Kompressor und das Abluftgebläse ein. > Das Blinken der mit einem * gekennzeichneten LED [W] wechselt in ein Dauerleuchten. - Seite 17 Sonderfunktionen Kapitel R TIMER Diese Betriebsart erlaubt ein automatisches Einschalten oder Ausschalten des Klimagerätes innerhalb 24 Stun- den. Autom. Einschalten Die Betriebsart KÜHLEN (siehe Seite 15-16) muss zuvor bei eingeschaltetem Gerät gewählt werden. • Das Klimagerät mit POWER-Taste [P] ausschalten. >...
-
Seite 18: Sonderfunktionen
Sonderfunktionen Sonderfunktionen AUTO Bei dieser Funktion wird die Geschwindigkeit des Venti- lators (Umluftgebläse) aufgrund des Unterschieds zwi- schen der aktuellen Raumtemperatur und der einge- stellten Soll-Temperatur automatisch geregelt. Bei Temperaturdifferenzen, die größer als 3°C sind, läuft der Ventilator auf Höchstgeschwindigkeit. Verringert sich die Temperatur auf eine Differenz kleiner als 3°C, schaltet der Ventilator auf die mittlere Gebläsestufe. -
Seite 19: Alarm
Sonderfunktionen Sonderfunktionen ALARM Ein Aufleuchten dieser Anzeige [Y] signalisiert immer ei- nen Funktionsfehler im Klimagerät. In der Regel hat sich dann in der Auffangwanne im Klima- gerät Kondenswasser angesammelt, das nicht abgeführt werden konnte: • Gerät ausschalten. • Verschluss-Stopfen vom Kondenswasserablauf [Z] ent- fernen und das Kondenswasser vollständig ablaufen las- sen. -
Seite 20: Nach Dem Gebrauch
Nach dem Gebrauch Nach dem Gebrauch Reinigung und Pflege ACHTUNG! Vor Wartungs- und Reinigungsarbeiten grundsätzlich den Netzstecker aus der Steckdose ziehen. Das Gerät darf unter keinen Umständen mit fließendem Wasser gereinigt werden. Die Elektronik könnte beschädigt werden. Reinigen Sie das Gehäuse mit einem feuchten Tuch und reiben Sie mit einem trockenem Tuch nach. -
Seite 21: Entsorgung
Nach dem Gebrauch Nach dem Gebrauch Entsorgung Wenn das Gebrauchsende des Gerätes erreicht ist, insbe- sondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie das Strom- kabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. -
Seite 22: Wenn Sie Mal Nicht Weiterkommen
Wenn Sie mal nicht weiterkommen… Wenn Sie mal nicht weiterkommen... Wenn Sie mal nicht Sehr geehrte Kundin, sehr geehrter Kunde, weiterkommen… unsere Produkte unterliegen einer strengen Qualitätskontrol- le. Sollte dieses Gerät trotzdem nicht einwandfrei funktionie- ren, bedauern wir dies sehr. Bevor Sie sich an unseren Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst beseitigen können. -
Seite 23: Garantie
Garantie Garantie Gültig in der Bundesrepublik Deutschland. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in Deutsch- land und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2. - Seite 24 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 5612 www.fakir.de © 2011 Fakir-Hausgeräte GmbH info@fakir.de 67 28 994 9105...
