Fakir prestige AC 90 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Fakir prestige AC 90
Inhaltszusammenfassung für Fakir prestige AC 90

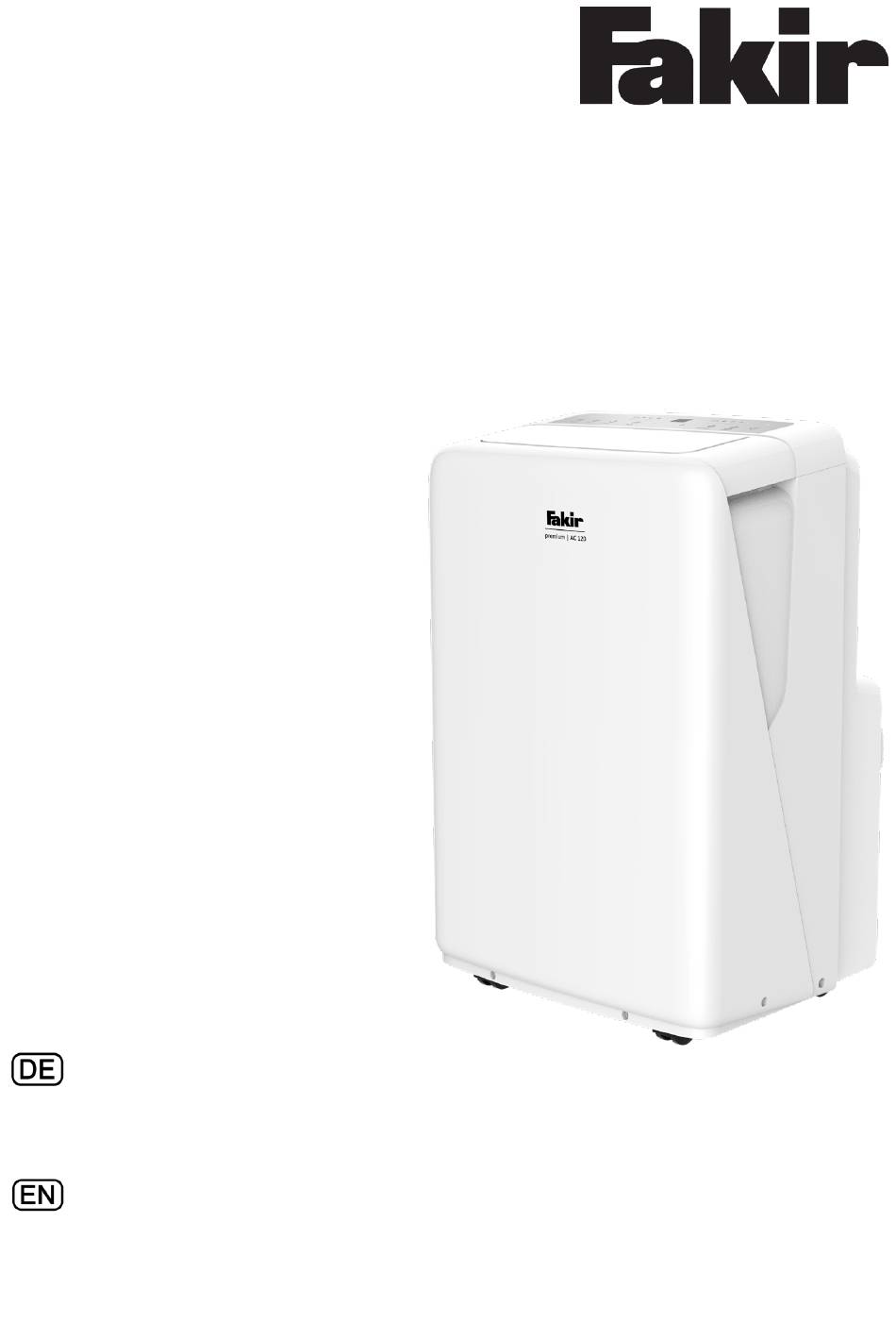

- Seite 1 prestige | AC 90 premium | AC 120 Bedienungsanleitung Klimagerät User manual Air Conditioner...
-
Seite 2: Inhaltsverzeichnis
Allgemeines Inhaltsverzeichnis Allgemeines Informationen zur Bedienungsanleitung ..........Haftung ....................Hinweise in der Bedienungsanleitung ............ Sicherheit CE-Konformitätserklärung ..............Bestimmungsgemäße Verwendung ............Bestimmungswidrige Verwendung ............WARNUNG! Kinder ................. Achtung! Entflammbares Kühlmittel ............Achtung! Elektrischer Strom ..............Allgemein ....................Im Gefahrenfall ..................Versand ....................Bei einem Defekt .................. -
Seite 3: Allgemeines
Allgemeines Informationen zur Vielen Dank, Bedienungsanleitung dass Sie ein Fakir Klimagerät gewählt haben. Es wurde entwickelt und hergestellt,um Ihnen über viele Jahre einen störungsfreien Betrieb zu leisten. Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Gerät ermög- lichen. -
Seite 4: Sicherheit
2011/65/EU „RoHS-Richtlinie” und 2009/125/EG „Ökodesign-Richtlinie“. 2010/30/EU „Energieverbrauchskennzeichnung“ Das Gerät trägt auf dem Typenschild die CE-Kenn- zeichnung. Fakir behält sich Konstruktions- und Ausstattungs- änderungen vor. Bestimmungsgemäße Das Klimagerät darf nur im Haushalt und kleineren Verwendung Büroräumen bis maximal 80 m3 eingesetzt werden. -
Seite 5: Warnung! Kinder
Sicherheit WARNUNG! Kinder • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. - Seite 6 Sicherheit • Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder ins- talliert ist.
-
Seite 7: Achtung! Entflammbares Kühlmittel
Sicherheit WARNUNG! Entflammbares Kühlmittel R290. • Die Raumgröße muss mindestens 12 m² betragen. • Aufnahmemenge max. 250 g. • Versuchen Sie nicht, den Kühlprozess zu beschleunigen oder frostige Teile zu reinigen. • Bohren oder brennen Sie auf keinen Fall das Klimagerät an und überprüfen Sie die Leitungen auf Schäden. -
Seite 8: Allgemein
Sicherheit • Allgemein • Keine Finger oder Gegenstände in die Lufteintrittsschlitze Luftaustrittsschlitze stecken. • Richten Sie den kalten Luftstrom nicht direkt auf den Kör- per, dies kann gesundheitliche Probleme hervorrufen. • Gerät soll möglichst aufrecht transportiert werden. Nach dem Transport mindestens eine Stunde Standzeit vor Inbe- triebnahme einhalten. -
Seite 9: Versand
Geräte/Modell Bezeichnung bereit halten. Diese An- gaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir Kundendienst) durchgeführt werden. Dabei dürfen nur Original Fakir Ersatzteile eingesetzt wer- den. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für... -
Seite 10: Überblick
Überblick Lieferumfang / Produktbeschreibung Ansicht Rückseite Abb. ähnlich Vorderseite: 1. Luftauslass 2. Frontgehäuse 3. Bedienfeld 4. Tragegriff (beidseitig) 5. Luftauslass hinten Adapter A, Abluft- Rückseite: schlauch, Adapter B 6. Tragegriff (Fenster) 7. Wasserablauf (Modellabh.) 8. Luftauslass Fensterschie- 9. Netzsteckeraufbewahrung 10. Pumpenablauf Schrauben 11. -
Seite 11: Technische Daten / Energiewerte
Überblick Technische Daten Modell prestige | AC 90 premium | AC 90 Artikelnummer 67 46 006 67 48 006 Nennspannung 220-240 V/50 HZ 220-240 V/50 HZ Nenn-Kühlleistung 2.6 kW 3,4 kW Leistungsaufnahme 0,92 kW 1,28 kW Leistungsaufnahme gesamt 1,05 kW 1,45 kW Energieeffizienzklasse Energieverbrauch... -
Seite 12: Auspacken
Vor Inbetriebnahme / Montage Auspacken Packen Sie das Gerät aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit (siehe Lieferumfang). Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler. Hinweis! Bewahren Sie die Verpackung zur Aufbewahrung und für spätere Transporte auf (z.B. - Seite 13 Montage Verbinden Sie den Abluftschlauch mithilfe des Adapter A mit dem Luftauslass auf der Rückseite des Gerätes. Anschließend können Sie entweder den Fen- steradapter (Abb. 1) oder Wandadapter (Abb. 2) am äußeren Ende anbringen. oder oder (Fenster) (Wand) Installation mit Verbinden Sie Adapter B (flache Öffnung vorne) mit Fensteradapter der Fensterschiene, die Sie zuvor im Fensterrahmen...
-
Seite 14: Montage / Bedienung
Montage / Bedienung Wasserablauf Für den Entfeuchtermodus entfernen Sie den unteren Ablaufstopfen (A) von der Rückseite des Gerätes und verbinden Sie den Ablaufschlauch mit der Öffnung. Platzieren Sie das andere Ende an einen Wasserab- lauf oder einen geeigneten Eimer. Hinweis! Stellen Sie sicher, dass sich am Ablaufschlauch kein Leck befindet und sich keine Knicke bilden. -
Seite 15: Bedienung
Bedienung Timer (2) Drücken Sie die Timer-Taste und das Symbol leuchtet auf. Stellen Sie mit den - und + Tasten die gewün- schte Zeit ein. 5 Sek. nach dem Einstellen der Zeit ohne weitere Be- dienung wird die Timerfunktion automatisch aktiviert. Wenn Sie die Timer-Taste drücken und 5 Sekunden lang keine Einstellung vorgenommen wird oder die eingestellte Zeit auf “0”... -
Seite 16: Temperatur / Ventilatorgeschwindigkeit / Filter Reset
Bedienung - und + (5) Temperatureinstellung und -anzeige: Mit diesen Tasten können Sie die Temperatur im Bereich von 16 °C (60 °F) bis 32 °C (90 °F) einstellen. Drücken Sie + und - für 3 Sek. gleichzeitig und die Anzeige wechselt von Celsius zu Fahrenheit. - Im Kühl- oder Heizmodus, wenn Sie die + oder - Tasten drücken, wird die eingestellte Temperatur angezeigt und angepasst. -
Seite 17: Fernbedienung
Fernbedienung Hinweis! Wenn die Stromversorgung unterbrochen wird, startet sich das Gerät im zuletzt eingestellten Modus neu, sobald es wieder mit dem Netz verbunden ist. Der Kompressor läuft nach ca. 4 Minuten wieder an. Fernbedienung Entfernen Sie die Abdeckung auf der Rückseite der Fernbedienung. -
Seite 18: Temperaturwahl / Mode / Sleep / Swing / Kindersicherung / °C/F
Fernbedienung Temperaturwahl Tasten „+“ und „-“: + und - Mit diesen Tasten können Sie die Temperatur im Bereich von 16 °C (60 °F) bis 32 °C (90 °F) einstellen. Die Anzeige im Display ändert sich entsprechend. MODE Mit dieser Taste wählen Sie die gewünschte Betriebs- art. -
Seite 19: Reinigung Und Wartung
Reinigung und Wartung Reinigen Warnung! Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit Reini- gung und Wartung beginnen. So verhin- dern Sie, dass das Gerät versehentlich eingeschaltet wird. Achtung! Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. Diese wür- den das Gehäuse beschädigen. -
Seite 20: Ablassen Des Kondenswassers
Reinigung und Wartung Ist der Wasserbehälter voll, erscheint die Meldung Ablassen des P1. Um das Wasser abzulassen, folgen Sie bitte den Kondenswassers folgenden Schritten: Rollen Sie das Gerät nach dem Ausschalten vorsichtig zu einem Abfluss, entfernen Sie den Stopfen und lassen Sie das Wasser ab. -
Seite 21: Hilfe Bei Störungen
(Diese Angaben finden Sie auf dem Typenschild des Gerätes.) oder die 7-stellige Ersatzteil-Nummer bereit halten. Achtung! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Ori- ginal-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar. - Seite 22 Hilfe bei Störungen Fehler Mögliche Ursache Abhilfe Gerät läuft nicht. Stecker nicht eingesteckt. Stecker einstecken. Gerät nicht eingeschaltet. Gerät einschalten. Steckdose führt keinen Andere Steckdose verwen- Strom. den. Einschalt-Timer ist gesetzt. Timer ausschalten. Stromkabel ist beschädigt. Gerät zur Reparatur brin- gen.
-
Seite 23: Entsorgung
Entsorgung Wenn das Gebrauchsende des Klimagerätes erreicht ist, insbe- sondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land gelten- den Umweltvorschriften. -
Seite 24: Garantie
Garantie Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2. -
Seite 25: Notizen
Notizen... - Seite 28 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 © 2019 Fakir Hausgeräte GmbH Änderungen vorbehalten www.fakir.de Subject to revision info@fakir.de 67 46 994- 9911 de...
- Seite 29 prestige | AC 90 premium | AC 120 User manual Air Conditioner...
