Inhaltszusammenfassung für Fakir 3012 Split

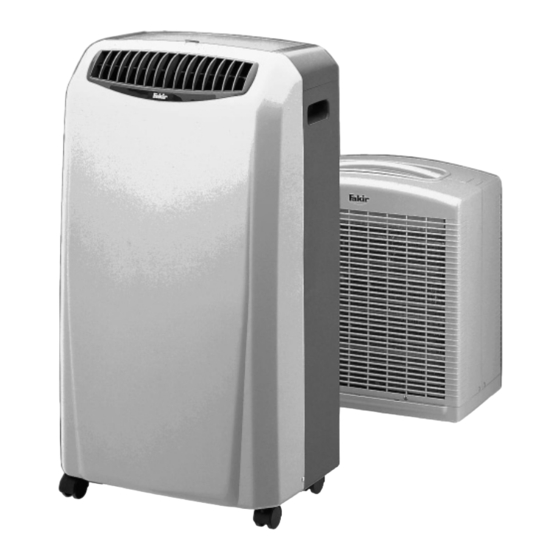

- Seite 1 Gebrauchsanleitung Raumklimagerät 3012 Split...
-
Seite 2: Informationen Für Ihre Sicherheit Und Entsorgungshinweise
Hinweise für den Einsatz, die Sicherheit sowie die Wartung/Pflege der Geräte. Bewahren Sie die Gebrauchsanleitung sorgfältig auf und geben Sie diese gegebenenfalls an den Nachbesitzer weiter. • Fakir Geräte entsprechen den anerkannten Regeln der Technik und dem aktuellen Gerätesicherheitsgesetz. • Diese Geräte erfüllen die Anforderungen der EG-Richtlinien 89/336/EWG “Elektromagnetische Verträglichkeit”... -
Seite 3: Technische Daten
Informationen für Ihre Sicherheit und Entsorgungshinweise • Keine Gegenstände in die Luftaustrittsschlitze bringen. • Gerät nicht legen und keine Gegenstände auf das Gerät stellen. • Luftansaugfilter und Luftaustrittsschlitze nicht durch Handtücher, Kleidungsstücke, Gardinen und dgl. abdecken. Das Ansaugen von Raumluft und das Ausblasen von Kaltluft darf nicht behindert sein. - Seite 4 Grundausstattung - Gerätebeschreibung Inneneinheit Außeneinheit Bedienpult mit Abdeckung Zubehör: Luftaustrittsgitter, höhenverstellbar Tragegriffmulden 11 Wandhalter (2x) Lenkrollen (4x) 12 Gabelschlüssel (2x) Luftansauggitter mit Filter 13 Dübel mit Schrauben (4x) Befestigungsschraube f. Wandhalter 14 Haltegurt (2x) Abdeckblende Schlauchanschluss 15 Schlauchdurchführung Verbindungsschlauch 16 Schutzkappen (4x) Abdeckblende Netzkabelfach 10 Kondenswasser-Ablaufschlauch...
- Seite 5 Vor Inbetriebnahme Aufstellen des Klimagerätes Das Klimagerät funktioniert nur dann optimal, wenn die Raumverhältnisse seiner Kapa- zität angepasst sind. Einflussgrößen sind Sonneneinstrahlung, Isolation, Raumgröße, Einrichtung, Raumbelegung usw. Wir empfehlen, auf jeden Fall entsprechende Vorkehrungen (Sonnenschutz, Belüftung usw.) zu treffen, damit bei verglasten Wänden die Sonneneinstrahlung in Grenzen gehal- ten wird.
-
Seite 6: Trennung Des Verbindungsschlauches
Vor Inbetriebnahme Für eine feste Montage muss der Verbindungsschlauch (8) zuerst von der Inneneinheit gelöst werden (siehe Kapitel “Trennung des Verbindungsschlauches”), bevor man ihn durch eine Wanddurchführung (Loch Ø 60 mm - siehe Bild Variante 3 auf Seite 5) oder eine entsprechende Öffnung im Fensterrahmen, Fensterflügel (ca. -
Seite 7: Verlegen Des Verbindungsschlauches
Vor Inbetriebnahme Trennungsvorgang - Netzstecker ziehen. - Die drei Befestigungsschrauben der Abdeckblende (7) lösen. - Abdeckblende leicht nach links drehen und entfernen. - Elektroanschluss A durch Drücken des mittleren Halte- clips lösen. - Halteschelle B und C lösen und entfernen. - Kondenswasserschlauch D vom Schlauchhalter abzie- hen. -
Seite 8: Elektrischer Anschluss
Vor Inbetriebnahme Wiederanschluss des Verbindungsschlauches - Schutzkappen (16) von den Verschraubungen der Kältemittelleitungen und den Anschlüssen im Gerät entfernen. - Überwurfmutter der rot markierten Kältemittelleitung auf das Gewinde des unteren Anschlusses setzen und zuerst von Hand im Uhrzeigersinn anziehen. Kontermutter mit 20 mm Gabelschlüssel halten und Überwurfmutter mit 24 mm Gabelschlüssel zügig fest anschrauben. - Seite 9 Inbetriebnahme - LÜFTEN / VENTILIEREN In dieseIn dieser Betriebsart wird die Raumluft nur umgewälzt, nicht gekühlt und nicht entfeuchtet. Das Klimagerät durch Drücken des Hauptschalters ON / OFF einschalten, dabei wird das Gebläse automatisch mit eingeschaltet. Anzeige: FAN ONLY, DEHUMIDIFY oder COOLING leuchtet. MODE-Taste so oft drücken, bis Anzeige FAN ONLY leuchtet.
- Seite 10 Inbetriebnahme - KÜHLEN In dieser Betriebsart wird die Raumluft über den Luftfilter an der Rückseite ange- saugt und im Klimagerät abgekühlt und entfeuchtet. Danach wird die kühle und trockene Luft wieder über das Luftaustrittsgitter an der oberen Vorderseite in den Raum zurückgeblasen.
- Seite 11 Sonderfunktionen ALARM Ein Aufleuchten dieser Anzeige signalisiert immer einen Funktionsfehler im Klimagerät. In der Regel hat sich dann in der Auffangwanne im Klimagerät Kondenswasser angesammelt, das nicht über die Abluft abgeführt werden konnte. Gerät ausschalten und Ablaufschlauch an der Rückwand links unten aus der Halterung ziehen, Verschluss-Stopfen entfernen und das Kondenswasser in ein geeignetes Gefäß...
- Seite 12 Sonderfunktionen Druck auf die [-] Taste um 1 Stunde verringert. Einstellbereich: 00 bis 12 Stunden. • Nach Ablauf der eingestellten Zeit schaltet sich das Klimagerät automatisch in die vor dem Ausschalten gewählte Betriebsart KÜHLEN, ENTFEUCHTEN oder LÜFTEN ein. Anzeige: TIMER-Anzeige erlischt und im Display wird die gewählte Soll-Temperatur angezeigt.
-
Seite 13: Wartung Und Pflege
Lösungsmittel zum Reinigen. Lack und Kunststoffteile könnten beschädigt werden. Störungen Sollte das Gerät einmal nicht zufriedenstellend arbeiten, überprüfen Sie anhand dieser Gebrauchsanleitung, ob nicht eine Fehlbedienung oder Fehlanschluss vorliegt oder las- sen Sie das Gerät von einem Fakir-Kundendienst (Adressen siehe beiliegendes Ver- zeichnis) überprüfen. -
Seite 14: Nach Dem Gebrauch
Nach dem Gebrauch Transport Vor einem Transport das Kondenswasser im Klima- gerät (Inneneinheit) und der Außeneinheit vollständig entleeren. Dazu wie folgt verfahren: Inneneinheit: Verschluss-Stopfen Kondenswasser-Ablauf- schlauch (10) an der Rückwand rechts unten entfer- nen und das Kondenswasser vollständig ablaufen lassen. Danach Ablaufschlauch wieder verschlie- ßen. - Seite 16 Fakir-Hausgeräte GmbH D-71657 Vaihingen / Enz · Postfach 14 80 D-71665 Vaihingen / Enz · Industriestraße 6 Telefon ( 07042 ) 912-0 · Telefax ( 07042 ) 5612 Internet: http://www.fakir.de · E-Mail: info@fakir.de 8512-604 Änderungen vorbehalten 67 20 994...
