Gerätebeschreibung
15. 4 x Industrieklemme 2-polig (Bank B)
16. 5 x Industrieklemme 2-polig (Bank A)
17. 5 x USB-Buchse Typ A (Bank A)
18. 3 x LED-Indikatoren 12V / 24V selektiert
Die USB-Anschlüsse dienen nur der Spannungsversorgung, es findet keine Daten-
Kommunikation statt.
Inbetriebnahme
· Verbinden Sie das Netz-Anschlusskabel (IEC C19, max. 16A) mit dem Stromnetz.
Die Zuleitungsstecker sind von der Bauart her gegen unbeabsichtigtes Lösen gesi-
chert. Sie müssen bis zum Anschlag eingesteckt werden, sonst besteht keine sichere
Verbindung. Der Stecker darf nicht in der Buchse wackeln, ansonsten ist der Stecker
noch nicht bis zum Anschlag eingesteckt.
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Stellen Sie bei Bedarf eine serielle Verbindung über den RS232 Anschluss her.
· Stecken Sie die optionalen externen Sensoren in die Sensoranschlüsse.
· Verbinden Sie die zu schaltenden Verbraucher mit den Lastausgängen (IEC C13,
max. 10A)
· Verbinden Sie die zu schaltenden Verbraucher mit den Industrieklemmen oder USB-
Buchsen
1.5

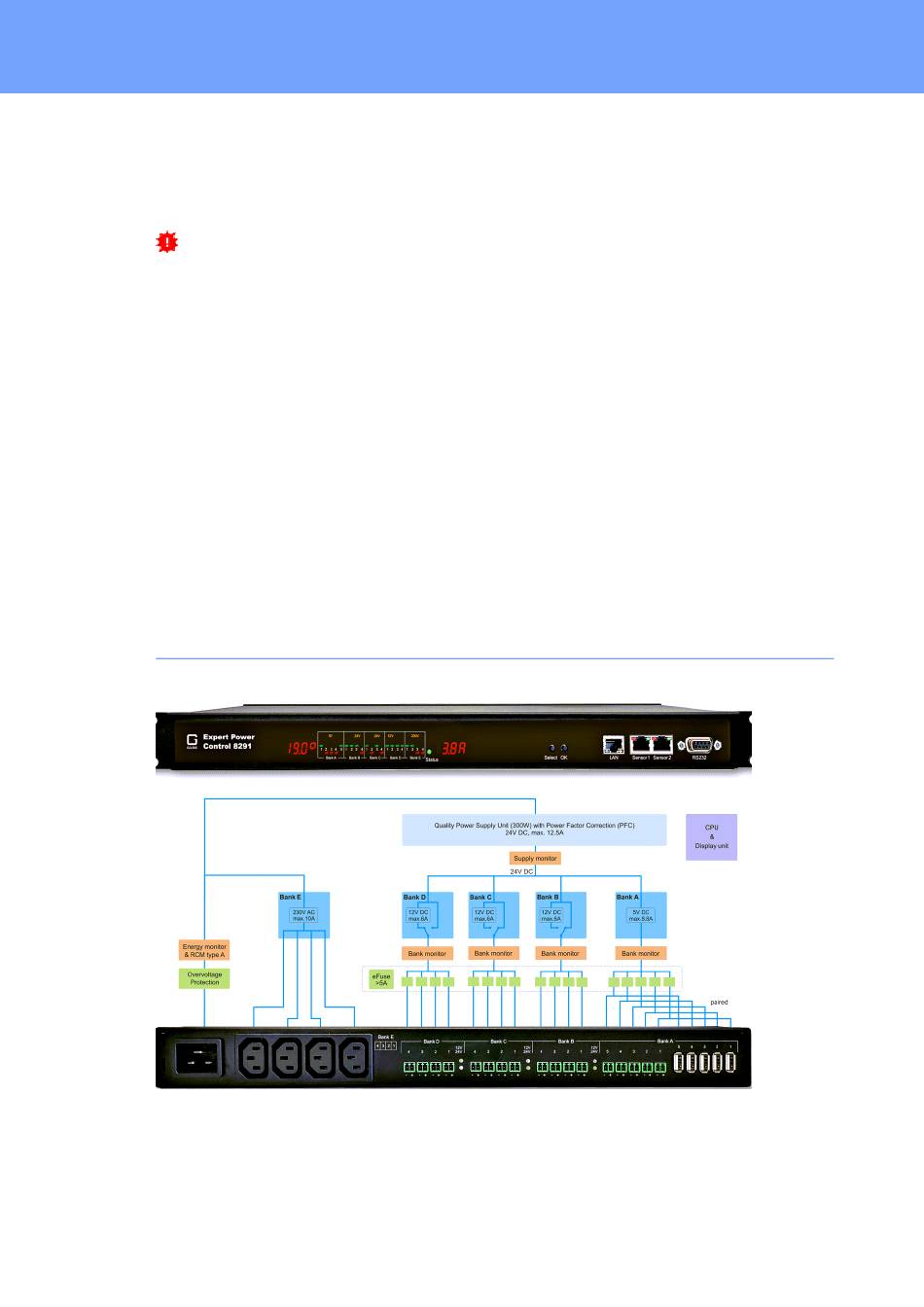

Aufbau EPC 8291
Der Expert Power Control 8291-1 besitzt 17 x DC schaltbare Ausgänge mit Spannun-
gen von 12V, 24V und 5V sowie 4 x AC schaltbare 230V Ausgänge. Die Ausgänge sind
aufgeteilt in 5 verschiedene Bänke:
· Bank A mit 5V (max. 8,8 A)
