Gerätebeschreibung
· Bank B mit 12V (max. 6,0 A) oder 24V (max. 12,5 A)
· Bank C mit 12V (max. 6,0 A) oder 24V (max. 12,5 A)
· Bank D mit 12V (max. 6,0 A) oder 24V (max. 12,5 A)
· Bank E mit 230V (max. 10 A)
Die Spannungsselektion (12V oder 24V) der Bänke B bis D werden am Frontblende und
auf der Rückseite durch LED signalisiert.
Spannungsquellen im EPC 8291-1
Die 230V Netzspannung speist das eingebaute 24V Netzteil (300 W) des Gerätes. Auf

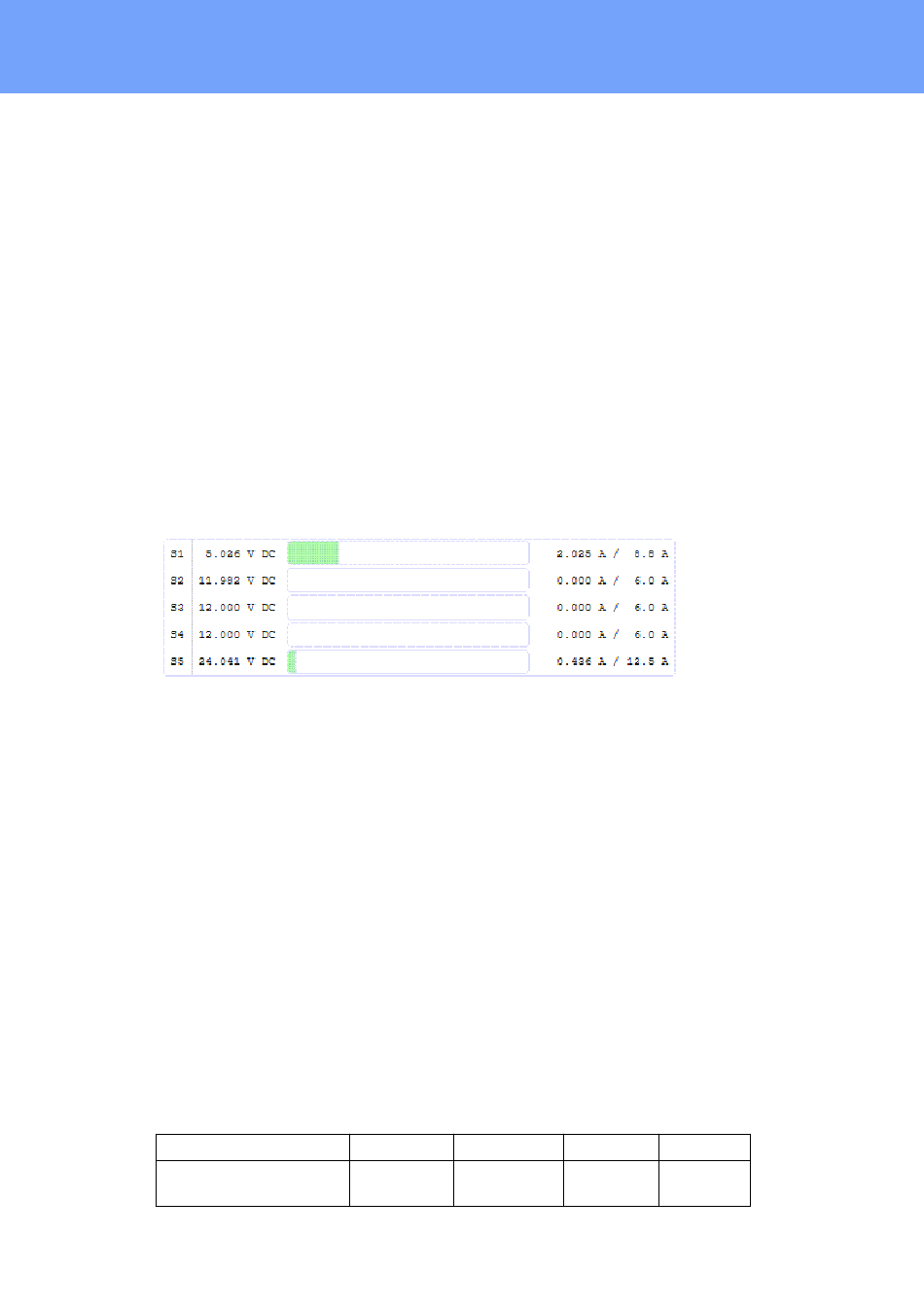

der Webseite (Control Panel) werden die Messungen der DC Spannungsquellen S1 bis
S5 angezeigt. Dabei entspricht:
· S1 - 5V DC (max. 8,8 A) für Bank A gespeist aus 24V
· S2 - 12V DC (max. 6,0 A) für Bank B gespeist aus 24V
· S3 - 12V DC (max. 6,0 A) für Bank C gespeist aus 24V
· S4 - 12V DC (max. 6,0 A) für Bank D gespeist aus 24V
· S5 - 24V DC (max. 12,5 A) gespeist aus 230V Netzspannung
In diesem Beispiel sieht man, dass die Spannungsquelle S1 (Bank A) durch die Quelle
S5 (24V Netzteil) gespeist wird. Der Verbrauch an S1 spiegelt sich auch an S5 wieder.
Messpunkte der Spannungsquellen
Das Gerät verfügt über eine Strom- und Spannungsmessung an folgenden Stellen im
Gerät:
· Bank A 5V DC (Bank monitor) Anzeige auf der Webseite Bank A
· Bank B 12V/24V DC (Bank monitor) Anzeige auf der Webseite Bank B
· Bank C 12V/24V DC (Bank monitor) Anzeige auf der Webseite Bank C
· Bank D 12V/24V DC (Bank monitor) Anzeige auf der Webseite Bank D
· 24V Netzteil (Supply monitor) Anzeige auf der Webseite als "S5"
· 230V Netzteil (Energy monitor & RCM type A) auf der Webseite als "L1 Meter1"
Kritische Spannungs- und Stromwerte
Werden bei der Spannungsmessung Mindestwerte unterschritten, wechselt die Span-
nungsindikator-LED an der Frontblende von grün nach rot. Überschreitet der Strom einer
Bank oder des 24V-Netzteils einen kritischen Wert, blinkt die Spannungsindikator-LED.
Fehlerfall
Spannung unterschritten
(rote LED)
Expert Power Control 8291
5V
12V
< 4,75V
< 11,4V
24V
230V
< 22,8V
< 80V
