Gerätebeschreibung
Strom überschritten (blin-
kende LED)
Hier ist die Spannung an Bank D unter 11,4V gefallen.

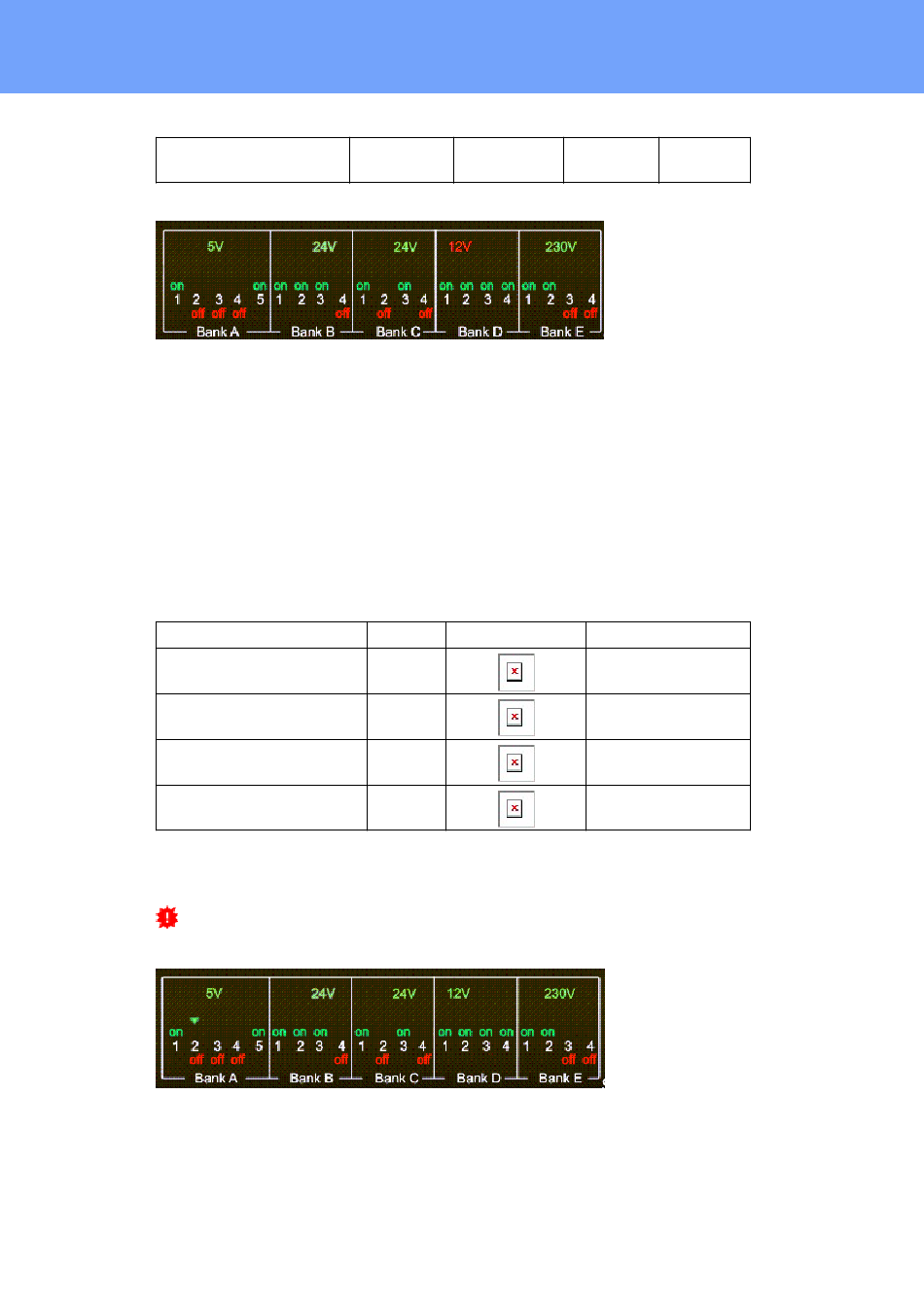

Einsatz von eFuses
Im Gerät werden die DC Spannungsquellen durch rücksetzbare elektronische Sicherun-
gen (eFuses) geschützt. Diese Sicherungen lösen bei Kurzschluss oder Überlast aus.
Wird eine eFuse ausgelöst, ist der Ausgang abgeschaltet. Das Gerät schaltet dann
auch den Port automatisch aus (Front LEDs gehen von "on" nach "off"). Bei einem er-
neuten Einschalten des Ports wird die eFuse zurückgesetzt, und der Ausgang arbeitet
wieder normal, bis erneut ein Kurzschluss oder Überlast auftritt. Das Auslösen einer
eFuse wird an den Frontblenden LEDs durch ein blinkendes grünes Dreieck über einer
Portnummer angezeigt. Es existieren folgende Zustände bei einer eFuse:
Zustand
ausgeschaltet (Ok)
eingeschaltet (Ok)
eFuse ausgelöst (Fehler 1)
Externe Spannungsquelle
(Fehler 2)
Die Nummern (0 - 3) der eFuses werden von Konsolenkommandos, SNMP und Modbus
TCP als Zustandsbeschreibung zurückgegeben.
Der Betrieb externer Spannungsquellen an den Ausgängen des EPC 8291-1 kann
zu Beschädigungen am Gerät führen.
In diesem Beispiel ist eine Überlast an Port 2 von Bank A aufgetreten.
Überspannungsschutz
11
Expert Power Control 8291
> 8,8 A
> 6,0 A
Nummer
Web Icon
0
1
2
3
> 12,5 A
> 16 A
Frontpanel LED
blinkendes Dreieck
blinkendes Dreieck
