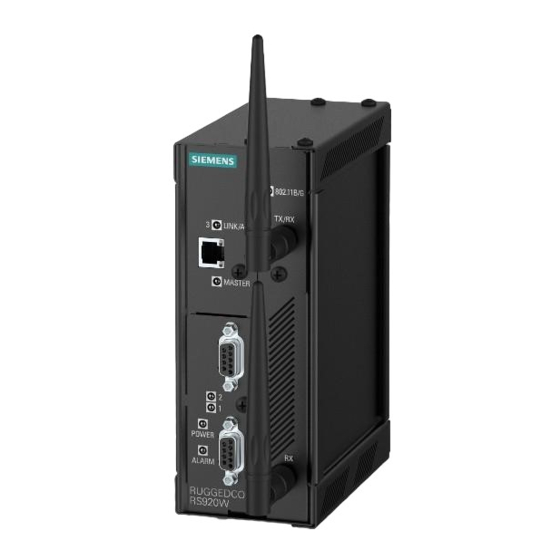

Siemens SIMATIC NET RUGGEDCOM RS920W Montagehandbuch
Rugged ethernet switches
Vorschau ausblenden
Andere Handbücher für SIMATIC NET RUGGEDCOM RS920W:
- Betriebshandbuch (50 Seiten)
Verwandte Anleitungen für Siemens SIMATIC NET RUGGEDCOM RS920W
Inhaltszusammenfassung für Siemens SIMATIC NET RUGGEDCOM RS920W
- Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RS920W Ausgabe 12/2020 https://www.siemens.com...
- Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RS920W Kommunikations-Ports Technische Daten Montagehandbuch Zertifizierung 12/2020 C79000-G8900-1033-08...
-
Seite 3: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,... -
Seite 4: Inhaltsverzeichnis
Zugang zur Dokumentation ..................... v Eingetragene Marken ......................v Gewährleistung ........................v Schulung ..........................vi Kundensupport ........................vi Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................2 Beschreibung ......................3 Erforderliche Werkzeuge und Werkstoffe ............... 4 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................ - Seite 5 Inhaltsverzeichnis Technische Daten der Stromversorgung .............. 27 Technische Daten des ausfallsicheren Alarmrelais ..........28 Unterstützte Netzwerkstandards ................28 Technische Daten zu seriellen Ports ..............28 Betriebsumgebung ....................29 Maßzeichnungen ....................29 Zertifizierung ........................33 Zulassungen ......................33 6.1.1 CSA ........................33 6.1.2 FCC ........................
-
Seite 6: Vorwort
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. -
Seite 7: Schulung
Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über... -
Seite 8: Kontakt Siemens
Vorwort Kontakt Siemens • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen. Kontakt Siemens... - Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RS920W Montagehandbuch, 12/2020, C79000-G8900-1033-08...
-
Seite 10: Einleitung
Einleitung Der RUGGEDCOM RS920W ist ein serieller Geräteserver für den Einsatz in der Energieerzeugung und -verteilung, der ein lokales Netzwerk nach IEEE 802.11b/ g (LAN) mit verdrahteten seriellen Ports kombiniert. Damit ist es möglich, jedes serielle Gerät RS232/422/485 bei bis zu 230 Kilobit je Sekunde über ein WLAN nach IEEE 802.11i für drahtlosen Zugang und Steuerung anzubinden. -
Seite 11: Funktionale Highlights
Einleitung 1.1 Funktionale Highlights Das integrierte Netzteil unterstützt einen weiten Spannungsbereich (88-300 VDC oder 85-264 VAC) für weltweite Einsatzfähigkeit. Die Auslegung auf höhere Belastung des RUGGEDCOM RS920W und das integrierte Rugged Operating System (ROS) des RUGGEDCOM sorgen für höhere Systemzuverlässigkeit und leistungsfähige Netzwerkfunktionen, wodurch er sich hervorragend zur Realisierung von Ethernet-Netzwerken für aufgabenkritische Echtzeit-Steuerungsanwendungen eignet. -
Seite 12: Beschreibung
Einleitung 1.2 Beschreibung Beschreibung Der RUGGEDCOM RS920W verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. LED POWER LED ALARM EoVDSL-Port Drahtlose Ethernet-Ports Serielle Ports RS232-Konsolenport (seriell) Fehlersicheres Alarmrelais Masse-Erdungsanschluss Reihenklemme für Stromversorgung... -
Seite 13: Erforderliche Werkzeuge Und Werkstoffe
Einleitung 1.3 Erforderliche Werkzeuge und Werkstoffe wechselt in den Default-Zustand. Weitere Informationen finden Sie unter: • "Anschließen des ausfallsicheren Alarmrelais (Seite 12)" • "Technische Daten des ausfallsicheren Alarmrelais (Seite 28)" Reihenklemmen für Steckbare Reihenklemmen für den Anschluss einer oder mehrerer Stromversorgung Stromquellen. -
Seite 14: Empfehlungen Zur Verkabelung
Ereignisses zu Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederherstellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. - Seite 15 Einleitung 1.5 Empfehlungen zur Verkabelung RUGGEDCOM RS920W Montagehandbuch, 12/2020, C79000-G8900-1033-08...
-
Seite 16: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 17: Allgemeines Vorgehen
Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. WICHTIG Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS920W erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten... -
Seite 18: Montage Des Geräts
Installation des Geräts 2.4 Montage des Geräts Bei der Installation und dem Betrieb des Geräts müssen die folgenden besonderen Bedingungen für den sicheren Einsatz erfüllt werden: • Die Geräte müssen in einem Gehäuse untergebracht sein, das im Normalbetrieb als nicht zugänglich gilt, ohne dass ein Werkzeug mit einer Schutzart von mindestens IP54 verwendet wird. -
Seite 19: Montage Des Geräts Auf Einer Din-Schiene
Installation des Geräts 2.4.1 Montage des Geräts auf einer DIN-Schiene 2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RS920W kann mit einem DIN-Schienenadapter bestellt werden, der auf der Rückseite des Gehäuses vorinstalliert ist. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden. -
Seite 20: Schalttafeleinbau Des Geräts
Installation des Geräts 2.4.2 Schalttafeleinbau des Geräts Ausbauen des Geräts Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor: Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. DIN-Schiene Adapter für DIN-Schiene Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg. -
Seite 21: Anschließen Des Ausfallsicheren Alarmrelais
Installation des Geräts 2.5 Anschließen des ausfallsicheren Alarmrelais Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Montagebohrungen aus. Schraube (M3.5 oder #6-32) Adapter für den Schalttafeleinbau Abbildung 2.3 Schalttafeleinbau Befestigen Sie die Adapter mit Schrauben M3.5 oder #6-32 an der Schalttafel. Anschließen des ausfallsicheren Alarmrelais Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarmbedingungen verriegelt. -
Seite 22: Anschluss An Die Netzspannung
Installation des Geräts 2.6 Anschluss an die Netzspannung Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an. Öffnerkontakt Massekontakt Schließerkontakt Abbildung 2.4 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RS920W kann mit einer einzelnen AC/DC- Hochspannungsversorgung oder DC-Niederspannungsversorgung betrieben werden. WICHTIG •... -
Seite 23: Anschließen Der Ac/Dc-Hochspannungsversorgung
Installation des Geräts 2.6.1 Anschließen der AC/DC-Hochspannungsversorgung 2.6.1 Anschließen der AC/DC-Hochspannungsversorgung Gehen Sie zum Anschließen eines Netzteils mit hoher Wechselspannung/ Gleichspannung an das Gerät wie folgt vor: NOTICE Elektrische Gefahr – Gefahr von Sachschäden Spannungsversorgungskabel für Wechselstrom KEINESFALLS mit Klemmen für Gleichstrom verbinden. - Seite 24 Installation des Geräts 2.6.1 Anschließen der AC/DC-Hochspannungsversorgung Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.5 Klemmenblockverdrahtung RUGGEDCOM RS920W Montagehandbuch, 12/2020, C79000-G8900-1033-08...
-
Seite 25: Anschließen Der Gleichspannungsversorgung (Dc)
Installation des Geräts 2.6.2 Anschließen der Gleichspannungsversorgung (DC) ± ± ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.6 Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Masse-Erdungsklemme an der Reihenklemme. - Seite 26 Installation des Geräts 2.6.2 Anschließen der Gleichspannungsversorgung (DC) Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für den Pluspol am Klemmenblock. ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.7 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol am Klemmenblock.
- Seite 27 Installation des Geräts 2.6.2 Anschließen der Gleichspannungsversorgung (DC) [Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen Sie Schritt 2 Schritt 3, um die Sekundärleistungseingänge anzuschließen. ± ± ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.8 Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss.
-
Seite 28: Gerätemanagement
Gerätemanagement In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten. Anschließen an das Gerät Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM RS920W -Konsole und die Webschnittstellen des Geräts beschrieben. -
Seite 29: Konfigurieren Des Geräts
Gerätemanagement 3.2 Konfigurieren des Geräts Der serielle Konsolenport implementiert RS232 DCE auf einem DB9-Steckverbinder. Der Port hat die folgende Pinbelegung: Bezeichnung Beschreibung Reserviert (nicht anschließen) Daten senden Daten empfangen Reserviert (nicht anschließen) Signalmasse Reserviert (nicht anschließen) Reserviert (nicht anschließen) Abbildung 3.1 Serieller DB9-Konsolenport Reserviert (nicht anschließen) Reserviert (nicht anschließen) -
Seite 30: Kommunikations-Ports
Kommunikations-Ports Der RUGGEDCOM RS920W kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports 1 und 2 Port 3 Port 9 Abbildung 4.1 Port-Zuweisung Port 1 und 2 Serielle Ports EoVDSL-Port Funkantennen Drahtlose Ethernet-Ports Der RUGGEDCOM RS920W unterstützt ein optionales Paket aus IEEE 802.11- kompatiblen drahtlosen Ethernet-Ports für den Zugriff auf ein drahtloses lokales Netzwerk (WLAN). -
Seite 31: Unterstützte Wlan-Standards
Kommunikations-Ports 4.1.1 Unterstützte WLAN-Standards 4.1.1 Unterstützte WLAN-Standards Standard Parameter Betriebsart Hinweise Vollständiger IEEE 802.11g 54 MBit/s (WLAN) 2,4 GHz ISM Zugangspunkt IEEE 802.11b 11 MBit/s (WLAN) Kundensupport Rückwärtskompatibilität Robust Security Starke Verschlüsselung WPA2-AES (CCMP) Network (RSN) Erweiterte IEEE 802.11i WPA-TKIP (RC4) Zeitliche Schlüssel Verschlüsselung Bis zu vier Grundverschlüsselung WEP (RC4) -
Seite 32: Kanalzuteilungen Für Ieee 802.11B/G
Kommunikations-Ports 4.1.3 Kanalzuteilungen für IEEE 802.11b/g 4.1.3 Kanalzuteilungen für IEEE 802.11b/g Nachstehend sind die Kanalkennungen, Kanalmittenfrequenzen und Geltungsbereiche jedes IEEE 802.11b/g-Kanals mit einer Breite von 22 MHz aufgeführt: Hinweis Mexiko gehört zum Geltungsbereich Restliche Welt. Die Kanäle 1 bis 8 sind ausschließlich für die Innenraumnutzung vorgesehen, während die Kanäle 9 bis 11 sowohl in Innenräumen als auch in Außenbereichen einzusetzen sind. - Seite 33 Kommunikations-Ports 4.2 EoVDSL-Ports Siemens unterstützt zwei Ausführungen von EoVDSL: • Universelles EoVDSL Universelle EoVDSL-Ports sind Master/Slave einstellbar und bieten symmetrische Datenraten (vor- und nachgelagert) von bis zu 35 Mbit/s. Sie eigenen sich am besten für Verbindungen mit höherem Datendurchsatz über Entfernungen von bis zu 2,5 km.
-
Seite 34: Pinbelegung
Kommunikations-Ports 4.3 Serielle Ports Pinbelegung Die Pinbelegung für die RJ11-Steckverbinder ist wie folgt: Hinweis Alle RJ11-Steckverbinder entsprechen der Standard-Pinbelegung für Telefonie. Beschreibung Reserviert (nicht anschließen) Reserviert (nicht anschließen) Ring Abbildung 4.2 EoVDSL-RJ11-Modem-Port Tipp Reserviert (nicht anschließen) Reserviert (nicht anschließen) Serielle Ports Der RUGGEDCOM RS920W unterstützt die seriellen Ports DB9, RJ45 und ST (Straight Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können. - Seite 35 Kommunikations-Ports 4.3 Serielle Ports RUGGEDCOM RS920W Montagehandbuch, 12/2020, C79000-G8900-1033-08...
-
Seite 36: Technische Daten
Technische Daten Dieser Abschnitt enthält wichtige technische Daten zum Gerät. Technische Daten der Stromversorgung Hinweis Beim Bestimmen der Kabellängen ist sicherzustellen, dass an der Stromversorgung die Mindesteingangsspannung anliegt. Gefährliche Umgebungen Art der Eingangsbereich Bemessungswert Potentialtrennung Maximale Stromversorgung der internen Stromaufnahme Minimum Maximum Sicherung... -
Seite 37: Technische Daten Des Ausfallsicheren Alarmrelais
Technische Daten 5.2 Technische Daten des ausfallsicheren Alarmrelais Technische Daten des ausfallsicheren Alarmrelais Gefährliche Umgebungen Maximale Kontaktspannung Schaltbemessungsstrom Potentialtrennung 30 VDC 1 A 1500 V für 1 Minute 80 VDC 0,3 A 30 VAC Ex-freie Umgebung Maximale Kontaktspannung Schaltbemessungsstrom Potentialtrennung 30 VDC 2 A, 60 W 1500 V für 1 Minute 125 VDC 0,24 A, 30 W... -
Seite 38: Betriebsumgebung
Technische Daten 5.5 Betriebsumgebung Serielle Glasfaser-Ports Betriebsart Multimode Steckverbinder Typische Entfernung (km) Lichtwellenlänge (nm) 820 Kabel 50/125 oder 62,5/125 Betriebsumgebung Der RUGGEDCOM RS920W ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im -40 bis 85 °C (-40 bis 185 °F) Betrieb Umgebungstemperatur bei -40 bis 85 °C (-40 bis 185 °F) - Seite 39 Technische Daten 5.6 Maßzeichnungen 65.3 116.59 7.87 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RS920W Montagehandbuch, 12/2020, C79000-G8900-1033-08...
- Seite 40 Technische Daten 5.6 Maßzeichnungen 132.9 13.64 101.6 11.2 78.74 120.65 Abbildung 5.2 Maße der Schalttafel und der DIN-Schienenbefestigung RUGGEDCOM RS920W Montagehandbuch, 12/2020, C79000-G8900-1033-08...
- Seite 41 Technische Daten 5.6 Maßzeichnungen RUGGEDCOM RS920W Montagehandbuch, 12/2020, C79000-G8900-1033-08...
-
Seite 42: Zertifizierung
Zertifizierung Das RUGGEDCOM RS920W-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen aufgeführt, die der RUGGEDCOM RS920W erfüllt. 6.1.1 Das Gerät entspricht den folgenden Normen der Canadian Standards Association (CSA) gemäß... -
Seite 43: Fcc
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 6.1.4 ISED Hiermit erklärt Siemens AG, dass das vorliegende Gerät die Anforderungen des folgenden ISED(Innovation Science and Economic Development)-Standards in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) -
Seite 44: Iso
Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen 6.1.7 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: China RoHS 2 •... -
Seite 45: Typprüfungen Emv Und Umgebungsbedingungen
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS920W hat die folgenden Prüfungen der elektromagnetischen Verträglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen Prüfschärfe Gehäuse, ±8 kV 61000-4-2 Kontakt Gehäuse, ±15 kV Luftentladung Störfestigkeit gegen Gehäuseports 20 V/m 61000-4-3 hochfrequente elektromagnetische Felder... - Seite 46 Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Prüfung Beschreibung Prüfstufen Prüfschärfe 300 V für 1 s 30 V Kontinuierlich Stromanschlüsse 300 V für 1 s IEC 61000-4-17 Welligkeit in DC-Versorgung 10 % Stromanschlüsse Spannungseinbrüche und 30 % für 0,1 s 61000-4-29 Spannungsunterbrechungen Stromanschlüsse 60 % für 0,1 s 100 % für 0,05 s IEC 60255-5 Durchschlagfestigkeit...
-
Seite 47: Typprüfungen Umgebung
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Beschreibung Prüfstufen Hochspannungsimpuls Signalports 5 kV (ausfallsicheres Relais) DC-Stromanschlüsse 5 kV AC-Stromanschlüsse 5 kV Durchschlagfestigkeit Signalports 2 kV (ausfallsicheres Relais) DC-Stromanschlüsse 1,5 kV AC-Stromanschlüsse 2 kV Typprüfungen Umgebung Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 60068-2-1 Kalte Temperatur Prüfung Ad -40 °C (-40 °F), ... -
Seite 48: Weitere Informationen
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
