Montageschritte 25

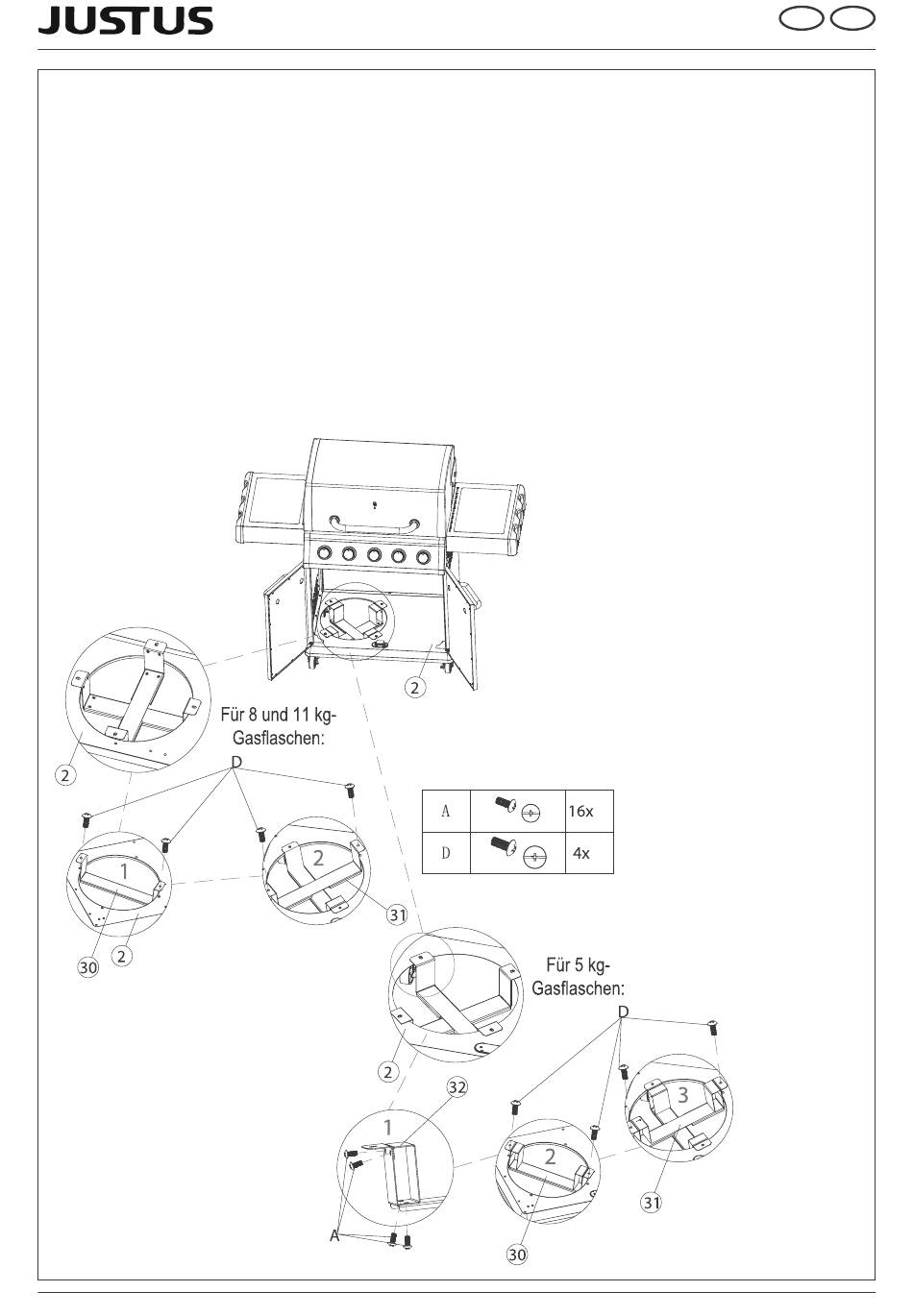

Für den Einsatz von 8 und 11 kg-Gasflaschen:
25.1 Setzen Sie erst die untere Hälfte Gasflaschen-Hal-
terung (30) und danach die obere Hälfte Gasflaschen-
Halterung (31) von oben in die Kreisöffnung im Bodenblech
(2) gemäß nachfolgender Abbildung ein.
25.2 Befestigen Sie beide Gasflaschen-Halterungen (30,
31) mit je 2 Schrauben M6x15 (D).
Geras
Für den Einsatz von 5 kg-Gasflaschen:
25.1 Ergänzen Sie die untere Hälfte Gasflaschen-Halter-
ung (30) und die obere Hälfte Gasflaschen-Halterung (31)
mit jeweils 2 Adapterblechen (32) gemäß nachfolgender
Abbildung.
Befestigen Sie alle 4 Adapterbleche (32) mit je 4 Schrau-
ben M5x10 (A) an beiden Gasflaschen-Halterungen (30,
31).
25.2 Setzen Sie erst die untere Hälfte Gasflaschen-Hal-
terung (30) und danach die obere Hälfte Gasflaschen-
Halterung (31) von oben in die Kreisöffnung im Bodenblech
(2) gemäß nachfolgender Abbildung ein.
25.3 Befestigen Sie beide Gasflaschen-Halterungen (30,
31) mit je 2 Schrauben M6x15 (D).
