Reinigen, Warten und Instandhalten
11.5

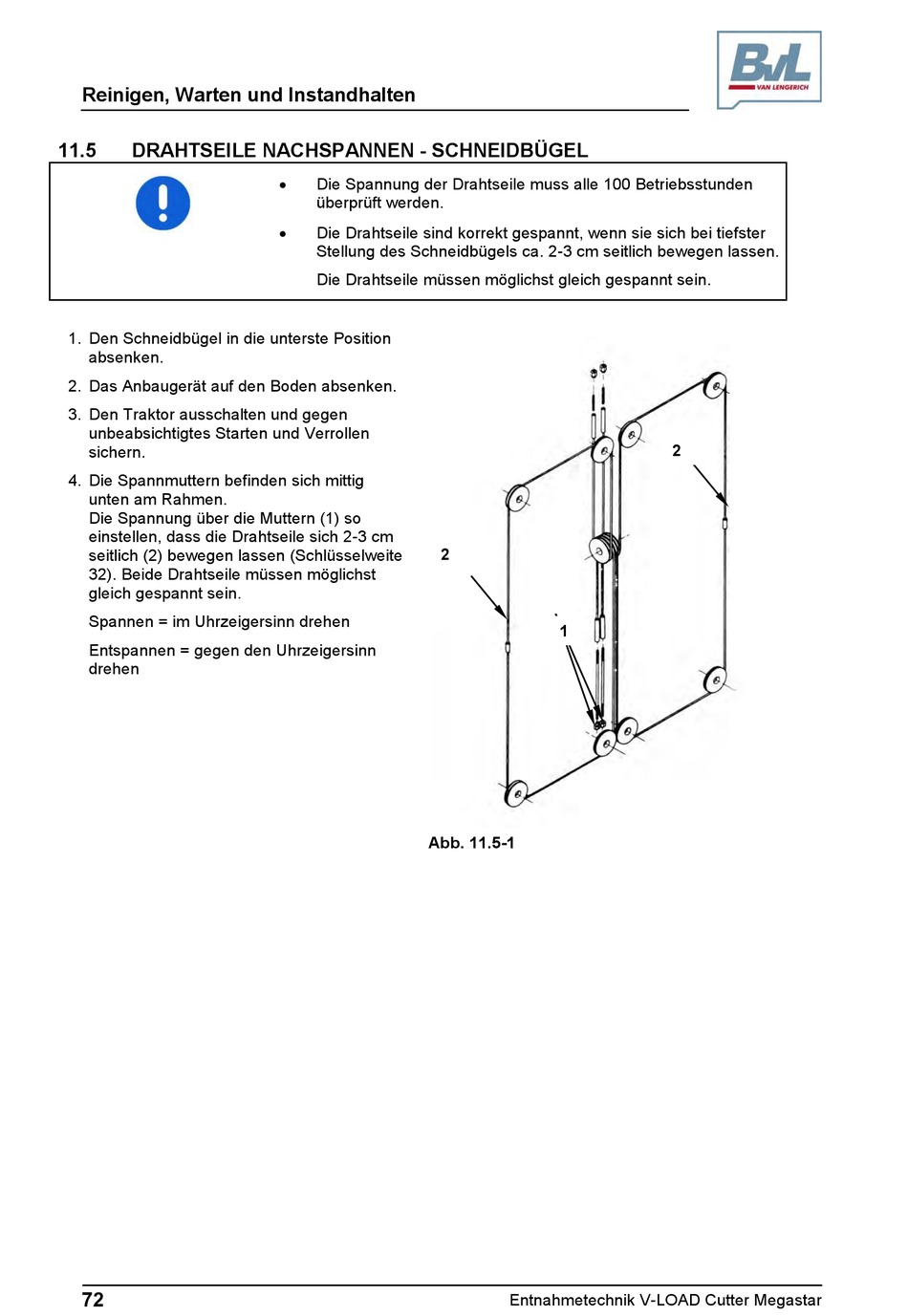

DRAHTSEILE NACHSPANNEN - SCHNEIDBÜGEL
1. Den Schneidbügel in die unterste Position
absenken.
2. Das Anbaugerät auf den Boden absenken.
3. Den Traktor ausschalten und gegen
unbeabsichtigtes Starten und Verrollen
sichern.
4. Die Spannmuttern befinden sich mittig
unten am Rahmen.
Die Spannung über die Muttern (1) so
einstellen, dass die Drahtseile sich 2-3 cm
seitlich (2) bewegen lassen (Schlüsselweite
32). Beide Drahtseile müssen möglichst
gleich gespannt sein.
Spannen = im Uhrzeigersinn drehen
Entspannen = gegen den Uhrzeigersinn
drehen
72
Die Spannung der Drahtseile muss alle 100 Betriebsstunden
überprüft werden.
Die Drahtseile sind korrekt gespannt, wenn sie sich bei tiefster
Stellung des Schneidbügels ca. 2-3 cm seitlich bewegen lassen.
Die Drahtseile müssen möglichst gleich gespannt sein.
2
Abb. 11.5-1
2
1
Entnahmetechnik V-LOAD Cutter Megastar
