Aufbau und Funktion
5.4
BETÄTIGUNG DES HYDRAULIK-STEUERBLOCKS (ÜBER DAS BEDIENPULT)
5.4.1
ELEKTROHYDRAULISCHER STEUERBLOCK
(1) Grundsteuerblock - Messerantrieb und
Antrieb Schneidrahmen, mit Versorgungs-
uns Steuerleitungen
(2) Anschluss - Druckleitung P
(3) Anschluss - Rücklaufleitung T
(4) Zwischenplatte mit Wegesitzventilen für
Betätigung des Grundsteuerblocks
(5) Zwischenplatte mit Wegesitzventilen für
Betätigung des Hubgerüsts
Weitere Zwischenplatten mit
Wegesitzventilen für z.B. Betätigung des
Abschiebers, der Seitenverschiebung
möglich
(6) Anschlussbuchse für Bedienpult
50
Über das Bedienpult werden Steuerbefehle des Anbaugerätes an
den Hydraulik-Steuerblock gegeben, der dann entsprechend die
hydraulischen Funktionen des Anbaugerätes schaltet.
Die meisten Funktionen werden über Tastschalter bedient, dass heißt,
eine Funktion wird nur so lange ausgeführt, wie der Schalter in der
Schaltstellung gehalten wird. Bei Loslassen des Tasters springt er
zurück in die Neutral-Stellung und die Funktion stoppt.
Wenige Funktionen benötigen Rasttaster (Funktionen die dauerhaft
ausgeführt werden müssen), dass heißt, eine Funktion wird so lange
ausgeführt, bis der Schalter wieder in Neutral-Stellung gestellt wird.
Bei Loslassen des Tasters verbleibt er in der Schaltstellung und die
Funktion wird weiterhin entsprechend ausgeführt.
1
4
5
2

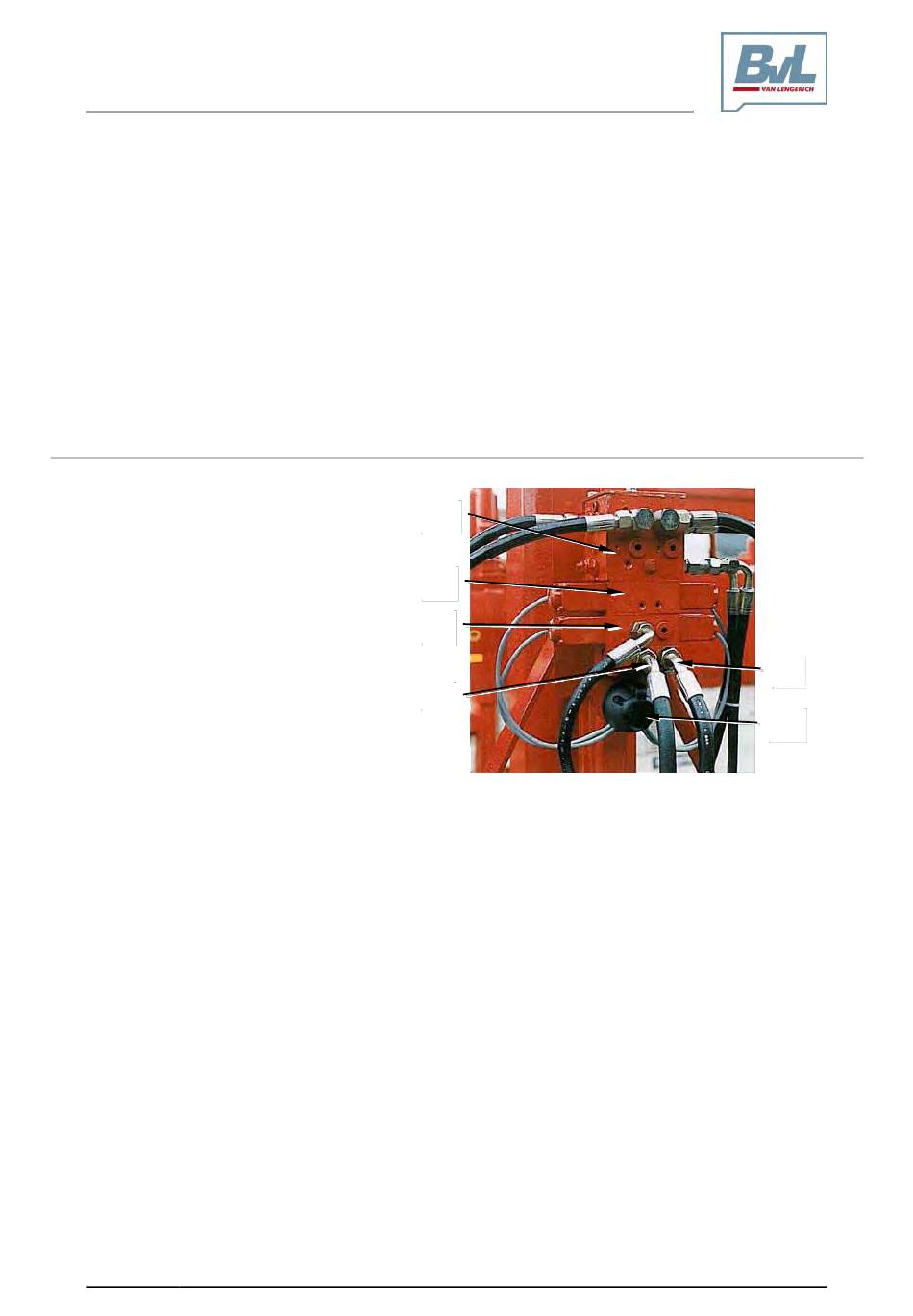

Abb. 5.4-1
Entnahmetechnik V-LOAD Cutter Megastar
3
6
