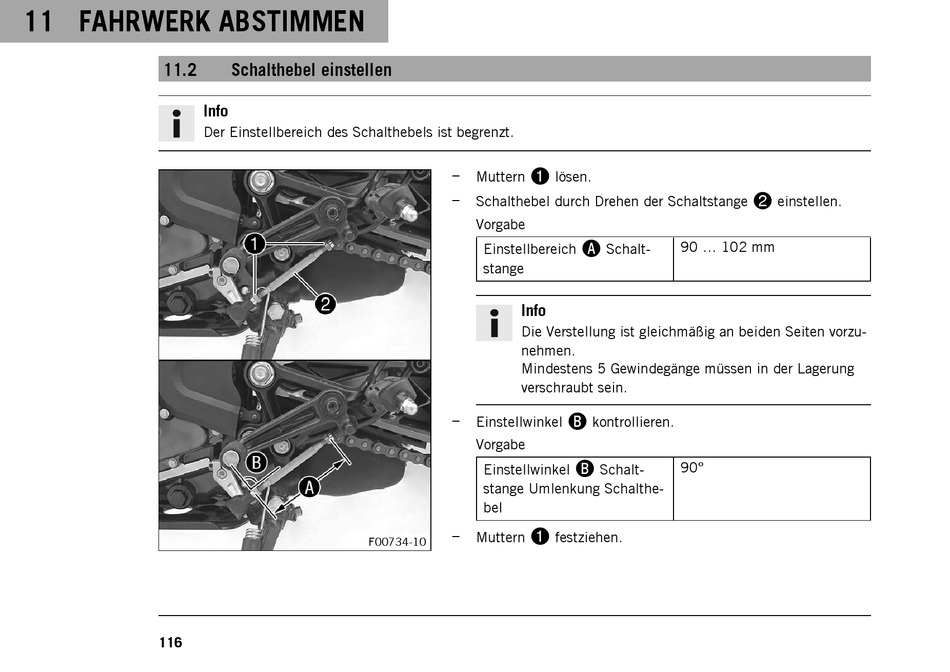

11 FAHRWERK ABSTIMMEN
11.2
116

Schalthebel einstellen

Info
Der Einstellbereich des Schalthebels ist begrenzt.
F00734-10
1
Muttern
lösen.
Schalthebel durch Drehen der Schaltstange
Vorgabe
A
Einstellbereich
Schalt-
stange
Info
Die Verstellung ist gleichmäßig an beiden Seiten vorzu-
nehmen.
Mindestens 5 Gewindegänge müssen in der Lagerung
verschraubt sein.
B
Einstellwinkel
kontrollieren.
Vorgabe
B
Einstellwinkel
Schalt-
stange Umlenkung Schalthe-
bel
1
Muttern
festziehen.
2
einstellen.
90 ... 102 mm
90°
