3.2

Benutzerspezifische Einstellung des Rollstuhls

3.2.1 Einstellen der Sitztiefe

Der Vermeiren Timix SU ist über einen Bereich von 50 mm in 3 verschiedene Sitztiefen verstellbar
(Schritte von 25 mm). Die Anpassung der Sitztiefe erfolgt auf eigene Gefahr.
WARNUNG
 Stellen Sie sicher, dass alle Schrauben festgedreht sind, bevor Sie mit dem Elktrorollstuhl
fahren.
 Die Anpassung der Sitztiefe erfolgt auf eigene Gefahr. Folgen Sie den untenstehenden
Anweisungen, um die Sitzposition vorsichtig selbst anzupassen.
Passen Sie die Sitzposition entsprechend den untenstehenden Anweisungen an (gehen Sie
dabei in der angegebenen Reihenfolge vor):

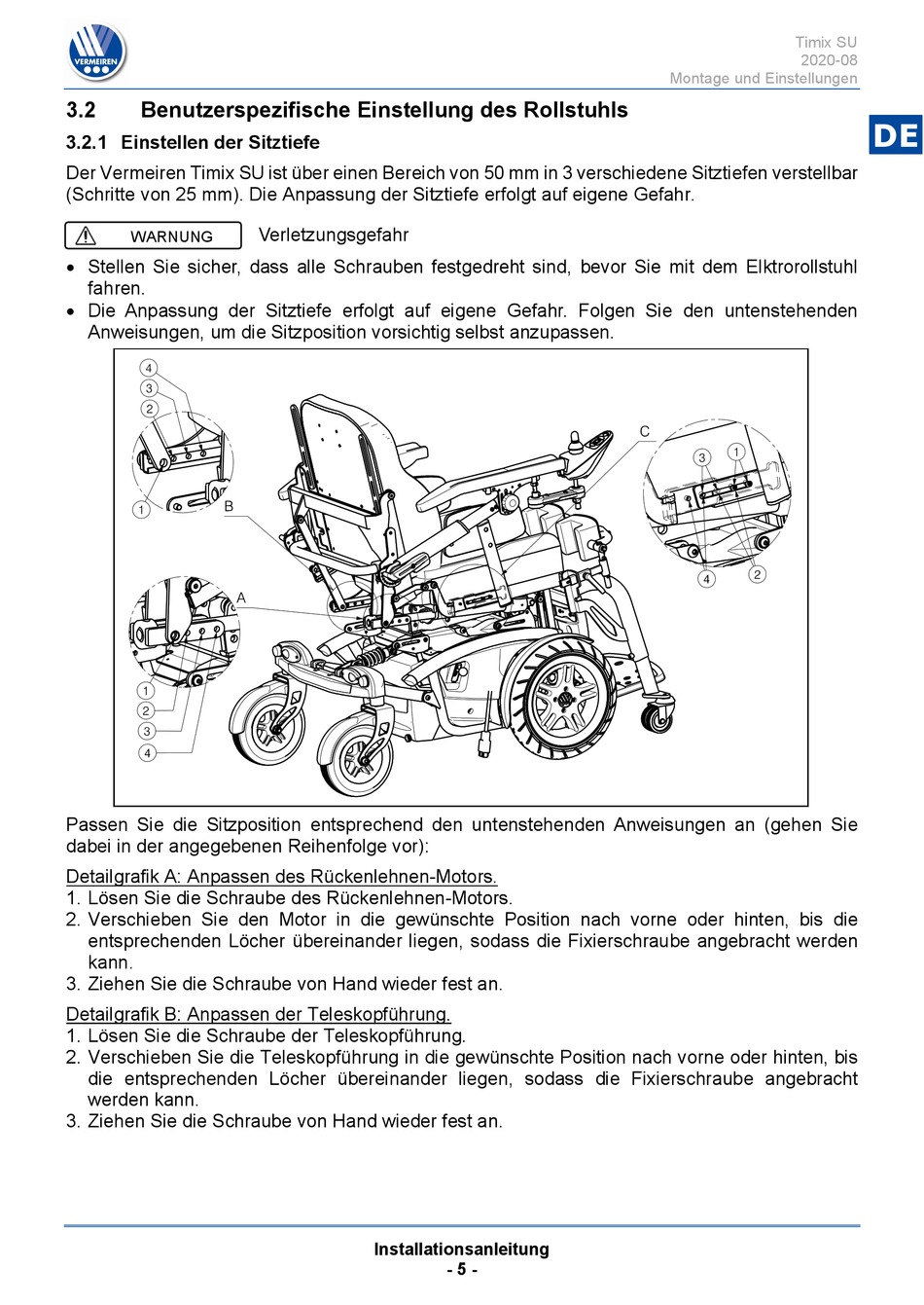

Detailgrafik A: Anpassen des Rückenlehnen-Motors.
1. Lösen Sie die Schraube des Rückenlehnen-Motors.
2. Verschieben Sie den Motor in die gewünschte Position nach vorne oder hinten, bis die
entsprechenden Löcher übereinander liegen, sodass die Fixierschraube angebracht werden
kann.
3. Ziehen Sie die Schraube von Hand wieder fest an.
Detailgrafik B: Anpassen der Teleskopführung.
1. Lösen Sie die Schraube der Teleskopführung.
2. Verschieben Sie die Teleskopführung in die gewünschte Position nach vorne oder hinten, bis
die entsprechenden Löcher übereinander liegen, sodass die Fixierschraube angebracht
werden kann.
3. Ziehen Sie die Schraube von Hand wieder fest an.
Verletzungsgefahr
