- Seite 1 VERMEIREN Timix INSTALLATIONSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
Timix 2021-05 Inhalt Inhalt Vorwort ........................2 Dieses Produkt ....................3 Lieferumfang ....................4 Montage und Einstellungen ................. 5 Werkzeuge ...................... 5 Benutzerspezifische Einstellung des Rollstuhls ..........6 3.2.1 Sitztiefe ....................6 3.2.2 Sitzneigung (manuelle Einstellung) ............6 3.2.3 Armstützenabstand ..................7 3.2.4 Armstützenlänge ..................7... -
Seite 4: Vorwort
Diese Montageanleitung wird als Leitfaden zur Installation und Reparatur dieses elektrischen Rollstuhls bereitgestellt. Lesen Sie sie daher bitte aufmerksam durch. Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Vermeiren wenden. Die Hinweise in dieser Anleitung beziehen sich auf folgende/n Rollstuhl/Rollstühle: ... -
Seite 5: Dieses Produkt

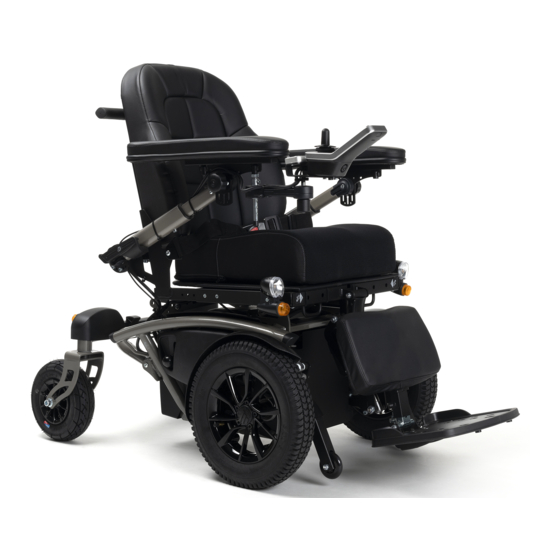

Timix 2021-05 Inhalt Dieses Produkt 1. Rückenlehne 2. Einstellbare Armpolsters 3. Armlehnen 4. Bedieneinheit 5. Sitz 6. Beleuchtung 7. Beinstützen 8. Antriebsräder (Vorderräder) 9. Fußplatte 10. Akkuabdeckung 11. Typenschild 12. Lenkräder (Hinterräder) 13. Grundrahmen Installationsanleitung - 3 -... -
Seite 6: Lieferumfang
Timix 2021-05 Lieferumfang Lieferumfang Folgende Teile gehören zum Lieferumfang: Rahmen mit Armstützen, Bedienersteuerung, Hinter- und Vorderrädern, Sitz und Rückenlehne (optional: elektrisch verstellbarer Sitz, Rückenlehne, elektrischer Lift) Fußstützen (*) Akkus Ladegerät Werkzeuge Benutzerhandbuch für: Rollstuhl Bedienkonsole Ladegerät... -
Seite 7: Montage Und Einstellungen
Beachten Sie die technischen Details und Einschränkungen für die vorgesehene Benutzung (siehe Benutzerhandbuch). Für weitergehende Hinweise wenden Sie sich bitte an Vermeiren. Werkzeuge Um den Rollstuhl zu (de)montieren und einzustellen, werden folgende Werkzeuge benötigt: Schraubenschlüsselsatz 10 bis 13 ... -
Seite 8: Benutzerspezifische Einstellung Des Rollstuhls
Timix 2021-05 Montage und Einstellungen Benutzerspezifische Einstellung des Rollstuhls 3.2.1 Sitztiefe Der Sitz hat 6 verschiedene Sitztiefeneinstellungen: 1. Lösen Sie die beiden M6-Inbusschrauben (1) auf beiden Seiten des Rahmens. 2. Schieben Sie den Sitzrahmen (2) nach hinten oder nach vorn in die gewünschte Position. Achten Sie darauf, dass die inneren und äußeren Rohrlöcher... -
Seite 9: Armstützenabstand
Timix 2021-05 Inhalt 3.2.3 Armstützenabstand Verletzungsgefahr VORSICHT Die maximale Breite ist durch zwei Dreiecke auf jeder Seite des Sitzes angegeben (siehe Abbildung). Die äußeren Dreiecke dürfen nicht vom Rahmenrohr verdeckt werden. So stellen Sie den Abstand der Armstützen ein: 1. Lösen Sie die beiden M8-Inbusschrauben (32) unten am Sitzrahmen hinter den Sicherungshaken. -
Seite 10: Niedrigste Und Höchste Winkelstellung Der Armstütze
Timix 2021-05 Montage und Einstellungen 3.2.5 Niedrigste und höchste Winkelstellung der Armstütze Verletzungsgefahr VORSICHT Benutzen Sie stets zwei Inbusschrauben und zwei Einstelllöcher, um die Armstütze zu fixieren. Überschreiten Sie keinesfalls die maximale Winkeleinstellung (Löcher). So ändern Sie die Endposition des Drehwinkels: Halten Sie die Armstütze fest und entfernen Sie die beiden Inbusschrauben (35). -
Seite 11: Einstellungen Bei Die Beinstützen Bz7/Bz8
Timix 2021-05 Inhalt 3.2.8 Einstellungen bei die Beinstützen BZ7/BZ8 Beinstützenlänge VORSICHT Gefahr von Personen- oder Sachschäden Die Fußstütze hat eine Längenbegrenzung, die durch ein Dreieck vorn am Fußstützenrohr gekennzeichnet ist (siehe Abbildung). Diese maximale Längeneinstellung ist in sitzender Position nicht möglich. -
Seite 12: Einstellungen Bei Der Fußstütze Bz10E
Timix 2021-05 Montage und Einstellungen Wadenstützentiefe 5. Lösen Sie die Innensechskantschraube (31) an der Wadenstützenhalterung (32). 6. Stellen Sie die Tiefe der Wadenstütze auf eine bequeme Position ein (7 Positionen verfügbar). 7. Ziehen Sie die Insechskantschraube (31) wieder fest an. -
Seite 13: Bedienkonsole
Timix 2021-05 Inhalt 3.2.10 Bedienkonsole Montageposition links oder rechts Schneiden Sie die Kabelbinder durch und trennen Sie das Stromkabel von der Bedienkonsole ab. Halten Sie die Steuerung an der Halterung (3) fest, während Sie die M6 Inbusschraube (41) entfernen. Lösen Sie die Sechskantmutter (42) und entfernen Sie den Schaft (43) aus der Armstütze. -
Seite 14: Reifen- Oder Radwechsel
Timix 2021-05 Montage und Einstellungen Reifen- oder Radwechsel Gefahr von Personen- oder Sachschäden VORSICHT Achten Sie darauf, dass die Luft vollständig aus dem Reifen abgelassen ist, bevor Sie ihn abnehmen. Benutzen Sie einen Holzblock und eine Hebevorrichtung, um den Rollstuhl anzuheben. -
Seite 15: Lenkräder (Hinterräder)
Timix 2021-05 Inhalt 3.4.2 Lenkräder (Hinterräder) ZERLEGEN A. Lösen Sie die Verschraubung der Lenkradachse und ziehen Sie diese aus der Lenkradgabel. B. Lassen Sie die Luft aus dem Lenkrad entweichen, indem Sie den Druckstift im Ventil leicht eindrücken. C. Lösen Sie die 5 Verschraubungen, die die geteilte Felge zusammenhalten. - Seite 16 Alle Rechte, auch an der Übersetzung, vorbehalten. Kein Teil der Gebrauchsanweisung darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung des Herausgebers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. © Vermeiren Group 2021...
