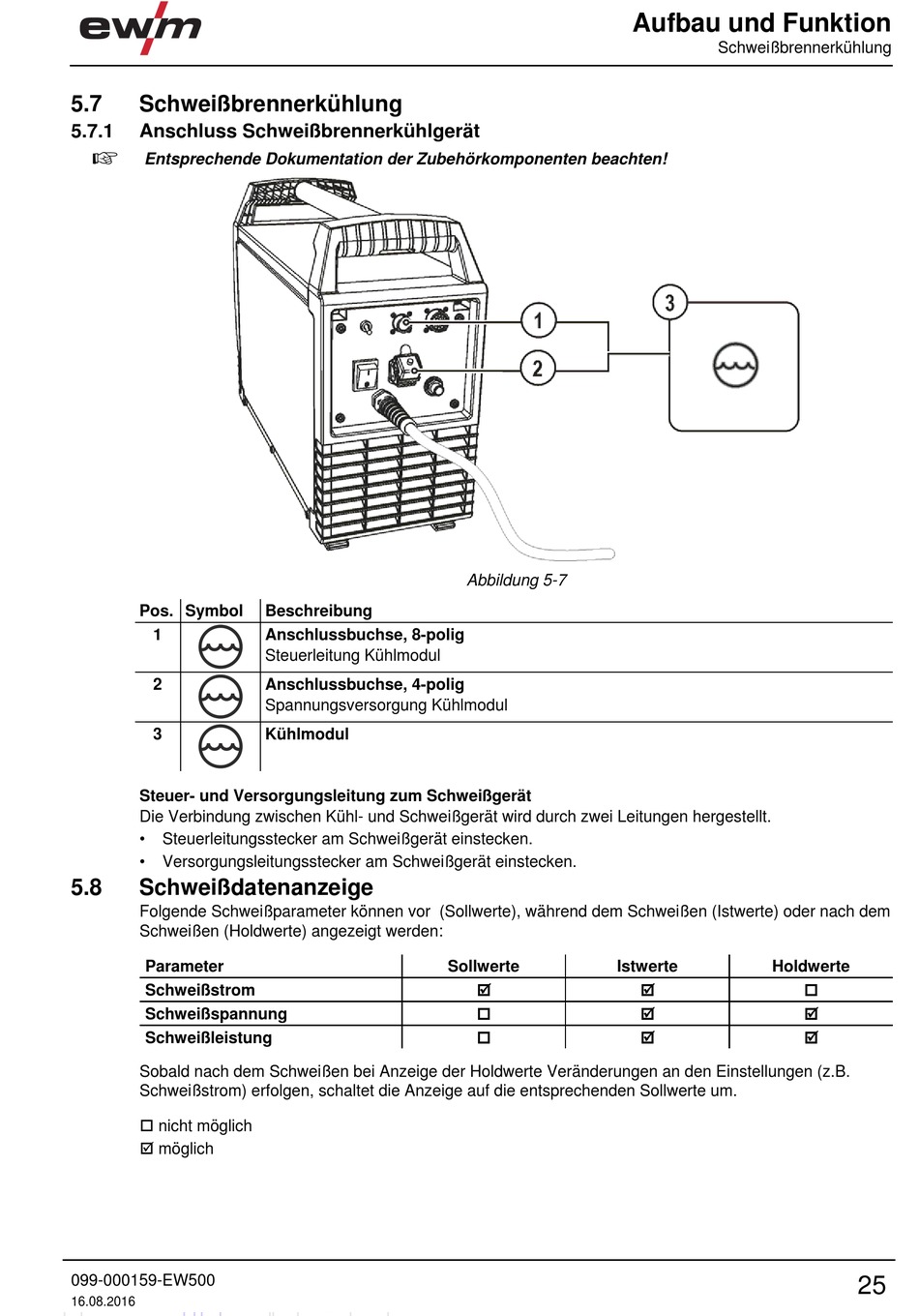

5.7 Schweißbrennerkühlung
5.7.1 Anschluss Schweißbrennerkühlgerät
Entsprechende Dokumentation der Zubehörkomponenten beachten!
Pos. Symbol
1
2
3
Steuer- und Versorgungsleitung zum Schweißgerät
Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt.
• Steuerleitungsstecker am Schweißgerät einstecken.
• Versorgungsleitungsstecker am Schweißgerät einstecken.
5.8 Schweißdatenanzeige
Folgende Schweißparameter können vor (Sollwerte), während dem Schweißen (Istwerte) oder nach dem
Schweißen (Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Schweißspannung
Schweißleistung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
 nicht möglich
 möglich
099-000159-EW500
16.08.2016
Beschreibung 0
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Kühlmodul
Abbildung 5-7
Sollwerte Istwerte



Aufbau und Funktion
Schweißbrennerkühlung
Holdwerte
 
 
 
25
