7.5.1 Mittelwertmessung

Die 1. BImSchV fordert die gleichzeitige Bestimmung von Sauerstoff-
gehalt des Abgases und Abgastemperatur als Mittelwert über einen
Zeitraum von 30 Sekunden. Sofern die BImSch-Messung in den Ein-
stellungen aktiviert wurde, können Sie über Start die 30-sekündige Mit-
telwertbildung starten, dabei entfällt dann Halten.

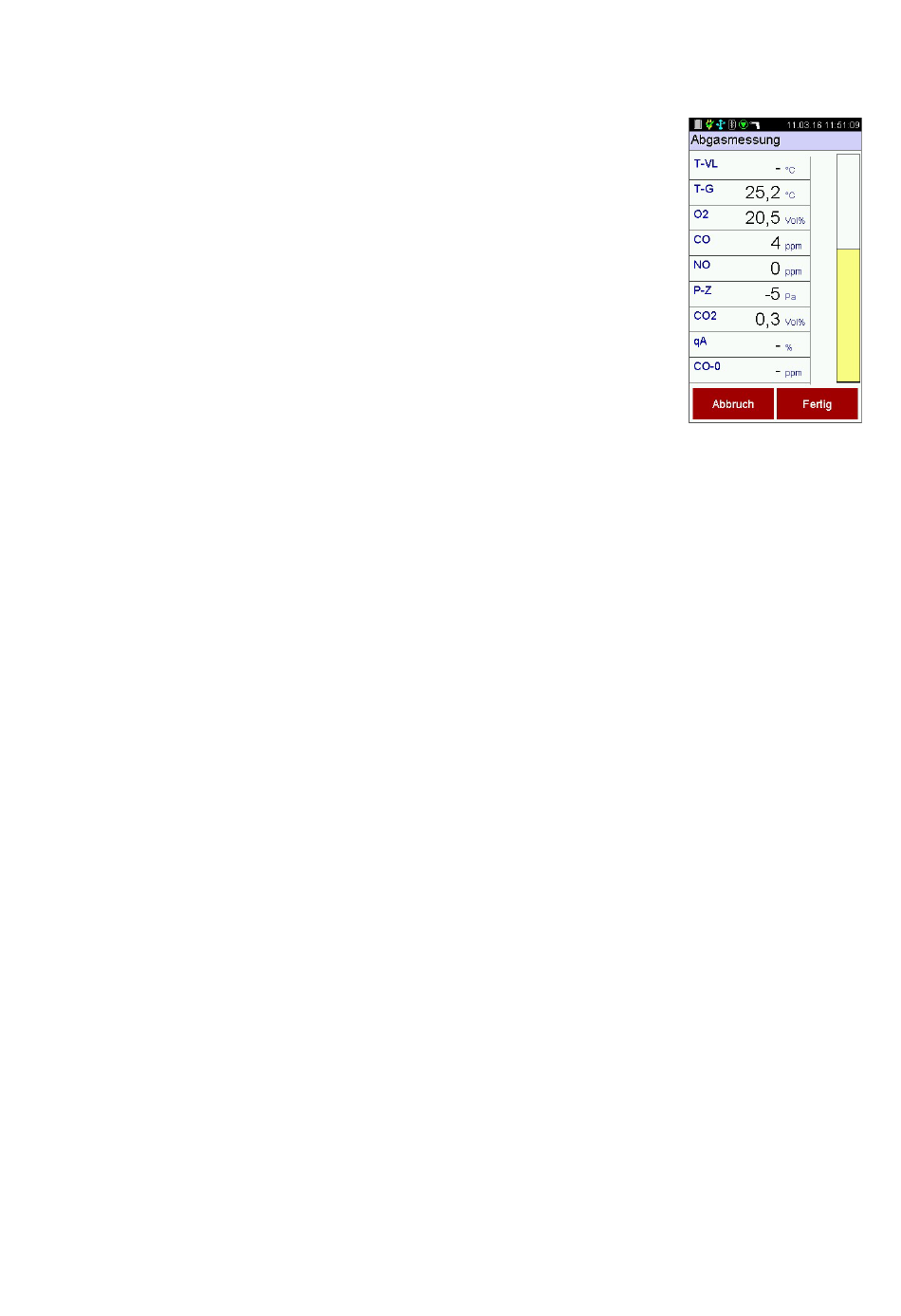

Der Fortschritt der Mittelwertbildung wird durch einen senkrechten Fort-
schrittsbalken auf der rechten Bildschirmseite dargestellt. Nach Ablauf
der Mittelwertbildung sind die ermittelten Messwerte auf der rechten
Bildschirmhälfte gelb hinterlegt zu sehen.

7.5.2 Zugmessung

Die Zugmessung erfolgt simultan während der Abgasmessung und wird auch in die Mittel-
wertbildung einbezogen.

7.5.3 Liste der Anzeigewerte

T-VL Verbrennungslufttemperatur
T-G Abgastemperatur
O2 Gemessener Sauerstoffgehalt
CO Gemessener Kohlenmonoxidgehalt
NO Gemessener Stickstoffmonoxidgehalt
P-Z Gemessener Kaminzug
CO2 Gemessener Kohlendioxidgehalt
qA Ermittelter Abgasverlust des Abgases
CO-0 Ermittelter Kohlenmonoxidgehalt bezogen auf 0 Vol. % Sauerstoff
Eta Ermittelter feuerungstechnischer Wirkungsgrad der Verbrennung
T-Tau Ermittelte Temperatur des Taupunktes
Lambda Ermittelte Verbrennungsluftzahl
NOx Aus NO errechneter NOx-Wert dargestellt als NO2
O2-VL Gemessener Sauerstoffgehalt der Verbrennungsluft
Russz. Mittelwert der eingegebenen Rußzahlen
Ölderiv. Berücksichtigung von Ölderivaten
O2-R Gemessener Sauerstoffgehalt im Ringspalt
T-R Gemessene Verbrennungslufttemperatur im Ringspalt
P-R Gemessener Druck im Ringspalt
Q-B Berechneter Brennstoffdurchsatz
P Gemessener Druck mit internem Drucksensor (z. B. Brennraumdruck)
Bei einer Abgasmessung wird ein nicht gültiges Ergebnis, bspw. CO >30.000 ppm, mit „- -"
angezeigt.
