PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

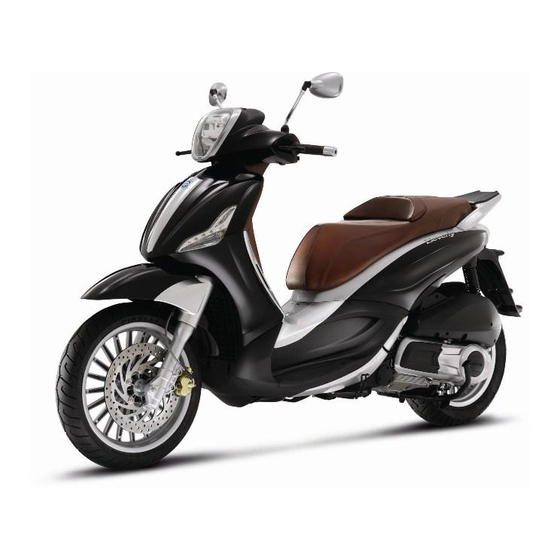

Beverly 300ie
Ed. 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO Beverly 300ie
Inhaltszusammenfassung für PIAGGIO Beverly 300ie
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
Die schlüssel................. 16 Reinigung des Luftfilters............49 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..17 Kühlflüssigkeitsstand..............49 Arbeitsweise................18 Kontrolle bremsflüssigkeitsstand..........51 Die programmierung der Piaggio wegfahrsperre....19 Auffüllen von bremsflüssigkeit..........52 Zugang zum benzintank............20 Batterie..................55 Steckdose................. 21 Inbetriebnahme einer neuen Batterie........56 Sitzbanköffnung.............. - Seite 6 Fahrzeugreinigung..............69 Fehlersuche................71 TECHNISCHE DATEN..............75 Bordwerkzeug................80 ERSATZTEILE UND ZUBEHÖR..........81 Hinweise................... 82 DAS WARTUNGSPROGRAMM..........85 Tabelle wartungsprogramm............86...
-
Seite 7: Fahrzeug
Beverly 300ie Kap. 01 Fahrzeug... - Seite 8 01_01...
-
Seite 9: Das Cockpit
Das cockpit (01_01) A = Zündschloss B = Taschenhaken C = Druckschalter für Sitzbanköffnung D = Hupenschalter E = Blinkerschalter F = Bremshebel Hinterradbremse G = Licht-Wechselschalter mit Lichthupe H = Armaturenbrett I = Not-Aus Schalter RUN-OFF L = Bremshebel Vorderradbremse M = Anlasserschalter N = Taste MODE... -
Seite 10: Analoge Instrumente
01_02 Analoge instrumente (01_02) A = Fernlichtkontrolle... -
Seite 11: Digitales Display
B = Blinkerkontrolle C = Benzinstandanzeiger D = Benzinreservekontrolle E = Tachometer F = Led Wegfahrsperre G = Kühlflüssigkeits-Temperaturanzeige H = Kontrolllampe Motorbetrieb I = Motor-Öldruckkontrolle L = Digitaldisplay Digitales display (01_03) A = Uhr - Datum B = Ikone «SERVICE» C = Anzeige Kilometer - Meilen D = Ikone Batterie-Ladezustand E = Anzeige Kilometerzähler, Teilstrecken-Kilometerzähler I und II, Batterie-Ladezu-... -
Seite 12: Taste "Mode
Taste “MODE” (01_04) Wird die Taste MODE «A» weniger als 1 Sekunde gedrückt, wird nacheinander jeweils auf folgende Funktionen umgeschaltet: • Gesamt-Kilometerzähler «ODO» • Teilstrecken-Kilometerzähler «ODO I» • Teilstrecken-Kilometerzähler «ODO II» • Batterie-Ladezustand • Raumtemperatur «°» Um die Teilkilometerzähler nullzustellen, auf «ODO I» oder «ODO II» gehen und die 01_04 Taste MODE «A»... -
Seite 13: Lenkerschloss Absperren
Lenkerschloss absperren (01_06) Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK» stellen und herausziehen. 01_06 Lenkschloss aufsperren (01_07) Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. 01_07... -
Seite 14: Lenkradschloss Absperren
Lenkradschloss absperren (01_08) Um das Abbiegen nach Links anzuzeigen, den Schalter «A» nach links stellen. Um das Abbiegen nach Rechts anzuzeigen, den Schalter «A» nach rechts stellen. Zum Ausschalten der Blinker in die Mitte auf den Schalter «A» drücken. 01_08 Hupendruckknopf (01_09) Zum Hupen den Schalter «A»... -
Seite 15: Umschalter Fernlicht/ Abblendlicht
Umschalter fernlicht/ abblendlicht (01_10) Steht der Licht-Wechselschalter «A» auf Position «0», ist das Abblendlicht einge- schaltet; auf Position «1» wird das Fernlicht eingeschaltet. Mit Druck auf den Licht- Wechselschalter «A» in Position «2» wird die Lichthupe betätigt. Der Schalter stellt sich automatisch auf Position «0»... -
Seite 16: Schalter Zum Abstellen Des Motors
Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben. -
Seite 17: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre
SCHLÜSSEL AN EINEM SICHEREN ORT AUFZUBEWAHREN (NICHT IM FAHR- ZEUG). 01_15 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_16) Der Betrieb der «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der ent- sprechenden Kontrolllampe «A» angezeigt. Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. -
Seite 18: Arbeitsweise
Arbeitsweise Jedes Mal, wenn der Zündschlüssel «B» aus der Stellung «OFF» oder «LOCK» ab- gezogen wird, schaltet das Schutzsystem die Motorblockierung ein. Wird der Zünd- schlüssel «B» auf «ON» gedreht, wird die Motorsperre nur dann abgeschaltet, wenn das Schutzsystem den vom Schlüssel gesendeten Code erkennt. Wird der Code nicht erkannt, sollte der Zündschlüssel «B»... -
Seite 19: Die Programmierung Der Piaggio Wegfahrsperre
«CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre (01_17) Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der PIAGGIO WEGFAHRSPERRE bzw. zum Speichern weiterer Schlüssel benötigt werden. Bei der Programmierung muss der Schalter zum Abstellen des Motors auf «RUN» stehen. -
Seite 20: Zugang Zum Benzintank
ÜBERPRÜFUNG DER PROGRAMMIERUNG Den «MASTER» Schlüssel «A» bei ausgeschaltetem Transponder «C» in das Zünd- schloss stecken (es reicht hierfür den Schlüsselkopf um 90° umzuklappen) und auf «ON» drehen. Den Motor starten. Überprüfen, dass der Motor nicht startet. Den pro- grammierten Schlüssel «B» in das Zündschloss stecken und den Startvorgang wie- derholen. -
Seite 21: Steckdose
Steckdose (01_19) Im vorderen Staufach ist eine Steckdose vorgesehen. Über die Steckdose können Verbraucher (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_19 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN. Elektrische Angaben Steckdose 12 V - 180W MAX Sitzbanköffnung (01_20, 01_21) Bei Zündschlüssel auf Stellung «OFF»... -
Seite 22: Fahrgestell- Und Motornummer
01_21 Fahrgestell- und motornummer (01_22, 01_23) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die jeweils auf dem Rahmen bzw. dem Motor eingeprägt sind. Diese Nummern müssen bei Er- satzteilbestellungen immer angegeben werden. Überprüfen Sie, ob die Fahrgestell- nummer und Präfix am Fahrzeug mit der Nummer in den Fahrzeugdokumenten übereinstimmt. -
Seite 23: Öffnen Des Vorderen Handschuhfachs
Rahmennummer Zum Ablesen der Fahrgestellnummer muss die Klappe «A» im Inneren des vorderen Staufachs entfernt werden. 01_22 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_23 Öffnen des vorderen Handschuhfachs (01_24) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Handschuhfach öffnet. -
Seite 24: Taschenhaken
Taschenhaken (01_25) Um den Gepäckhaken zu verwenden, der versenkbar auf der Schild-Rückseite mon- tiert ist, muss man diesen zur Rückseite des Fahrzeugs hin drehen lassen und in dem vom Pfeil angegebenen Punkt drücken. 01_25... -
Seite 25: Benutzungshinweise
Beverly 300ie Kap. 02 Benutzungshinw eise... -
Seite 26: Kontrollen
Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Den Betrieb der Vorder- und Hinterradbremsen prüfen. 6. -
Seite 27: Technische Angaben
KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜND- SCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW. -
Seite 28: Reifendruck
Reifendruck (02_02) Regelmäßig entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifendruck sowie den Reifenverschleiß kontrollieren. Die Reifen sind mit Ab- nutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Ab- nutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist. -
Seite 29: Einstellen Der Stoßdämpfer
REIFEN Vorderreifen 110/70 - 16'' 52P oder 52S Tubeless Hinterer Reifen 140/70 - 14'' 68P oder 68S Tubeless Einstellen der Stoßdämpfer (02_03, 02_04) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. -
Seite 30: Einfahren
WARNUNG UM VERLETZUNGSGEFAHR (ABSCHÜRFUNGEN) ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DER STOßDÄMPFER SCHUTZHANDSCHUHE GETRAGEN WERDEN. WARNUNG ES WIRD ABSOLUT DAVON ABGERATEN DIE VORSPANNUNG AN DEN BEI- DEN STOSSDÄMPFERN UNTERSCHIEDLICH EINZUSTELLEN. Einfahren (02_05) WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER HÖCHST- GESCHWINDIGKEIT FAHREN, VOLLGAS VERMEIDEN. -
Seite 31: Starten Van De Motor
Starten van de motor (02_06, 02_07, 02_08) Das Fahrzeug ist mit einem Startfreigabesystem (Zündunterbrechung) ausgestattet, das über den Seitenständer gesteuert wird. Der Motor kann nicht gestartet werden, solange der Seitenständer runtergeklappt ist. Der laufende Motor wird ausgeschaltet, sobald der Seitenständer runtergeklappt wird. Beim Starten muss vor Betätigung des Anlasserschalters der Bremshebel der Vor- derradbremse oder der Hinterradbremse gezogen werden. -
Seite 32: Vorkehrungen
ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE SEHR GIF- TIG SIND. Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD. -
Seite 33: Abstellen Des Motors
dem Starten sollte jedoch eine autorisierte Vertragswerkstatt aufgesucht werden, um die Störung zu suchen und den richtigen Betrieb wieder herzustellen. Abstellen des Motors (02_09) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel «A» auf «OFF» stellen (Schlüssel abziehbar). 02_09 Ständer (02_10) Hauptständer Mit dem Fuß... - Seite 34 WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR AUSGESCHALTET. WARNUNG JEGLICHE VERÄNDERUNG KANN SCHWERE MOTORSCHÄDEN VERURSA- CHEN. ACHTUNG DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS.
-
Seite 35: Automatische Kraftübertragung
Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Bei Anhalten an Steigungen (Ampel, Stau, usw.) nur die Bremsen zum Halten des Fahrzeuges benutzen, den Motor dabei im Leerlauf lassen. - Seite 36 3. Nach längeren Fahrten auf nassen Straßen, ohne dass die Bremsen betätigt wur- den, ist die Bremsleistung anfangs geringer. Unter diesen Fahrbedingungen sollte die Bremse in regelmäßigen Abständen betätigt werden. 4. Auf nassen oder nicht asphaltierten Straßen und bei rutschigem Straßenbelag keine Vollbremsung durchführen.
- Seite 37 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
-
Seite 39: Wartung
Beverly 300ie Kap. 03 Wartung... -
Seite 40: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzu- reichender Schmierung und kann schwere Motorschäden verursachen.Bei allen 4-Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung ver- liert und eine gewisse Menge Öl verbraucht wird. -
Seite 41: Nachfüllen Von Motoröl
03_02 Nachfüllen von Motoröl (03_03) Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten werden. Zum Auffüllen von Öl zwischen den Markierungen MIN und MAX werden ungefähr ~ 400 cm³... -
Seite 42: Motorölwechsel
Motorölwechsel (03_05, 03_06, 03_07) Ein Ölwechsel und Wechsel der Filterpatrone «C» muss entsprechend der Angaben aus dem Wartungsprogramm in einer autorisierten Vertragswerkstatt ausgeführt werden. Das Öl muss vollständig durch die Öl-Ablassschraube «B» des Netzfilters auf der Lichtmaschinenseite abgelassen werden. Um das Ausfließen des Öls zu er- leichtern, den Einfülldeckel mit Messstab öffnen. -
Seite 43: Empfohlene Produkte
ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. Empfohlene produkte AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA Hinterradgetriebeölstand (03_08, 03_09) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1 Das Fahrzeug auf ebenen Untergrund auf den Ständer stellen. - Seite 44 ACHTUNG DER BETRIEB DES HINTERRADGETRIEBES MIT ZU WENIG, MIT VER- SCHMUTZTEM ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN AB- NUTZUNG DER BEWEGTEN TEILE UND KANN ZU SCHWEREN SCHÄDEN FÜHREN. ACHTUNG 03_09 ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. DIE SAMMLUNG UND ENT- SORGUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BE- STIMMUNGEN ERFOLGEN.
-
Seite 45: Technische Angaben
ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST. Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Getriebeöl 250 cm³... - Seite 46 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEISS DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN.
-
Seite 47: Ausbau Der Zündkerze
REIFENDRUCK Reifendruck vorderer Reifen (mit 2,2 Bar (2,2 Bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,4 Bar (2,6 Bar) Beifahrer) Ausbau der zündkerze (03_11, 03_12) Wie folgt vorgehen: - Die angegebene Schraube abschrauben und die Kerzenklappe auf der rechten Fahrzeugseite entfernen. - Den Zündkerzenstecker «A»... -
Seite 48: Ausbau Luftfilter
ANMERKUNG DER EINSATZ VON ANDEREN ALS DEN VORGESCHRIEBENEN ZÜNDKERZEN ODER VON NICHT FUNKENENTSTÖRTEN KERZENSTECKERN KANN STÖRUN- GEN AN DER ELEKTRISCHEN ANLAGE DES FAHRZEUG VERURSACHEN. Ausbau luftfilter (03_13, 03_14) Um an den Luftfilter gelangen zu können, wie folgt vorgehen: - Die drei Schrauben «A» abschrauben und die Abdeckung des Luftfilters abmontie- ren. -
Seite 49: Reinigung Des Luftfilters
Reinigung des Luftfilters (03_15) 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2. Mit einem sauberen, trockenen Tuch und kleinen Druckluftstößen trocknen. 3. Mit einem 50%-Benzin-Ölgemisch (mit spezifischem Öl) tränken. 4. Das Filterelement abtropfen lassen, anschließend von Hand ausdrücken ohne zu wringen und wieder einbauen. - Seite 50 Die Kontrolle der Kühlflüssigkeit muss bei kaltem Motor entsprechend der Angaben aus den Tabellen für das Wartungsprogramm wie folgt vorgenommen werden. 1. Das Fahrzeug senkrecht auf den Ständer stellen, die Schraube «A» abschrauben und den Deckel entfernen. 2. Den Deckel vom Ausdehnungsgefäß «B» durch Drehen gegen den Uhrzeigersinn abschrauben.
-
Seite 51: Kontrolle Bremsflüssigkeitsstand
- Den Bremsflüssigkeitsstand durch das entsprechende Schauglas «A» überprüfen. Ein geringes Absinken des Bremsflüssigkeitsstands kann durch die Abnutzung der Bremsbeläge verursacht sein. Ist der Füllstand unter das Minimum abgesunken, einen 03_20 Vertragshändler oder eine autorisierte Vertragswerkstatt PIAGGIO aufsuchen und die Bremsanlage sorgfältig überprüfen lassen. -
Seite 52: Auffüllen Von Bremsflüssigkeit
Auffüllen von bremsflüssigkeit (03_21, 03_22, 03_23, 03_24, 03_25, 03_26, 03_27, 03_28, 03_29) Zum Nachfüllen wie folgt vorgehen: - Die Spiegel entfernen, indem man sie aus ihrem Sitz ausschraubt - Die beiden Schrauben «A» abschrauben und die Druckabdeckung entfernen. - Die beiden Schrauben «B» abschrauben und von beiden Seiten des Fahrzeugs die Schraube «C»... - Seite 53 NACH. NIEMALS BREMSFLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCHTEN BEHÄLTERN VERWENDEN. Empfohlene produkte Bremsflüssigkeit Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 03_24 03_25 03_26...
- Seite 54 03_27 03_28 03_29...
-
Seite 55: Batterie
Batterie (03_30, 03_31) Um an die Batterie zu gelangen, wie folgt vorgehen: - Das Fahrzeug auf den Hauptständer stellen - Die Sitzbank wie oben beschrieben öffnen - Die drei Schrauben «A» abschrauben und den Deckel «B» abnehmen Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert. -
Seite 56: Inbetriebnahme Einer Neuen Batterie
Monate nachladen. ACHTUNG DAS AUFLADEN DER BATTERIE MUSS MIT EINEM LADESTROM MIT 1/10 DER BATTERIE-NOMINALLEISTUNG ERFOLGEN UND DARF NICHT LÄNGER ALS 8 STUNDEN DAUERN. FÜR DAS AUFLADEN DER BATTERIE SOLLTEN SIE SICH AN EINE PIAGGIO-VERTRAGSWERKSTATT WENDEN. NACH EINEM AUSBAU... -
Seite 57: Sicherungen
DER BATTERIE BEIM WIEDEREINBAU AUF DIE RICHTIGEN KABELAN- SCHLÜSSE AN DEN BATTERIEPOLEN ACHTEN. Sicherungen (03_33, 03_34, 03_35) Die elektrische Anlage verfügt über sechs Schutzsicherungen, die unter der Sitzbank angebracht sind. Die Sitzbank wie zuvor beschrieben öffnen. Die drei Schrauben «A» abschrauben und den Deckel «B» abnehmen. In der Tabelle sind die Positionen und die technischen Angaben der im Fahrzeug befindlichen Sicherungen aufgeführt. - Seite 58 03_35 SICHERUNGEN Sicherung Nr. 1 Leistung:30A Geschützte Stromkreise: Hauptsicherung, Batterieladung Über Zündschloss: Sicherungen Nr. 5 und 6 Sicherung Nr. 2 Leistung: 15A Geschützte Stromkreise: Stromversorgung über Batterie: Vorbereitung für Diebstahlsicherung, Vorbereitung Steuerelektronik Sitzbanköffnung, Relais Kühlgebläse (Kontakt) Sicherung Nr. 3 Leistung: 15A Geschützte Stromkreise: Stromversorgung über Batterie...
- Seite 59 Helmfachbeleuchtung, Zündelektronik, Relais Einspritz- Ladung (Kontakt); Stromversorgung über Zündschlüssel Stellvorrichtung Sitzbanköffnung Sicherung Nr. 4 Leistung: 10A Geschützte Stromkreise: Stromversorgung über Batterie Relais Scheinwerfer (Kontakt), Instrumenteneinheit Sicherung Nr. 5 Leistung: 10A Geschützte Stromkreise: Stromversorgung über Zündschlüssel, Vorbereitung für Diebstahlsicherung, Vorbereitung Steuerelektronik Sitzbanköffnung, Blinkgeber, Flash Fernlicht,...
-
Seite 60: Lampen
Lampen LAMPEN Abblendlichtlampe Typ: Halogen H7 Menge: 1 Leistung: 12V - 55W Fernlichtlampe Typ: Halogen H7 Menge: 1 Leistung: 12V - 55W Lampe vorderes Standlicht Typ: LED Menge: - Leistung: - Vordere Blinkerlampe Typ: Rund BAU 15s Menge: 1 rechts - 1 links Leistung: 12V - 10W Lampe Bremslicht/hinteres Typ: LED... -
Seite 61: Auswechseln Der Scheinwerferlampen
Leistung: 12V - 10W Lampe Typ: Vollglas W5W Nummernschildbeleuchtung Menge: 1 Leistung: 12V - 5W Lampe Helmfachbeleuchtung Typ: Zylindrisch C5W Menge: 1 Leistung: 12V - 5W Lampe Beleuchtung Typ: LED Instrumenteneinheit Menge: 4 Leistung: - Auswechseln der scheinwerferlampen (03_36, 03_37, 03_38, 03_39) Zum Ausbau des Scheinwerfers wie folgt vorgehen: - Die beiden Schrauben «A»... - Seite 62 Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen. WARNUNG DIE LAMPEN FÜR FERNLICHT UND ABBLENDLICHT SIND HALOGENLAMPEN: UM DIE LAMPE NICHT ZU BESCHÄDIGEN, NIEMALS DIREKT MIT DEN FINGERN ANFASSEN. ACHTUNG 03_37 KEINE GEGENSTÄNDE ODER KLEIDUNGSSTÜCKE AUF DIE VORDERE SCHEINWERFEREINHEIT LEGEN ODER DARAUF TRANSPORTIEREN. DIES KANN ZUR ÜBERHITZUNG UND DARAUFHIN ZUM DURCHBRENNEN ODER ZUR BESCHÄDIGUNG DES GLASES FÜHREN.
-
Seite 63: Einstellung Des Scheinwerfers
Einstellung des scheinwerfers (03_40, 03_41, 03_42) Wie folgt vorgehen: - Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen, im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. - Den Scheinwerfer einschalten und prüfen, dass die obere Hell-Dunkel-Grenze an der Wand nicht über 9/10 der Scheinwerfermitte vom Boden und nicht unter 7/10 liegt. -
Seite 64: Vordere Blinker
- Leicht drücken, die Lampe gegen den Uhrzeigersinn drehen und sie herausnehmen. 03_43 WARNUNG DIE IN DER GLEICHEN EINHEIT VORHANDENEN STANDLICHT-LAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE PIAGGIO-VERTRAGS- WERKSTATT WENDEN, UM SIE AUSWECHSELN ZU LASSEN. 03_44 03_45... -
Seite 65: Rücklichteinheit
- Leicht drücken, die Lampe gegen den Uhrzeigersinn drehen und sie herausnehmen. 03_46 WARNUNG DIE IN DER GLEICHEN EINHEIT VORHANDENEN STANDLICHT-LAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE PIAGGIO-VERTRAGS- WERKSTATT WENDEN, UM SIE AUSWECHSELN ZU LASSEN. 03_47 03_48... -
Seite 66: Nummernschildbeleuchtung
Nummernschildbeleuchtung (03_49) Die angegebene Schraube abschrauben und die Lampenfassung herausnehmen. ACHTUNG NICHT AN DEN ELEKTRISCHEN KABELN ZIEHEN, UM DIE LAMPENFASSUNG ZU ENTFERNEN. 03_49 Helmfachbeleuchtung (03_50) Das Helmfach öffnen, das durch Druck befestigte Glas herausziehen und die Lampe wechseln. 03_50 Rückspiegel Die Einstellung der Rückspiegel erfolgt durch leichten Druck auf den Spiegelrand in die gewünschte Richtung. -
Seite 67: Hinterrad-Scheiben-Bremse
PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN. -
Seite 68: Loch Im Reifen
ACHTUNG SAND, SCHLAMM, SCHNEE-STREUSALZ USW. AUF DER STRASSE KANN DIE LEBENSDAUER DER BREMSBELÄGE ERHEBLICH BEEINTRÄCHTIGEN. UM DAS ZU VERMEIDEN, SOLLTE DAS FAHRZEUG BEI DIESEN STRASSENBE- DINGUNGEN HÄUFIG GEREINIGT WERDEN. Loch im reifen Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. -
Seite 69: Stilllegen Des Fahrzeugs
FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN. Stilllegen des fahrzeugs (03_52) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷... - Seite 70 Lappen säubern. Petroleum ist für den Lack schädlich. Eine Glanzbehandlung mit Silikonwachs darf erst nach erfolgtem Waschen durchgeführt werden. ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND.
-
Seite 71: Fehlersuche
NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AM LACK VERURSACHEN. UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHANISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN, NIE IN ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN. DIE VERWENDUNG VON SILIKON-WACHS KANN, JE NACH FAHRZEUGFARBE (SATINIERTE FAR- BEN), DIE LACKIERTEN OBERFLÄCHEN BESCHÄDIGEN. - Seite 72 STARTSCHWIERIGKEITEN (SIEHE ABSCHNITT «STARTSCHWIERIGKEITEN») Kein Benzin im Tank * Tanken Einspritzsystem beschädigt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Ausfall Kraftstoffpumpe Wenden Sie sich an eine autorisierte Vertragswerkstatt. Entladene Batterie Die Batterie laden * WICHTIG: DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST.
- Seite 73 GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt. Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verstopft oder Versuchen mit Pressluft verschmutzt durchzublasen, andernfalls auswechseln NZUREICHENDE REMSLEISTUNG...
- Seite 74 UNZUREICHENDE RADAUFHÄNGUNG / FEDERUNG Stoßdämpfer defekt, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt. Federvorspannung an den Stoßdämpfern falsch eingestellt. UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt.
-
Seite 75: Technische Daten
Beverly 300ie Kap. 04 Technische daten... - Seite 76 04_01...
-
Seite 77: Motordaten
MOTORDATEN Einzylinder 4-Taktmotor Hubraum 278 cm³ Bohrung X Hub 75 x 63 mm Verdichtungsverhältnis 11 ± 0,5: 1 Leerlaufdrehzahl 1.700 ± 100 U/Min Ventilsteuerung Vier Ventile, einzelne, kettengesteuerte obenliegende Nockenwelle. Ventilspiel Einlass: 0,10 mm - Auslass: 0,15 Maximale Leistung 16,3 kW bei 7.250 U/Min Maximales Drehmoment 23 Nm bei 5.750 U/Min Antrieb... - Seite 78 Vorverstellung des Zündzeitpunktes und getrennte Zündspule. Vorzündung Mit von der Zündelektronik gesteuerter dreidimensionalen Mappe. Benzinversorgung Elektronische Einspritzung 32 MIU1.E9 mit Drosselkörper Ø 32 mm und elektrischer Benzinpumpe. Zündkerze NGK CR8EKB Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator und Lambdasonde. Abgasnorm EURO 3 FAHRZEUGDATEN...
- Seite 79 Hinterradbremse Hydraulische Scheibenbremse Ø 240 mm mit Bremshebel links am Lenker. Radfelgentyp Aus Leichtmetall. Vordere Radfelge 3,00" x 16" Hintere Radfelge 3,50" x 14" Vorderreifen 110/70 - 16'' 52P oder 52S Tubeless Hinterer Reifen 140/70 - 14'' 68P oder 68S Tubeless Reifendruck vorderer Reifen (mit 2,2 Bar (2,2 Bar)
-
Seite 80: Bordwerkzeug
Bordwerkzeug (04_02) Das Bordwerkzeug ist unter der Sitzbank verstaut. Das Bordwerkzeug umfasst: • Ein Rohrschlüssel. • Ein doppelter Schraubenzieher. • Ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. • Ein Abziehwerkzeug für Sicherungen • Ein Hebel für Rohrschlüssel • Ein doppelter TORX-Schlüssel 04_02... -
Seite 81: Ersatzteile Und Zubehör
Beverly 300ie Kap. 05 Ersatzteile und zubehör... -
Seite 82: Hinweise
SATZ NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIE- LEISTUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. - Seite 83 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
-
Seite 85: Das Wartungsprogramm
Beverly 300ie Kap. 06 wartungsprogra... -
Seite 86: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 87 Km x 1.000 Elektrische Anlage und Batterie Kühlflüssigkeitsstand * Bremsflüssigkeit * Motoröl Hinterradgetriebeöl Bremsbeläge Laufschuhe / Variatorrollen Reifendruck und Abnutzung Probefahrt Radaufhängung / Federung Lenkung I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN C: REINIGEN, R:AUSWECHSELN, A:EINSTELLEN, L:SCHMIEREN * Alle 2 Jahre wechseln. ** Bei intensivem Gebrauch auf Schotterstraßen öfter reinigen TABELLE EMPFOHLENE PRODUKTE Produkt...
- Seite 88 Produkt Beschreibung Angaben AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit AGIP GP 330 Fett für Bremshebel, Gasgriff Weißes Fett Spray auf Basis von Kalziumseife NLGI 2 ISO-L-XBCIB2 AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA AGIP BRAKE 4...
- Seite 89 INHALTSVERZEICHNIS Fahrzeug: 7 Batterie: 55, 56 Sicherungen: 57 Blinker: 64 Starten: 31 Bordwerkzeug: 80 Ständer: 33 Kontrollen: 26 Bremsflüssigkeit: 52 Wartung: 39 Lampen: 60 Cockpit: 9 Loch im Reifen: 68 Luftfilter: 48 Zündkerze: 47 Display: 11 Zündschloss: 12 Motoröl: 41 Einfahren: 30 Reifen: 45, 68 Reifendruck: 28...
- Seite 90 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
