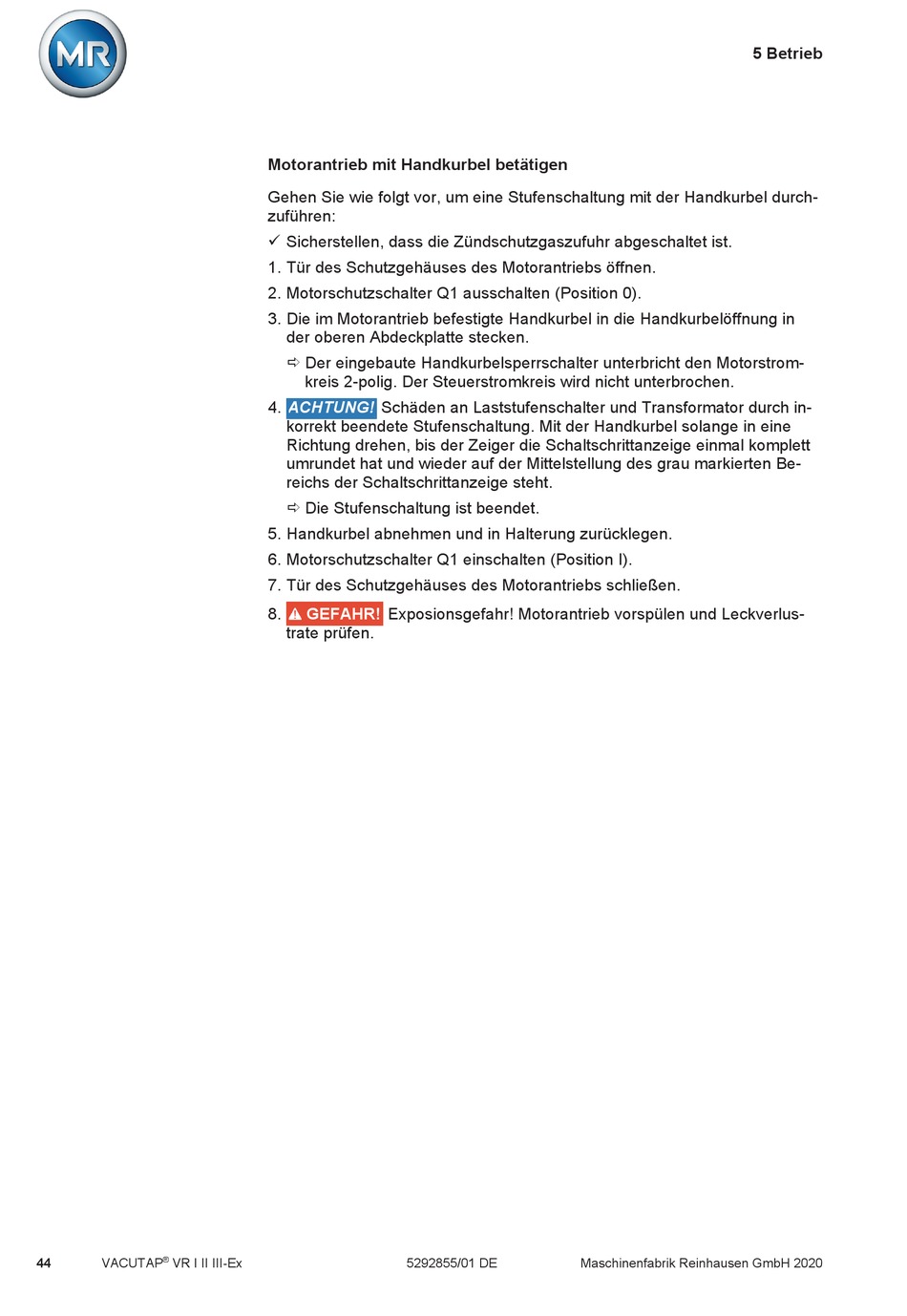

MR VACUTAP VR I II III-Ex Betriebsanleitung Seite 44

®
44 VACUTAP VR I II III-Ex
Motorantrieb mit Handkurbel betätigen
Gehen Sie wie folgt vor, um eine Stufenschaltung mit der Handkurbel durch-
zuführen:
ü Sicherstellen, dass die Zündschutzgaszufuhr abgeschaltet ist.
1. Tür des Schutzgehäuses des Motorantriebs öffnen.
2. Motorschutzschalter Q1 ausschalten (Position 0).
3. Die im Motorantrieb befestigte Handkurbel in die Handkurbelöffnung in
der oberen Abdeckplatte stecken.
ð Der eingebaute Handkurbelsperrschalter unterbricht den Motorstrom-
kreis 2-polig. Der Steuerstromkreis wird nicht unterbrochen.
4. ACHTUNG! Schäden an Laststufenschalter und Transformator durch in-
korrekt beendete Stufenschaltung. Mit der Handkurbel solange in eine
Richtung drehen, bis der Zeiger die Schaltschrittanzeige einmal komplett
umrundet hat und wieder auf der Mittelstellung des grau markierten Be-
reichs der Schaltschrittanzeige steht.
ð Die Stufenschaltung ist beendet.
5. Handkurbel abnehmen und in Halterung zurücklegen.
6. Motorschutzschalter Q1 einschalten (Position I).
7. Tür des Schutzgehäuses des Motorantriebs schließen.
8. GEFAHR! Exposionsgefahr! Motorantrieb vorspülen und Leckverlus-
trate prüfen.
