38 VACUTAP VR I II III-Ex
1. Verbindungsleitung zwischen dem Rohrleitungsanschluss E2 und einem
der Rohrleitungsanschlüsse R, S oder Q herstellen, um gleiche Druckver-
hältnisse im Ölgefäß und Transformator während der Evakuierung sicher-
zustellen.

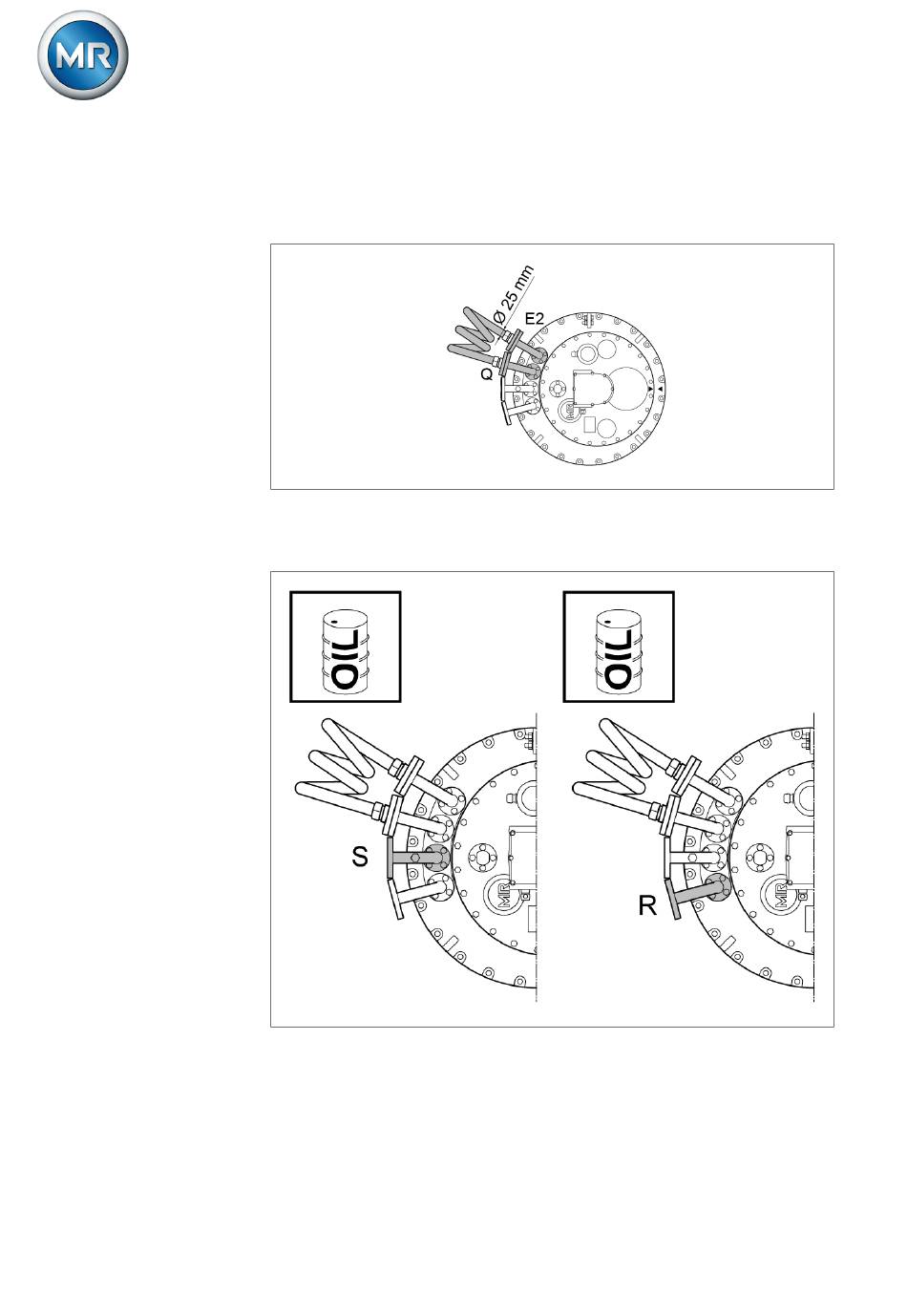

Abbildung 16: Verbindungsleitung zwischen E2 und Q
2. Laststufenschalter über einen der beiden freien Rohrleitungsanschlüsse
des Laststufenschalterkopfes mit neuer Isolierflüssigkeit füllen.
Abbildung 17: Rohrleitungsanschluss S und R
3. Isolierflüssigkeitsprobe aus dem Ölgefäß entnehmen.
4. Temperatur der Probe unmittelbar nach der Entnahme protokollieren.
5292855/01 DE
4 Inbetriebnahme
