Typenschild - MR VACUTAP VR I II III-Ex Betriebsanleitung

3 Produktbeschreibung
Ansicht von oben

3.2.4.1.3 Typenschild

Maschinenfabrik Reinhausen GmbH 2020

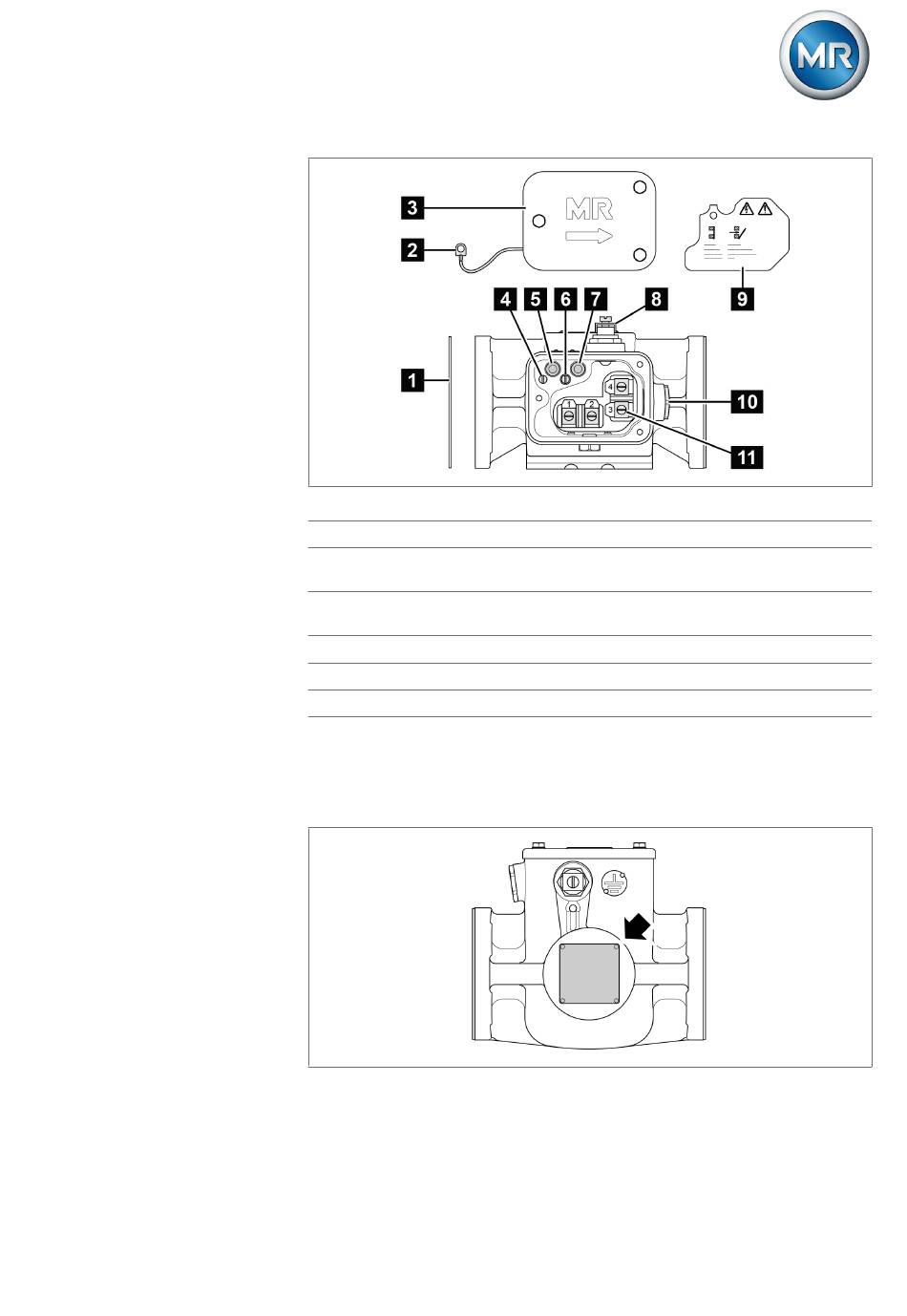

Abbildung 11: RS 2001-Ex
1 Dichtung
3 Klemmenkastendeckel
5 Prüftaster BETRIEB (Rückstellung)
7 Prüftaster AUS (Probeauslösung)
9 Schutzabdeckung
11 Anschlussklemme
Das Typenschild des explosionsgeschützten Schutzrelais befindet sich auf
der Rückseite des Produkts.
Abbildung 12: Position des Typenschilds
5292855/01 DE
2 Potentialanlenkung
4 Schlitzschraube für Potentialanlen-
kung
6 Schlitzschraube für Schutzabde-
ckung
8 Schutzleiteranschluss
10 Blindstopfen
®
VACUTAP VR I II III-Ex 31
