5.7.2 Stele montieren
Montagematerial und Werkzeug
•
Passende Verschraubung zu gewählter Bodenverankerung
•
4 Karosseriescheiben (DIN 9021 10,5 mm, V2A) (nicht im Lieferumfang)
•
Gabel- oder Ringschlüssel SW 17
•
Drehmomentschlüssel

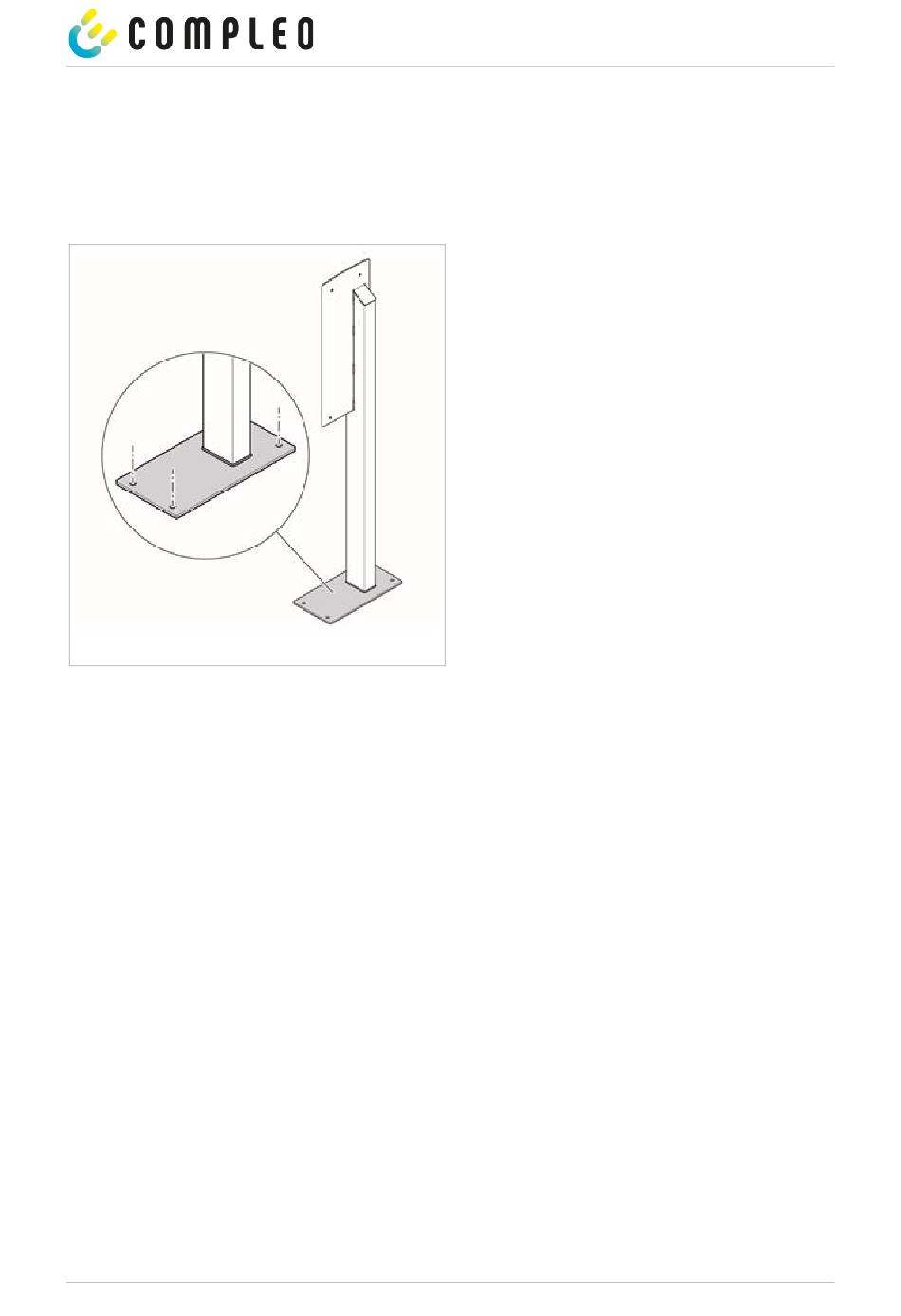

Abb. 11: Verschraubung
2021-11
Durchführung der Montage
1.
Stele über den eingebrachten
Bodenverankerungen platzieren. Dabei die
Zuleitungen sorgfältig weiter aus der oberen
Öffnung ziehen, um eine Schlaufenbildung zu
vermeiden.
2.
Stele ausrichten, sodass die
Befestigungslöcher mit den
Befestigungspunkten Bodenverankerungen
übereinstimmen. Dabei kontrollieren, dass
keine Zuleitungen gequetscht werden!
3.
Unterlegscheiben über den
Befestigungslöchern der Stele platzieren, die
Schraubbefestigungen durchstecken und diese
handfest anziehen.
4.
Verbindung und Stele auf korrekten Sitz
kontrollieren und die Verschraubungen
kreuzweise anziehen. Dabei die
entsprechenden Anzugsmomente beachten!
A01Axxxxxx.xx | 01
Installation
31
