Montage
Stutzen ≥ DN300

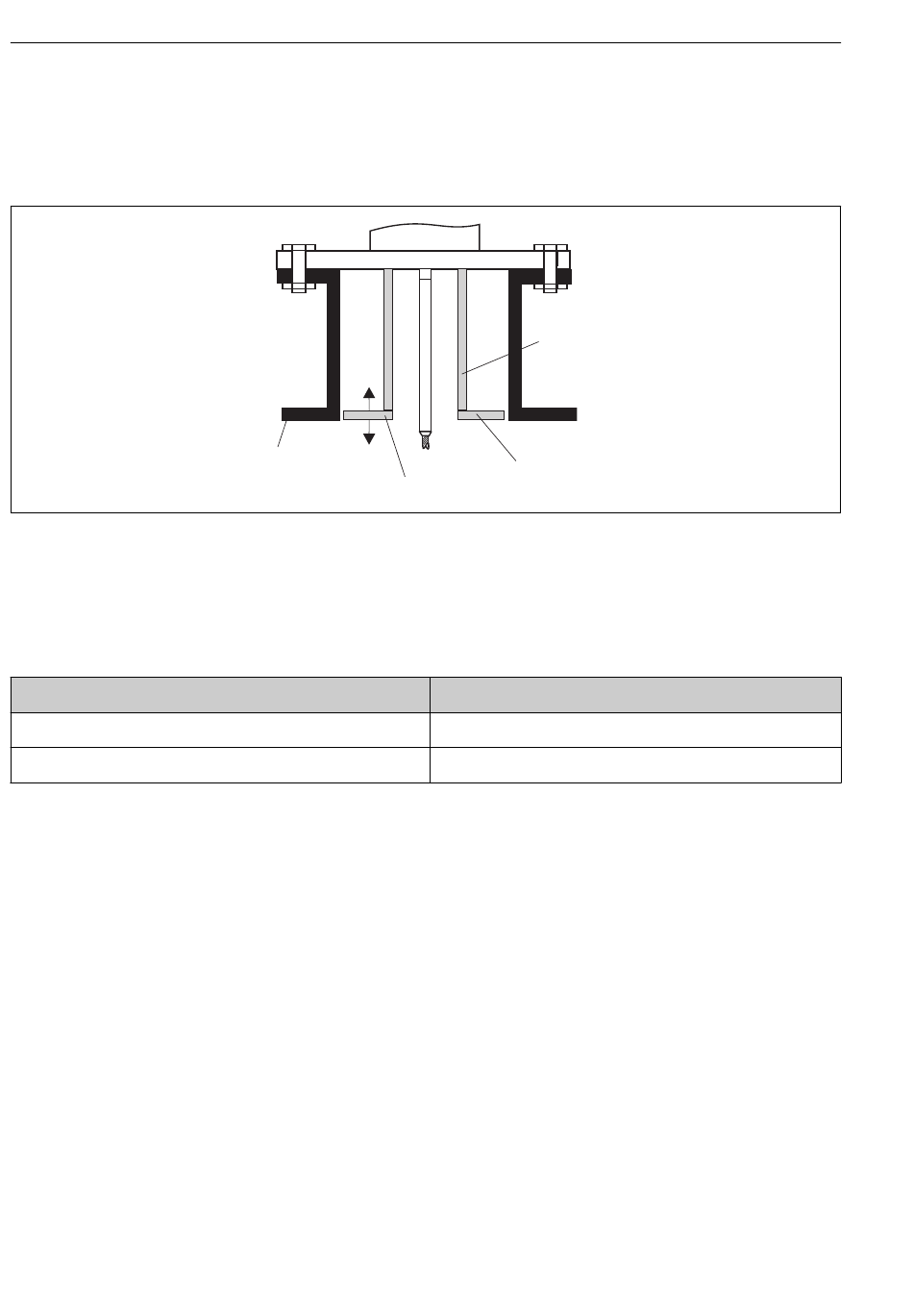

Wenn der Einbau in Stutzen ≥ 300 mm/12" nicht vermeidbar ist, muss der Einbau entspre-
chend folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
1 Stutzenunterkante
2 Ungefähr bündig mit Stutzenunterkante (± 50 mm)
3 Platte
4 Rohr  150 ... 180 mm
Stutzendurchmesser
300 mm (12")
≥ 400 mm (16")
18
1
2
Plattenduchtmesser
280 mm (11")
≥ 350 mm (14")
Levelflex FMP50 HART
4
3
A0014199
