Anschluss eines Hall-Sensors
Achten Sie beim Anschluss von Hall-Sensoren auf die richtige Polung.
Zuordnung der Anschlüsse:
Hall-Sensor
Masseanschluss
()
Versorgungsspannung
(+)
Ausgang

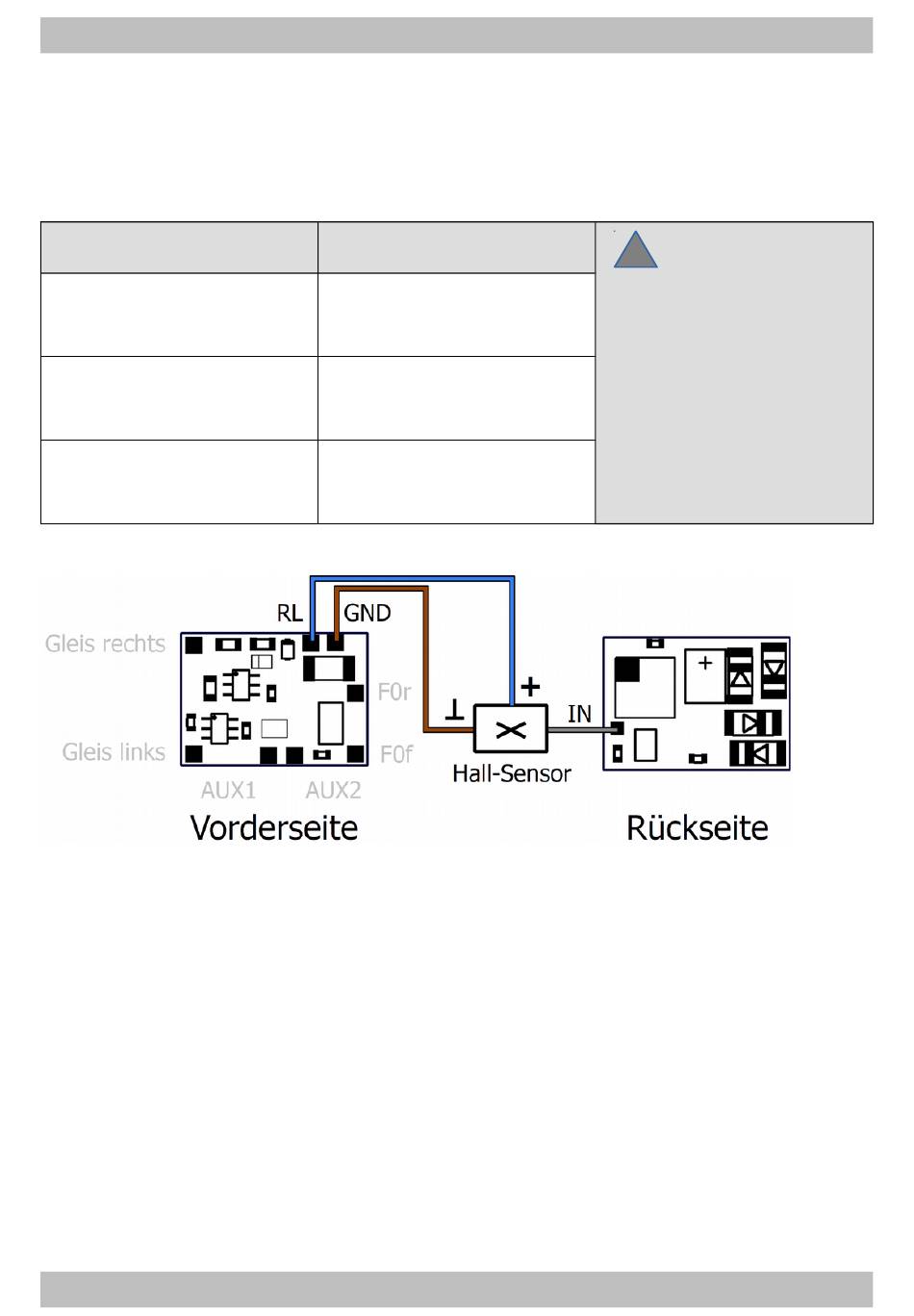

Fig. 4: Anschluss eines Hall-Sensors an den Schalteingang
Seite 24
Decoder
Masseanschluss
(GND)
Spannungsausgang
(RL)
Schalteingang
(IN)
FD-R Basic.3
!
Wenn Sie den
Masseanschluss und
den Anschluss der
Versorgungs-
spannung
vertauschen, kann der
Hall-Sensor
beschädigt werden.
