Installation des Geräts
2.6.2 Anschließen der Gleichspannungsversorgung (DC)
2.
3.
16
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
2
1 3
Plusklemme
1
Minusklemme
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

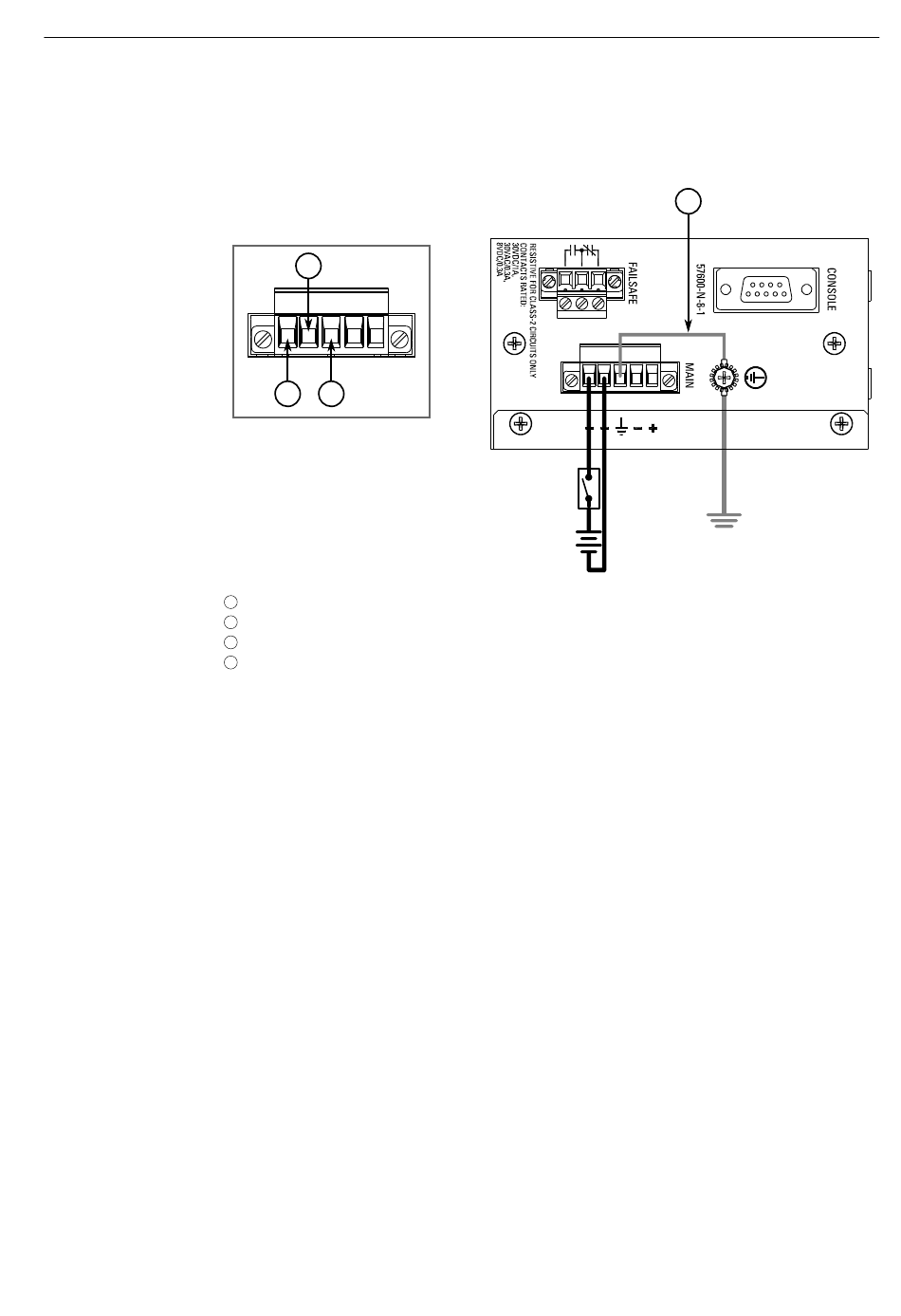

Abbildung 2.7 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
4
±
±
