Installation des Geräts
2.6.1 Anschließen der AC/DC-Hochspannungsversorgung
2.
14
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
1
2
3
Plusklemme/stromführend (+/L)
1
Minusklemme/neutral (-/N)
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

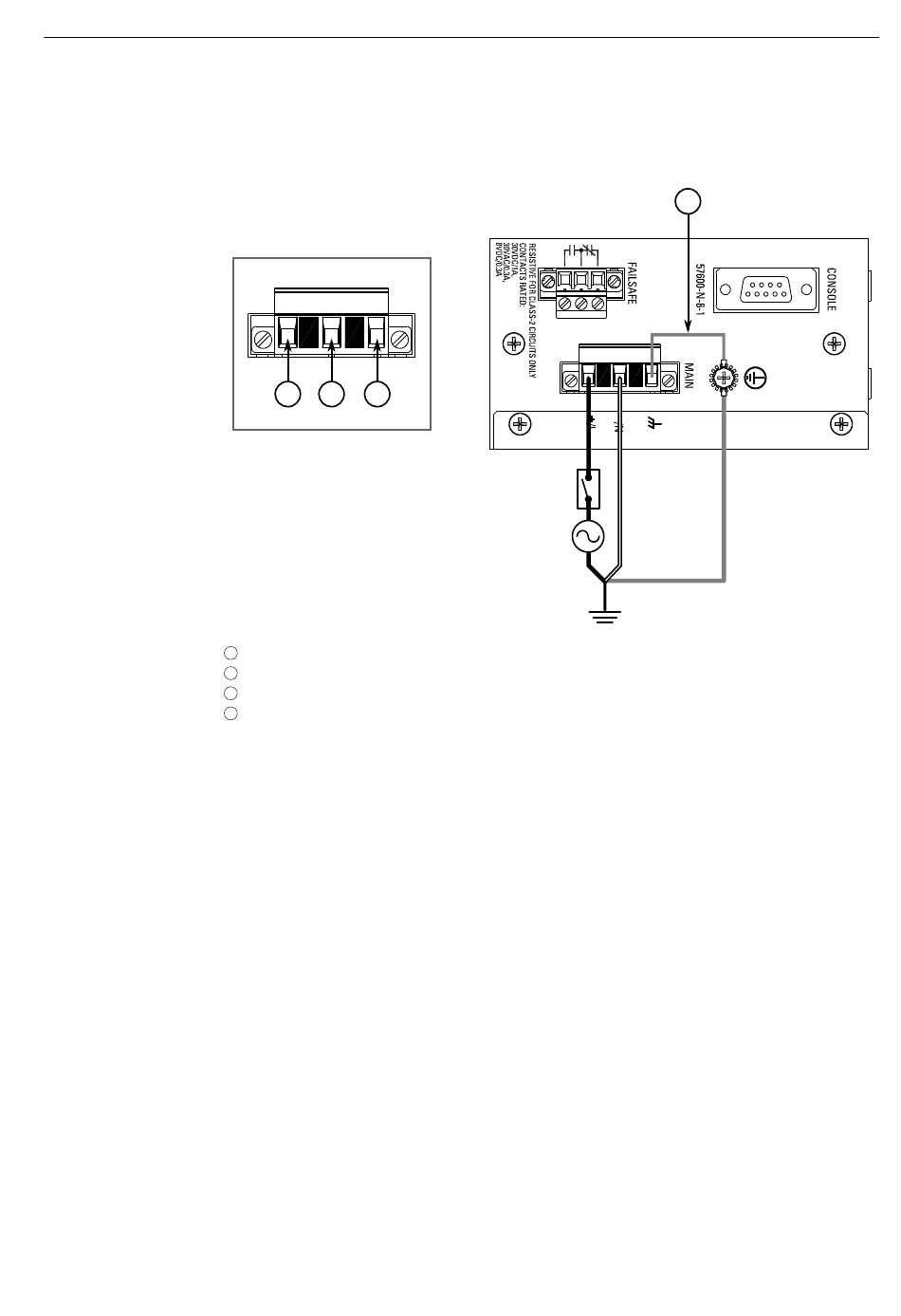

Abbildung 2.5
Klemmenblockverdrahtung
4
RUGGEDCOM RS930L
Montagehandbuch, 02/2020, C79000-G8900-1034-06
