AUTODOME IP starlight 7000i

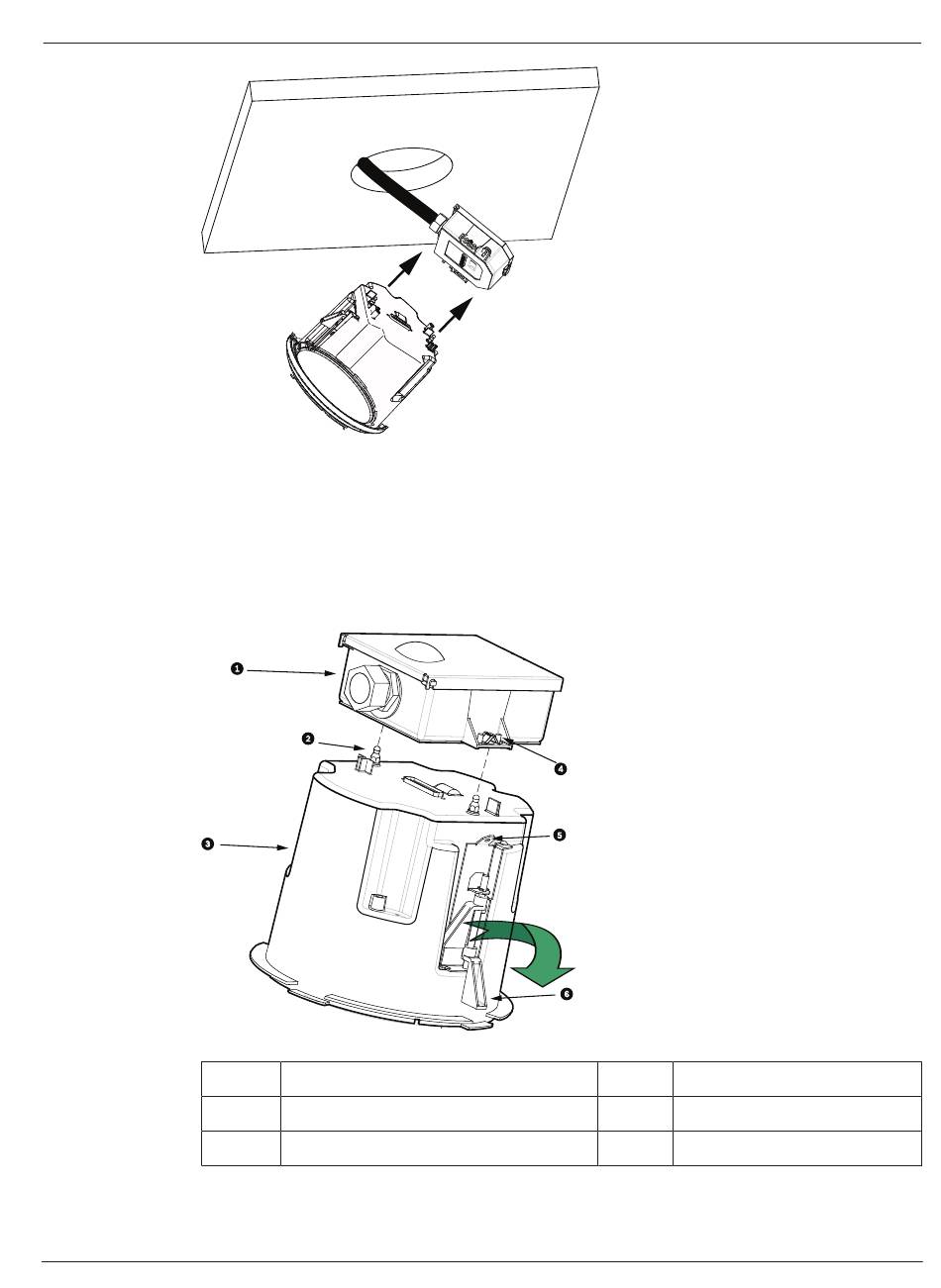

Abbildung 7.5: Montieren des Gehäuses an die Interface-Box
1.
2.
3.
Abbildung 7.6: Deckeneinbaugehäuse und Interface-Box
1
2
3
Bosch Security Systems
Führen Sie das Deckeneinbaugehäuse durch das Loch in der Decke ein, um zu
überprüfen, ob die Lochkante die Einheit trägt. Nehmen Sie das Gehäuse anschließend
wieder aus dem Loch.
Richten Sie die Kugelzapfen des Deckeneinbaugehäuses auf die Kugelzapfenhalter an der
Interface-Box aus, und bringen Sie sie an.
Ziehen Sie die beiden (2) Flügelschrauben fest, um die Interface-Box am Gehäuse zu
sichern.
Interface-Box
Kugelzapfen
Deckeneinbaugehäuse
Installation Manual de
Montieren der Deckeneinbauhalterung | de
4 Flügelschraube
5 Befestigungspunkt
6 Deckenklammer
