7.6 Interface-Box-Anschlüsse
Die folgende Abbildung ist eine detaillierte Darstellung der Interface-Box für den
Deckeneinbau.

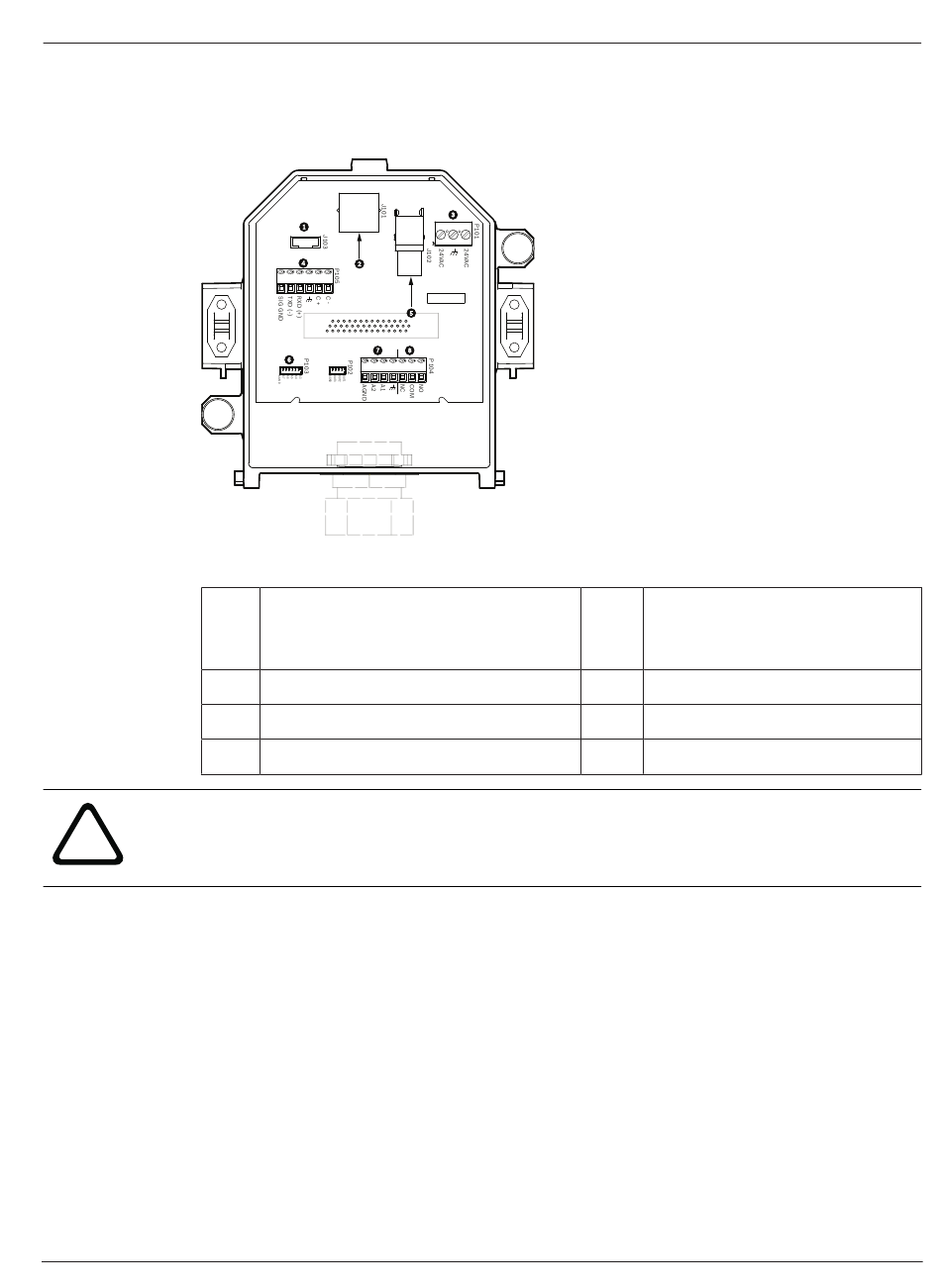

Abbildung 7.3: Interface-Box für den Deckeneinbau
1
2
3
4
Warnung!
Nur 24-VAC-Stromversorgung der Klasse 2.
!
7.7 Installieren der Deckendichtung (IP54-Gehäuse)
Um die Schutzart IP54 zu erfüllen, müssen Sie die Deckendichtung (zusammen mit den
anderen Elementen zum Schutz der Kamera und zur Erfüllung der Schutzart IP54) wie in der
Abbildung unten gezeigt installieren. Wenn Sie anstelle des werkseitig installierten weißen
Zierrings den optionalen schwarzen Zierring verwenden, müssen Sie darüber hinaus auch die
Zierringdichtung montieren, um den Schutz nach IP54 zu gewährleisten. (Eine schrittweise
Installationsanleitung finden Sie unter Replace trim ring .)
Bosch Security Systems
Lichtwellenleiter
Ethernet Video
Stromversorgung Dome
Dateneingang/-ausgang
Installation Manual de
Montieren der Deckeneinbauhalterung | de
5 Videokoaxialkabel
[nicht bei AUTODOME 7000 Serie
Kameras]
6 Alarmeingang
7 Analogeingang
8 Relais
21
