16 de | Austauschen von Zierring und Kuppel
6

Austauschen von Zierring und Kuppel

Ersetzen des Zierrings (optional) (Deckeneinbaumodelle)
Die Dome-Kuppel für Deckeneinbaumodelle der AUTODOME 7000 wird mit einem montierten
weißen Zierring geliefert. Ein optionaler schwarzer Zierring ist im Lieferumfang enthalten.
Gehen Sie wie folgt vor, um den weißen Zierring auszutauschen:
1.
2.
3.
4.
5.
Austauschen der Kuppel beim Deckeneinbaugehäuse

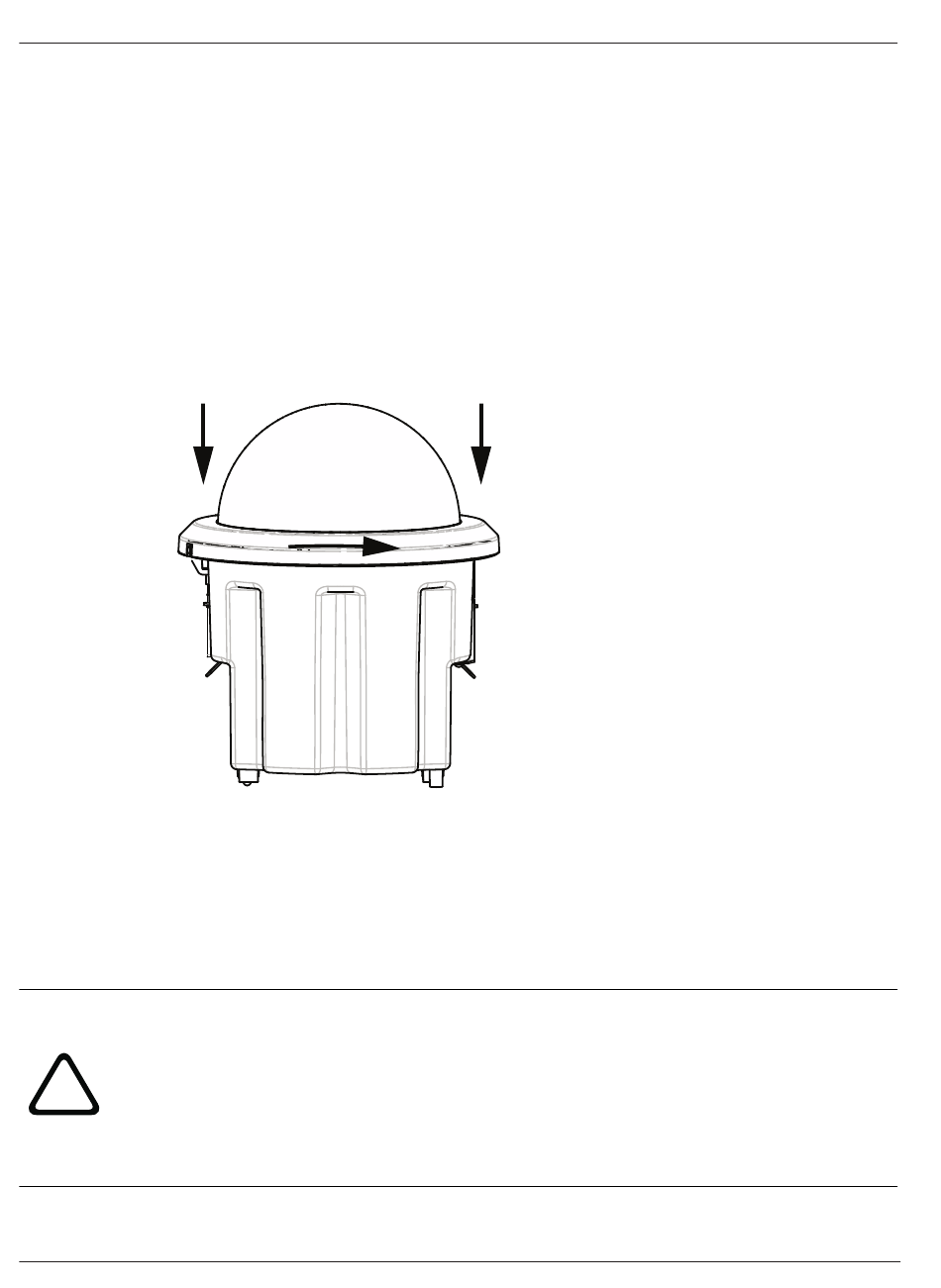

Abbildung 6.1: Deckeneinbaukuppel
1.
2.
3.
Warnung!
Der Zierring kann u. U. verformt werden.
Wenn der Zierring nicht ganz in die Ausgangsposition zurückgedreht wird, ist die
Schraubenbohrung am Zierring nicht in Deckung mit der Schraubenbohrung am Gehäuse.
!
Aufgrund der Schraube im Zierring ist die Schraubenbohrung im Gehäuse jedoch nicht zu
sehen. Wird nun die Schraube im Zierring angezogen, kann sie nicht in die Schraubenbohrung
im Gehäuse eingreifen. Wird in dieser Position die Schraube im Zierring weiter eingeschraubt,
kann der Zierring verformt werden.
4.
2019-10 | 0.3 |
Entfernen Sie die vier (4) Kreuzschlitzschrauben am Innenring.
Nehmen Sie den weißen Zierring ab.
Stellen Sie bei Deckeneinbaumodellen sicher, dass die Zierringdichtung richtig
angebracht ist. (Eine Darstellung der richtigen Platzierung der Dichtung finden Sie im
Abschnitt Installieren der Deckendichtung (IP54-Gehäuse), Seite 21.)
Setzen Sie den schwarzen Zierring auf den Innenring.
Setzen Sie die vier (4) Schrauben wieder ein und ziehen Sie sie fest.
Markieren Sie an der Decke die Schraubenbohrung im Deckeneinbaugehäuse. Verwenden
Sie dafür ein nicht permanentes Schreibgerät (z. B. Kreide oder Bleistift).
Setzen Sie die Kuppel auf das Kameramodul und richten Sie beide aufeinander aus.
Drehen Sie den Zierring (nicht die Kuppel) im Uhrzeigersinn, bis er in der
Ausgangsposition am Gehäuse einrastet. Der Ring ist möglicherweise schwer zu drehen.
Richten Sie die beiden Schraubenbohrungen anhand der Kreide‑ oder Bleistiftmarkierung
auf Deckung aus.
Beseitigen Sie ggf. die Kreide‑ oder Bleistiftmarkierung.
