AUTODOME IP starlight 7000i

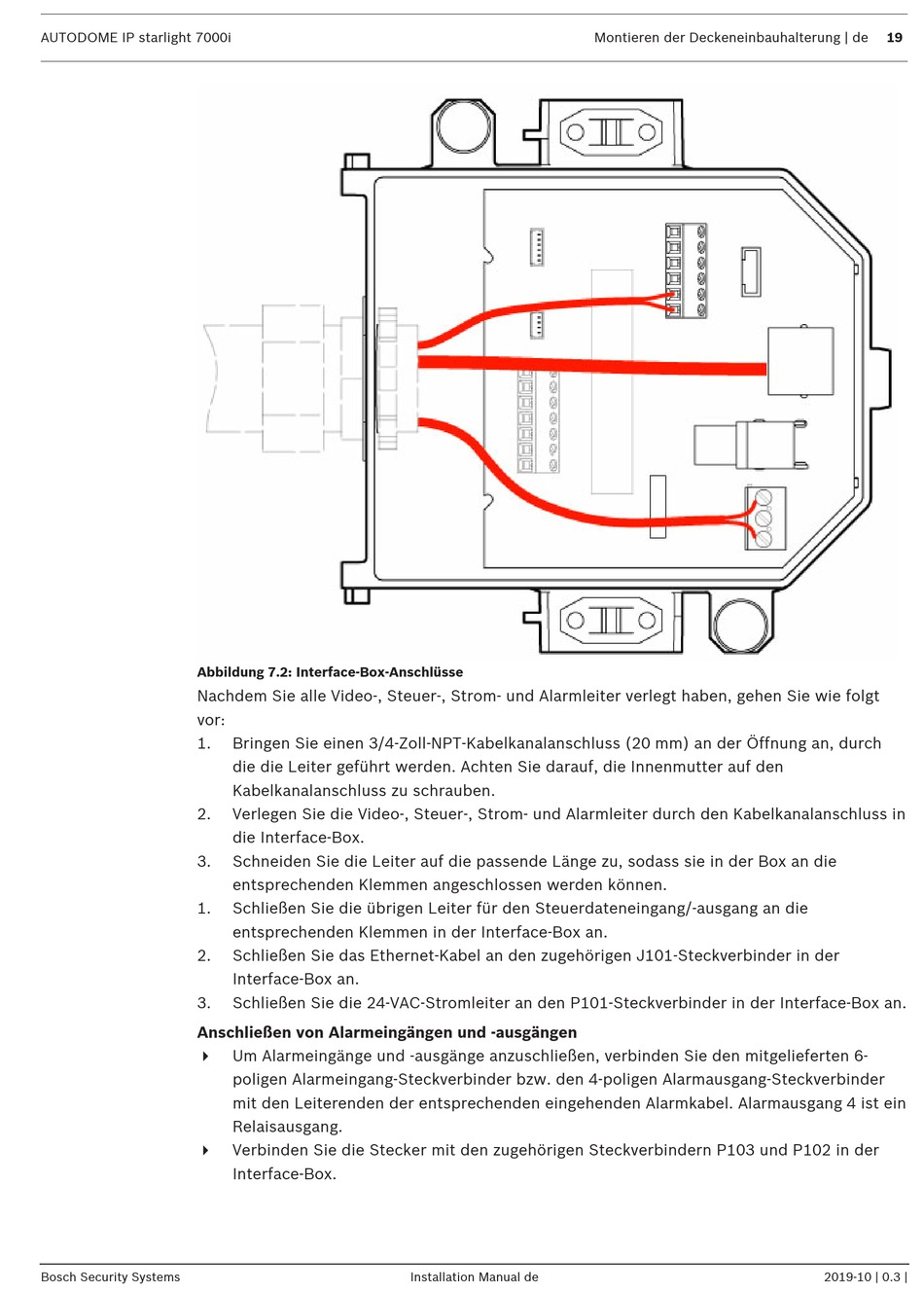

Abbildung 7.2: Interface-Box-Anschlüsse
Nachdem Sie alle Video‑, Steuer‑, Strom‑ und Alarmleiter verlegt haben, gehen Sie wie folgt
vor:
1.
2.
3.
1.
2.
3.
Anschließen von Alarmeingängen und ‑ausgängen
4
4
Bosch Security Systems
Bringen Sie einen 3/4-Zoll-NPT-Kabelkanalanschluss (20 mm) an der Öffnung an, durch
die die Leiter geführt werden. Achten Sie darauf, die Innenmutter auf den
Kabelkanalanschluss zu schrauben.
Verlegen Sie die Video‑, Steuer‑, Strom‑ und Alarmleiter durch den Kabelkanalanschluss in
die Interface-Box.
Schneiden Sie die Leiter auf die passende Länge zu, sodass sie in der Box an die
entsprechenden Klemmen angeschlossen werden können.
Schließen Sie die übrigen Leiter für den Steuerdateneingang/-ausgang an die
entsprechenden Klemmen in der Interface-Box an.
Schließen Sie das Ethernet-Kabel an den zugehörigen J101-Steckverbinder in der
Interface-Box an.
Schließen Sie die 24-VAC-Stromleiter an den P101-Steckverbinder in der Interface-Box an.
Um Alarmeingänge und ‑ausgänge anzuschließen, verbinden Sie den mitgelieferten 6-
poligen Alarmeingang-Steckverbinder bzw. den 4-poligen Alarmausgang-Steckverbinder
mit den Leiterenden der entsprechenden eingehenden Alarmkabel. Alarmausgang 4 ist ein
Relaisausgang.
Verbinden Sie die Stecker mit den zugehörigen Steckverbindern P103 und P102 in der
Interface-Box.
