DE
MONTAGE

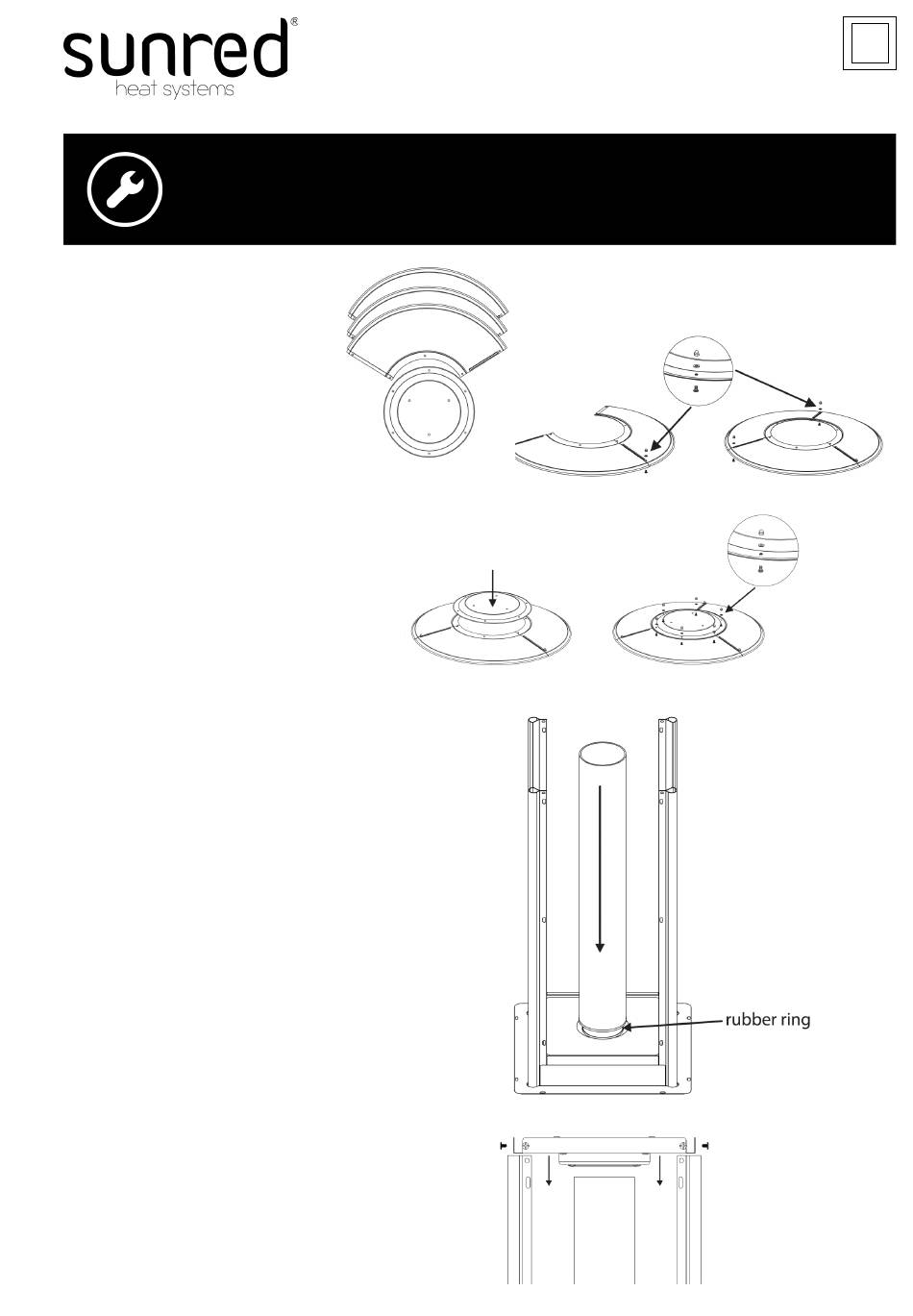

Schritt 4
Schieben Sie die Reflektorplatte auf
die Reflektorpanelen. Setzen Sie
eine GG-Schraube ein. Schieben Sie
eine FF-Unterlegscheibe über das
Schraubenende der Schraube
M6x10 II und schrauben Sie eine HH
-Überwurfmutter locker fest. Wie-
derholen Sie den Vorgang, um die
Montage aller drei Abschnitte abzu-
schließen. Ziehen Sie alle an der
gerollten Kante fest an.
Schritt 5
Reflektor A montieren. Drei Reflek-
torteile an den Mittelring anschlie-
ßen. Verwenden Sie die Schrauben
GG, Unterlegscheiben FF und Hut-
muttern HH.
Schritt 6
Setzen Sie den Glaszylinder E ein.
Der Gummiring muss nach unten
zeigen.
Schritt 7
Befestigen Sie die obere Platte an
den vier Halterungen, die von den
Schrauben AA gehalten werden.
54
