Rollixo io

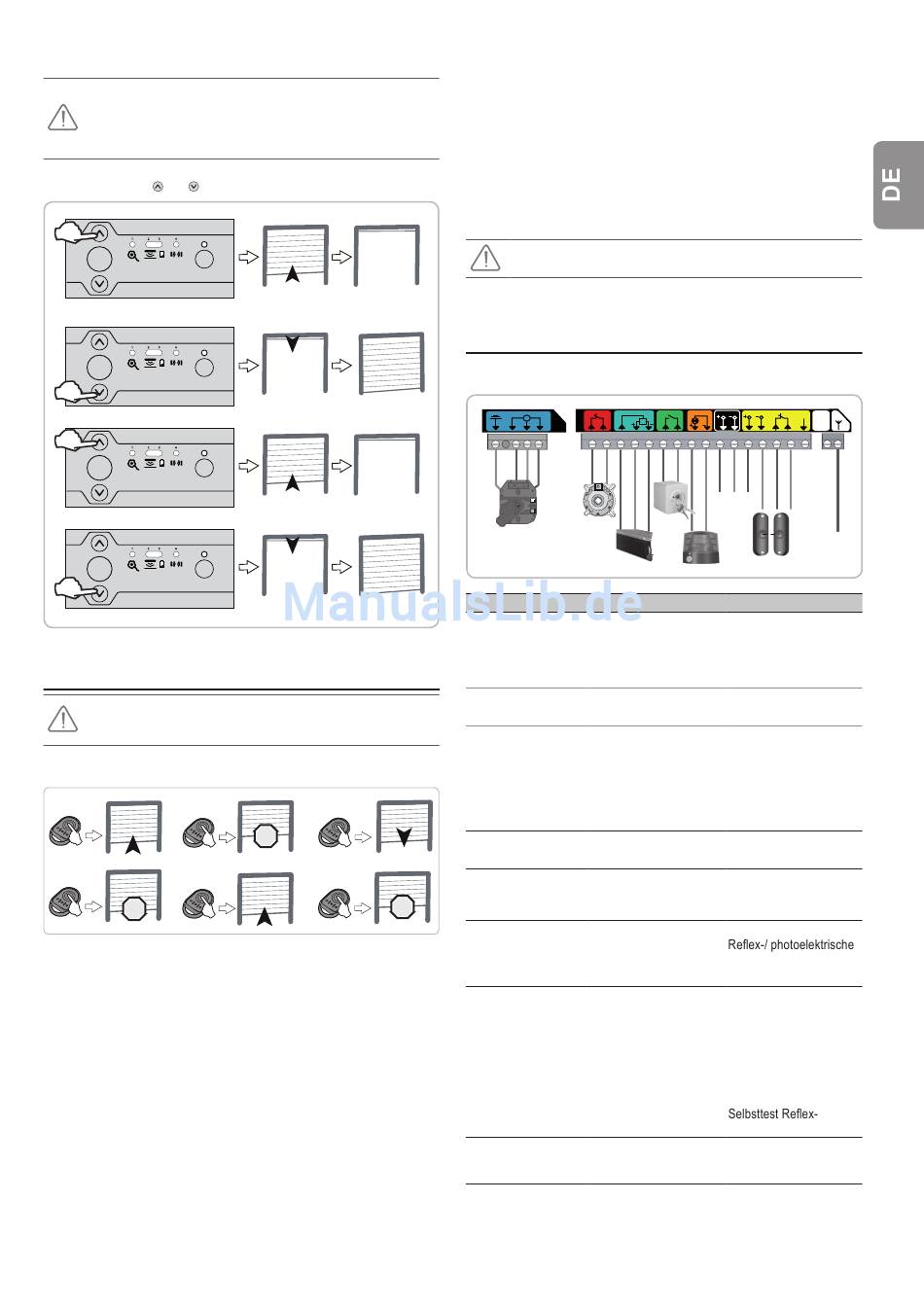

6.3 Erkennung der Magnete

Für den sicheren Torbetrieb gehen Sie unbedingt wie folgt vor.
Das Tor muss vor Beginn der Erkennung der Magnete in einer
Zwischenposition stehen.
Drücken Sie während der Erkennung der Magnete nicht auf die

Sicherheitsleiste.

Führen Sie zwei komplette Zyklen durch (Öffnen und Schließen), verwenden
Sie hierzu die Tasten und .
1 2 3 4
STOP Prog
1 2 3 4
STOP Prog
1 2 3 4
STOP Prog
1 2 3 4
STOP Prog
7 - FUNKTIONSPRÜFUNG DES
EMPFÄNGERS
Nach Abschluss der Installation muss unbedingt überprüft werden,
ob die Kraftbegrenzung die Anforderungen des Anhangs A der Norm
EN 12 453 erfüllt.

7.1 Betrieb im sequenziellen Modus

STOP

7.2 Integrierte Beleuchtung

Die Beleuchtung leuchtet jedes Mal auf, wenn ein Befehl an den Empfänger
gesendet wird.
Sie erlischt automatisch 2 Minuten nach Ende der Torbewegung.

7.3 Gelbe Signalleuchte

Die gelbe Signalleuchte blinkt nach jeder Betätigung des Empfängers mit oder
ohne eine Vorwarnzeit von 2 Sekunden - je nach gewählter Voreinstellung.
Sie beendet das Blinken, wenn das Tor zum Stillstand gekommen ist.

7.4 Fotozellen

Wenn die Lichtschranke während des Schließens des Tors unterbrochen wird,
hält das Tor an und öffnet sich wieder komplett.
Wenn die Lichtschranke beim Öffnen des Tors unterbrochen wird, bewegt das
Tor sich weiter.
7.5 Sicherheitsleiste
Copyright © 2014 Somfy SAS. All rights reserved.
STOP
STOP
Wenn während des Torschließens die Sicherheitsleiste aktiviert wird, hält das
Tor an und öffnet sich wieder teilweise.
Wenn die Sicherheitsleiste beim Öffnen des Tores aktiviert wird, bewegt das
Tor sich weiter.

7.6 Alarm (optional)

Der Alarm ertönt 2 Minuten lang, wenn versucht wird, das komplett
geschlossene Tor von Hand zu öffnen. Solange der Alarm ertönt, ist keine
Torbewegung möglich.
Drücken Sie, während der Alarm ertönt, auf eine Taste eines eingelernten
Funksenders, um den Alarm auszuschalten.
Der Alarm kann nur mit einem eingelernten Funkhandsender
ausgeschaltet werden.
8 - ANSCHLUSS DER
PERIPHERIEOBJEKTE

8.1 Allgemeiner Schaltplan

Stop Safety Edge
M
Sec
L1 N L2
1 2 3 4 5 6 7 8
R
Klemme Klemmentyp Anschluss
1 Schutzleiter Antrieb RDO CSI 50 oder
60
2 L1
3 Neutralleiter
4 L2
5 Anschluss Abrollsicherung -
Anschluss NG
6 Common
7 Anschluss Eingang für
Sicherheitsausrüstungen -
Sicherheitsleiste
8 12 VDC Stromversorgung 12 VDC
9 0 VDC
10 Anschluss Anschluss NO
11 Common
12 24 VDC Ausgang gelbe
Signalleuchte 24 V - 3,5 W
13 0 VDC
14 24 VDC Spannungsversorgung 24
V TX-Fotozelle
15 0 VDC
16 24 VDC Spannungsversorgung 24
V RX-Fotozelle
17 0 VDC
18 Common
19 Anschluss Sicherheitseingang
Lichtschranke (NG)
20 Testausgang Testausgang
Lichtschranke
22 Antenne 433,42 MHz
KeySwitch 24V dc 24V Cell Sec Cell Test
Flash
Sec
9 10 11 12 13 14 15 16 17 18 19 20
24 VDC 24 Vdc
Antenne
Kommentar
Drahtgebundene
Ohmsche
Sicherheitsleiste 8k2
(Klemmen 7 - 8)
Drahtgebundene
optische Sicherheitsleiste
(Klemmen 7 - 8 - 9)
Sequenzielle Steuerung
Glühbirne 4 W max.
Spannungsversorgung
Sendezelle
Spannungsversorgung
photoelektrische
Empfängerzelle
Lichtschranke
Keine Außenantenne
anschließen (nicht
kompatibel)
Ant
22
Antenne
