Kassettenmarkise
1.2.3 Kabeldurchführung (nur bei Motorantrieb)
Die Zuleitung ist mit dem Motorantrieb VDE – gerecht zu verlegen. Es ist dabei darauf
zu achten, dass über das Kabel kein Wasser in den Motorkopf eindringen kann.
1.2.4 Seitenkappe lösen bzw. befestigen (bei Bedarf)
Abnehmen der Kasten-Seitenkappe
Zum Einstellen der Neigung und zum späteren Wechsel des Tuches und Motors, kann
es notwendig werden, die seitlichen Kappen zu demontieren. Dazu ist der runde
Aufkleber vorsichtig von der Kappe abzuziehen. Darunter befindet sich
eine Schraube, die unter Zuhilfenahme eines Kreuzschlitzschraubendrehers (PH Gr.2)
heraus zu drehen ist. Eine zweite Schraube befindet sich, im Inneren der Markise, die
ebenfalls heraus zu drehen ist (dazu Markise herausfahren). Die Kappe lässt sich nun
abnehmen.

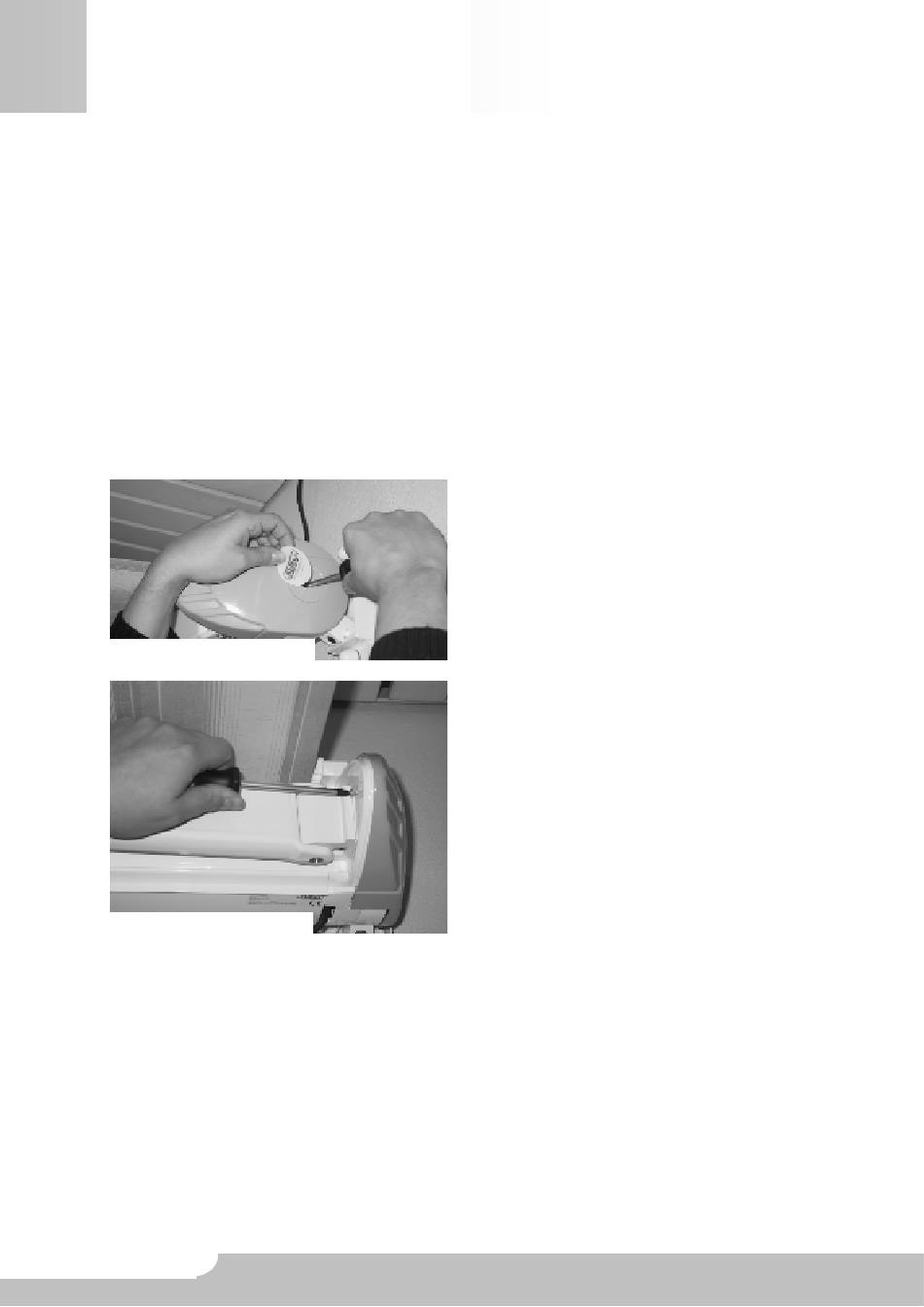

Abb. 4: Abzi ehen des Aufkl ebers
Abb. 5: Lös en der Schraube
Die Befestigung der Seitenkappe erfolgt in umgekehrter Reihenfolge.
Lucca
Seite 11
