Kassettenmarkise
Die folgenden Arbeiten müssen immer auf beiden Seiten der Markise durchgeführt
werden.
Achtung Bruchgefahr!
Bei Arbeiten hinsichtlich Neigungsverstellung darf das Ausfallprofil (Abb. 8
Pos. 7) nicht einfach fallen gelassen werden, bevor die Klemmschrauben
(Abb. 8 Pos. 1) nicht angezogen sind. Bei Nichtbeachtung treten auf den
Klemmklotz und das Gussstück Kräfte auf, die zum Bruch der Baugruppe
führen können.
Lösen der Klemmschrauben (Abb. 8 Pos.1)
À$
À$
Das Ausfallprofil muss nun zum Entlasten des Verriegelungsklotzes angehoben
werden. (Abb. 8 Pos. 7)
Verriegelungsklotz herausnehmen. (Abb. 8 Pos. 2)
À$
À$
Die Markise auf die gewünschte Höhe, entsprechend des gewünschten
Neigungswinkels senken bzw. heben. (Abb. 7)
À$
Verriegelungsklotz (Abb. 8 Pos. 2) in eine passende Aussparungsposition
zwischen dem Kastenhalter (Abb. 8 Pos. 9) und dem Gussstück (Abb. 8 Pos. 4)
einsetzen.
Nun ist das Ausfallprofil auf waagerechten Sitz mit einer Wasserwaage zu prüfen.
À$
À$
Die Klemmschrauben (3x je Seite) mit einem Schlüssel SW13 im Uhrzeigersinn
fixieren.
Die Seitenkappen können nun, wie unter 1.2.4 beschrieben, wieder angebracht werden.
Lucca
Seite 13

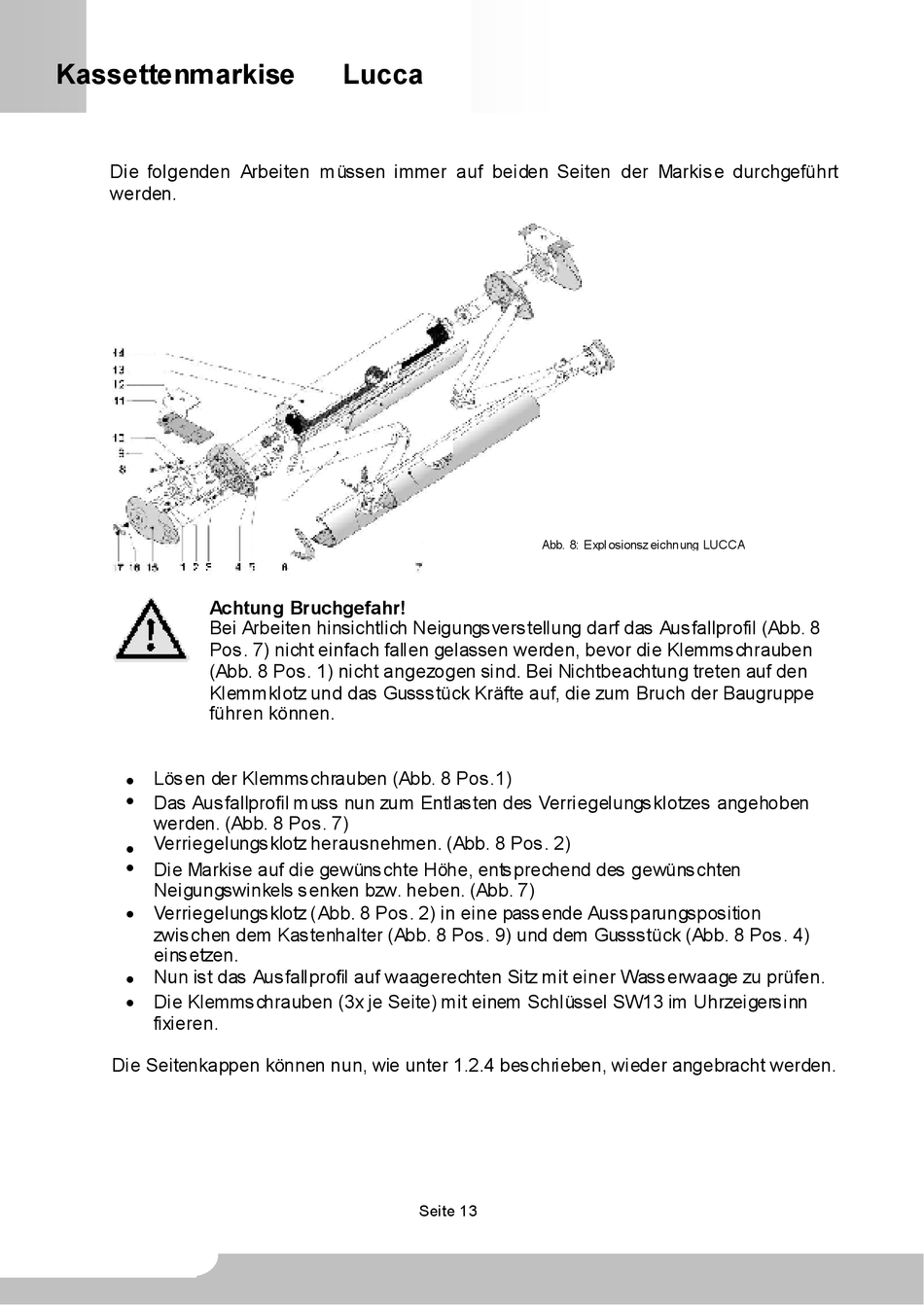

Abb. 8: Expl osionsz eichnung LUCCA
