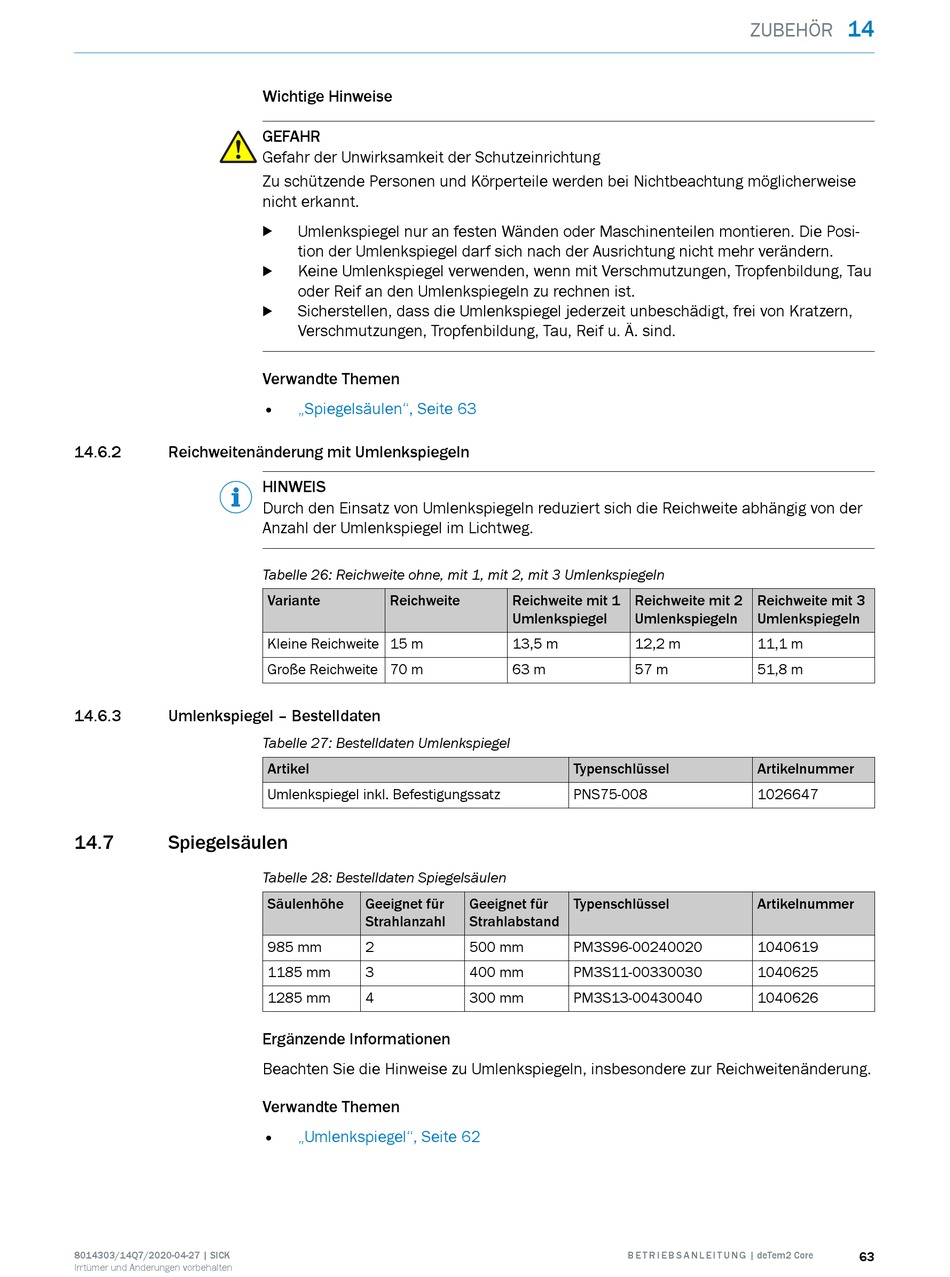

14.6.2 Reichweitenänderung mit Umlenkspiegeln
14.6.3 Umlenkspiegel – Bestelldaten
14.7 Spiegelsäulen
8014303/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Umlenkspiegel nur an festen Wänden oder Maschinenteilen montieren. Die Posi‐
b
tion der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
Keine Umlenkspiegel verwenden, wenn mit Verschmutzungen, Tropfenbildung, Tau
b
oder Reif an den Umlenkspiegeln zu rechnen ist.
Sicherstellen, dass die Umlenkspiegel jederzeit unbeschädigt, frei von Kratzern,
b
Verschmutzungen, Tropfenbildung, Tau, Reif u. Ä. sind.
Verwandte Themen
• „Spiegelsäulen", Seite 63
HINWEIS
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite abhängig von der
Anzahl der Umlenkspiegel im Lichtweg.
Tabelle 26: Reichweite ohne, mit 1, mit 2, mit 3 Umlenkspiegeln
Variante Reichweite
Kleine Reichweite 15 m
Große Reichweite 70 m
Tabelle 27: Bestelldaten Umlenkspiegel
Artikel
Umlenkspiegel inkl. Befestigungssatz
Tabelle 28: Bestelldaten Spiegelsäulen
Säulenhöhe Geeignet für
Strahlanzahl
985 mm 2
1185 mm 3
1285 mm 4
Ergänzende Informationen
Beachten Sie die Hinweise zu Umlenkspiegeln, insbesondere zur Reichweitenänderung.
Verwandte Themen
• „Umlenkspiegel", Seite 62
Reichweite mit 1 Reichweite mit 2
Umlenkspiegel Umlenkspiegeln
13,5 m 12,2 m
63 m 57 m
Typenschlüssel
PNS75-008
Geeignet für Typenschlüssel
Strahlabstand
500 mm PM3S96-00240020
400 mm PM3S11-00330030
300 mm PM3S13-00430040
B E T R I E B S A N L E I T U N G | deTem2 Core
14
ZUBEHÖR
Reichweite mit 3
Umlenkspiegeln
11,1 m
51,8 m
Artikelnummer
1026647
Artikelnummer
1040619
1040625
1040626
63
