5
MONTAGE
5.3.3

Austauschhalterung montieren

36 B E T R I E B S A N L E I T U N G | deTem2 Core

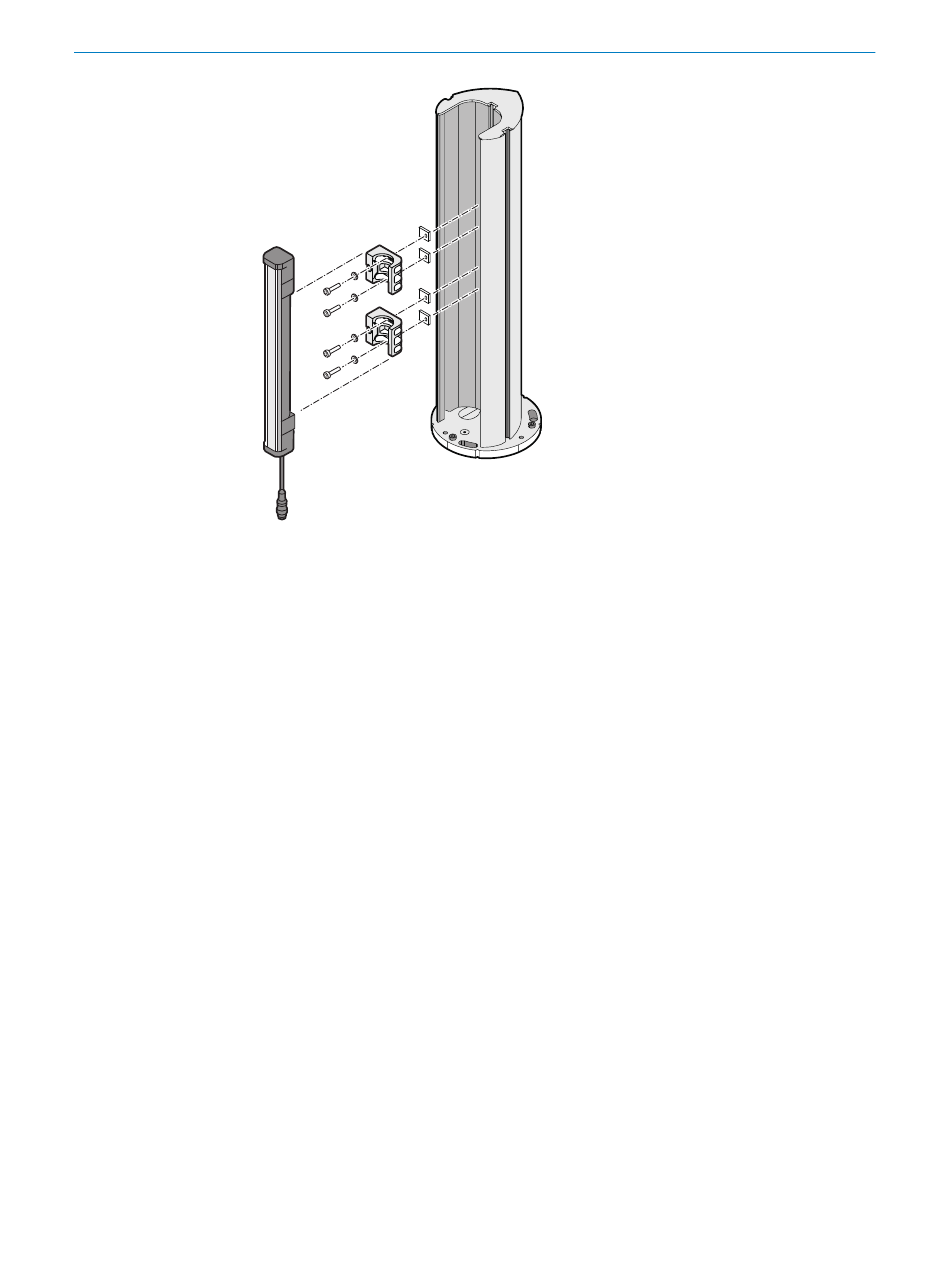

Abbildung 19: FlexFix-Halterung an einer Gerätesäule (Zubehör) montieren
Verwandte Themen
•
„Ausrichtung von Sender und Empfänger", Seite 41
Wenn eine vorhandende Mehrstrahl-Sicherheits-Lichtschranke M2000 mit einer Swivel-
Mount-Halterung oder mit einer Seithalterung montiert ist, kann sie mit der Austausch‐
halterung durch eine Mehrstrahl-Sicherheits-Lichtschranke deTem2 Core ersetzt wer‐
den. Es müssen keine neuen Bohrungen angebracht werden, da die vorhandenen Boh‐
rungen für die Austauschhalterung verwendet werden können.
Ergänzende Informationen
Weitere Informationen zur Montage einer Mehrstrahl-Sicherheits-Lichtschranke mit
einer Austauschhalterung finden Sie in der Montageanleitung Replacement bracket.
