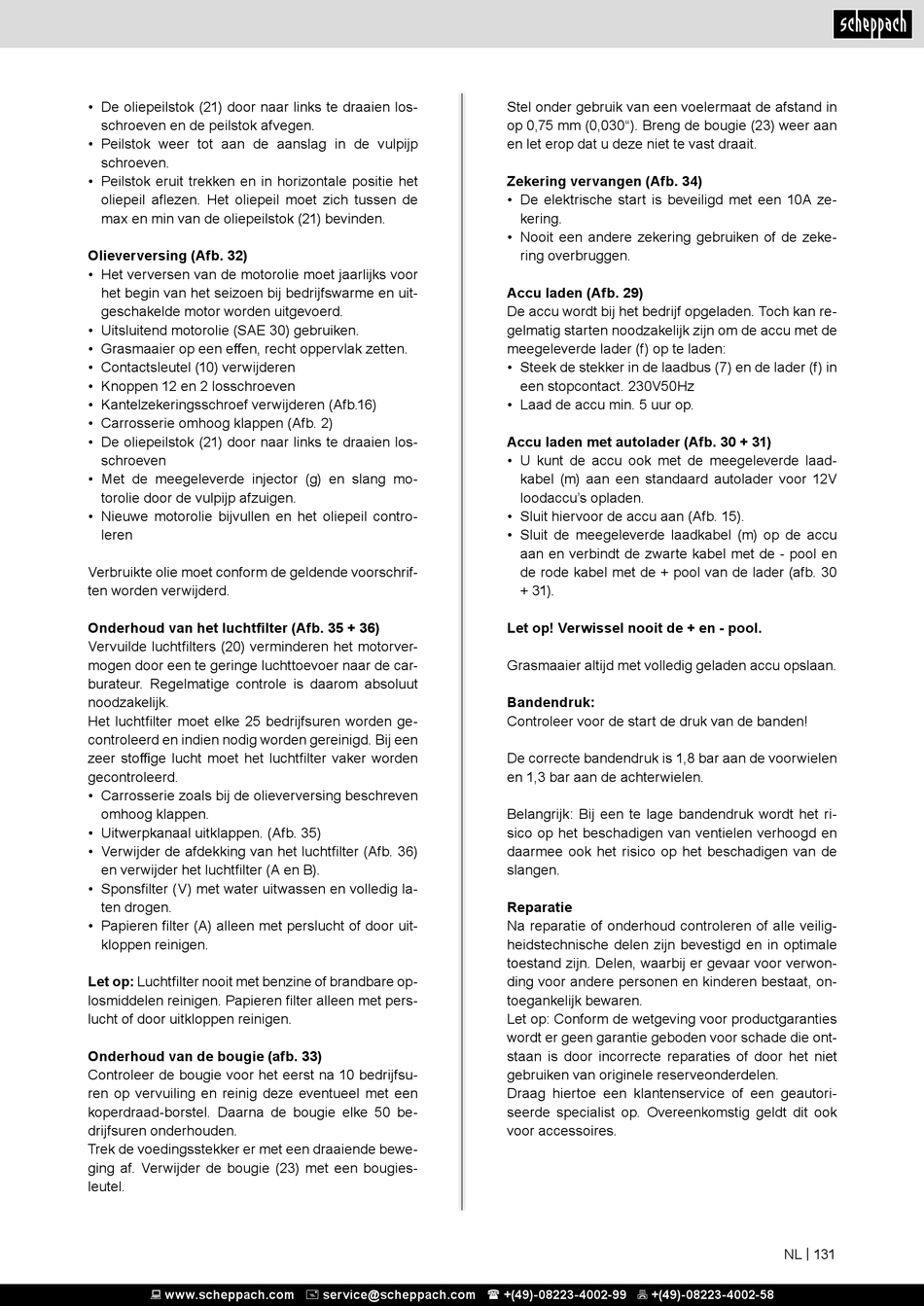

• De oliepeilstok (21) door naar links te draaien los-
schroeven en de peilstok afvegen.
• Peilstok weer tot aan de aanslag in de vulpijp
schroeven.
• Peilstok eruit trekken en in horizontale positie het
oliepeil aflezen. Het oliepeil moet zich tussen de
max en min van de oliepeilstok (21) bevinden.
Olieverversing (Afb. 32)
• Het verversen van de motorolie moet jaarlijks voor
het begin van het seizoen bij bedrijfswarme en uit-
geschakelde motor worden uitgevoerd.
• Uitsluitend motorolie (SAE 30) gebruiken.
• Grasmaaier op een effen, recht oppervlak zetten.
• Contactsleutel (10) verwijderen
• Knoppen 12 en 2 losschroeven
• Kantelzekeringsschroef verwijderen (Afb.16)
• Carrosserie omhoog klappen (Afb. 2)
• De oliepeilstok (21) door naar links te draaien los-
schroeven
• Met de meegeleverde injector (g) en slang mo-
torolie door de vulpijp afzuigen.
• Nieuwe motorolie bijvullen en het oliepeil contro-
leren
Verbruikte olie moet conform de geldende voorschrif-
ten worden verwijderd.
Onderhoud van het luchtfilter (Afb. 35 + 36)
Vervuilde luchtfilters (20) verminderen het motorver-
mogen door een te geringe luchttoevoer naar de car-
burateur. Regelmatige controle is daarom absoluut
noodzakelijk.
Het luchtfilter moet elke 25 bedrijfsuren worden ge-
controleerd en indien nodig worden gereinigd. Bij een
zeer stoffige lucht moet het luchtfilter vaker worden
gecontroleerd.
• Carrosserie zoals bij de olieverversing beschreven
omhoog klappen.
• Uitwerpkanaal uitklappen. (Afb. 35)
• Verwijder de afdekking van het luchtfilter (Afb. 36)
en verwijder het luchtfilter (A en B).
• Sponsfilter (V) met water uitwassen en volledig la-
ten drogen.
• Papieren filter (A) alleen met perslucht of door uit-
kloppen reinigen.
Let op: Luchtfilter nooit met benzine of brandbare op-
losmiddelen reinigen. Papieren filter alleen met pers-
lucht of door uitkloppen reinigen.
Onderhoud van de bougie (afb. 33)
Controleer de bougie voor het eerst na 10 bedrijfsu-
ren op vervuiling en reinig deze eventueel met een
koperdraad-borstel. Daarna de bougie elke 50 be-
drijfsuren onderhouden.
Trek de voedingsstekker er met een draaiende bewe-
ging af. Verwijder de bougie (23) met een bougies-
leutel.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Stel onder gebruik van een voelermaat de afstand in
op 0,75 mm (0,030"). Breng de bougie (23) weer aan
en let erop dat u deze niet te vast draait.
Zekering vervangen (Afb. 34)
• De elektrische start is beveiligd met een 10A ze-
kering.
• Nooit een andere zekering gebruiken of de zeke-
ring overbruggen.
Accu laden (Afb. 29)
De accu wordt bij het bedrijf opgeladen. Toch kan re-
gelmatig starten noodzakelijk zijn om de accu met de
meegeleverde lader (f) op te laden:
• Steek de stekker in de laadbus (7) en de lader (f) in
een stopcontact. 230V50Hz
• Laad de accu min. 5 uur op.
Accu laden met autolader (Afb. 30 + 31)
• U kunt de accu ook met de meegeleverde laad-
kabel (m) aan een standaard autolader voor 12V
loodaccu's opladen.
• Sluit hiervoor de accu aan (Afb. 15).
• Sluit de meegeleverde laadkabel (m) op de accu
aan en verbindt de zwarte kabel met de - pool en
de rode kabel met de + pool van de lader (afb. 30
+ 31).
Let op! Verwissel nooit de + en - pool.
Grasmaaier altijd met volledig geladen accu opslaan.
Bandendruk:
Controleer voor de start de druk van de banden!
De correcte bandendruk is 1,8 bar aan de voorwielen
en 1,3 bar aan de achterwielen.
Belangrijk: Bij een te lage bandendruk wordt het ri-
sico op het beschadigen van ventielen verhoogd en
daarmee ook het risico op het beschadigen van de
slangen.
Reparatie
Na reparatie of onderhoud controleren of alle veilig-
heidstechnische delen zijn bevestigd en in optimale
toestand zijn. Delen, waarbij er gevaar voor verwon-
ding voor andere personen en kinderen bestaat, on-
toegankelijk bewaren.
Let op: Conform de wetgeving voor productgaranties
wordt er geen garantie geboden voor schade die ont-
staan is door incorrecte reparaties of door het niet
gebruiken van originele reserveonderdelen.
Draag hiertoe een klantenservice of een geautori-
seerde specialist op. Overeenkomstig geldt dit ook
voor accessoires.
