Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschä-

digen, zu knicken oder Gefahrenbereichen auszusetzen.

Die Kamera kann mit 12VDC oder 24VAC, doppelte Spannungsversorgung betrie-

ben werden. Bei Verwendung einer 12VDC oder 24VAC Spannungsversorgung

gehen Sie bitte wie folgt vor:

• Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist.

• Schließen Sie die Spannungsversorgung in der korrekten Reihenfolge an.

Schließen Sie zuerst die Niederspannungsleitung (12VDC bzw. 24VAC) an und ste-

cken Sie erst danach das Netzteil in die Steckdose, um fehlerhafte Resets aufgrund

von Spannungsschwankungen und Beschädigungen durch Überspannung (auf-

grund der Lastfreiheit) zu vermeiden. Es ist unbedingt erforderlich, die 12VDC-Span-

nungsversorgung korrekt gepolt anzuschließen, andernfalls arbeiten die IR-LEDs

nachts nicht.

4a. Easy Bracket: Setzen Sie den Haken

ⓙ an die Lasche ⓛ.

Die Inbusschrauben festziehen.

5a. Easy Bracket: Befestigen Sie den

Halterfuß ⓓ mit den Inbusschrauben

durch das Fuß-Montageloch (4x) ⓔ

an der„Easy Bracket"-Halterung.

6. Den Kamerawinkel einstellen (Schwenkung, Neigung, Horizontalausrichtung).

Die Neigung ist bei Wand (bzw. Decken)-Installation auf 0°(2°) min. bis 90° max.

begrenzt, wobei vorausgesetzt wird, dass die Neigung des Kameramoduls in Bezug

auf die Decke 0° ist, d. h., dass das Bild horizontal ausgerichtet ist.

4b. Standard Bracket: Positionieren Sie

den Halterfuß auf den Bohrlöchern

(4x).

5b. Befestigen Sie den Halter mit Schrau-

ben.

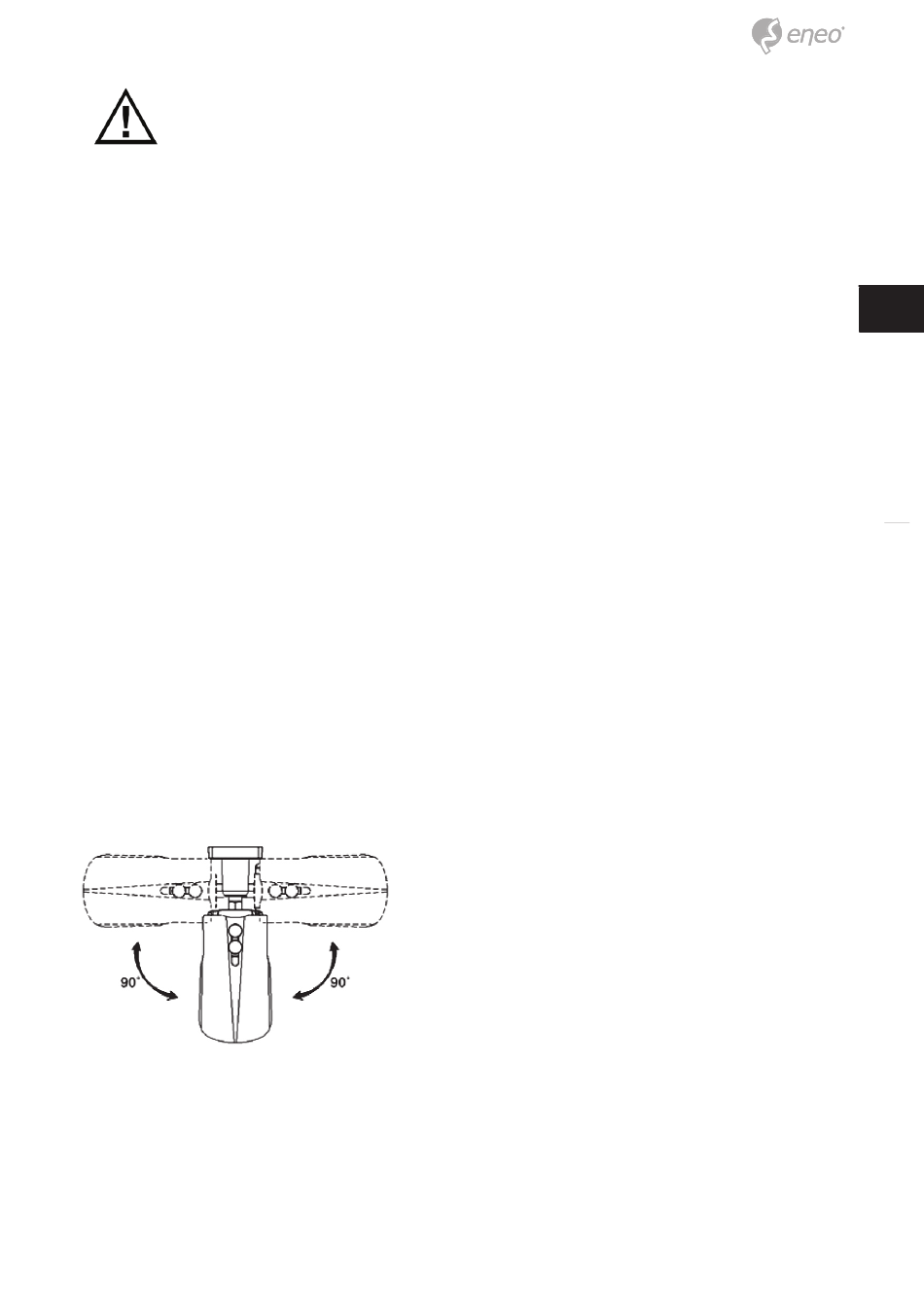

Der Schwenkwinkel ist auf +/- 90° be-

grenzt.
