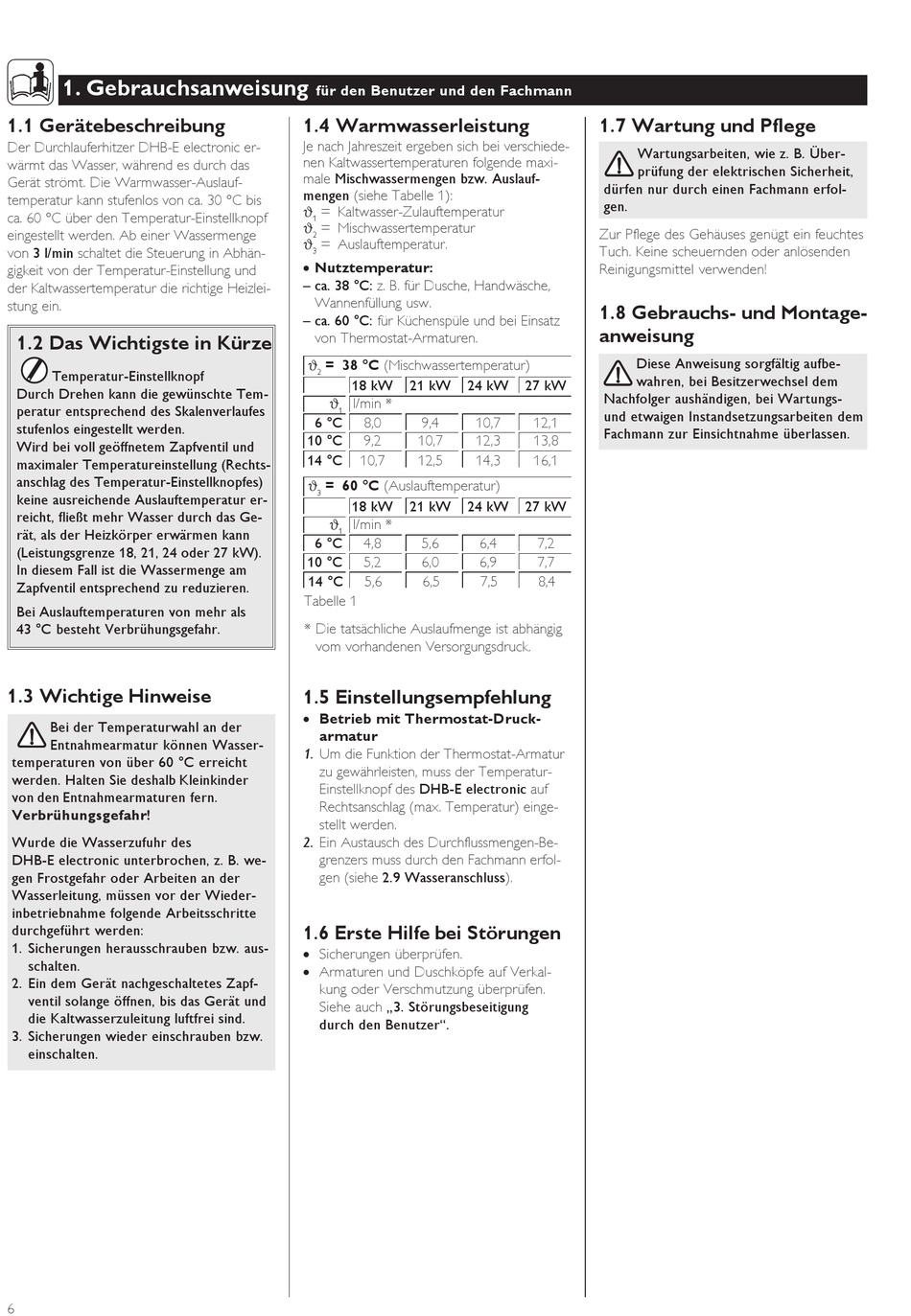

1. Gebrauchsanweisung

1.1 Gerätebeschreibung
Der Durchlauferhitzer DHB-E electronic er-
wärmt das Wasser, während es durch das
Gerät strömt. Die Warmwasser-Auslauf-
temperatur kann stufenlos von ca. 30 °C bis
ca. 60 °C über den Temperatur-Einstellknopf
eingestellt werden. Ab einer Wassermenge
von 3 l/min schaltet die Steuerung in Abhän-
gigkeit von der Temperatur-Einstellung und
der Kaltwassertemperatur die richtige Heizlei-
stung ein.
1.2 Das Wichtigste in Kürze
Temperatur-Einstellknopf
Durch Drehen kann die gewünschte Tem-
peratur entsprechend des Skalenverlaufes
stufenlos eingestellt werden.
Wird bei voll geöffnetem Zapfventil und
maximaler Temperatureinstellung (Rechts-
anschlag des Temperatur-Einstellknopfes)
keine ausreichende Auslauftemperatur er-
reicht, fließt mehr Wasser durch das Ge-
rät, als der Heizkörper erwärmen kann
(Leistungsgrenze 18, 21, 24 oder 27 kW).
In diesem Fall ist die Wassermenge am
Zapfventil entsprechend zu reduzieren.
Bei Auslauftemperaturen von mehr als
43 °C besteht Verbrühungsgefahr.

1.3 Wichtige Hinweise

Bei der Temperaturwahl an der
Entnahmearmatur können Wasser-
temperaturen von über 60 °C erreicht
werden. Halten Sie deshalb Kleinkinder
von den Entnahmearmaturen fern.
Verbrühungsgefahr!
Wurde die Wasserzufuhr des
DHB-E electronic unterbrochen, z. B. we-
gen Frostgefahr oder Arbeiten an der
Wasserleitung, müssen vor der Wieder-
inbetriebnahme folgende Arbeitsschritte
durchgeführt werden:
1. Sicherungen herausschrauben bzw. aus-
schalten.
2. Ein dem Gerät nachgeschaltetes Zapf-
ventil solange öffnen, bis das Gerät und
die Kaltwasserzuleitung luftfrei sind.
3. Sicherungen wieder einschrauben bzw.
einschalten.
6
für den Benutzer und den Fachmann

1.4 Warmwasserleistung

Je nach Jahreszeit ergeben sich bei verschiede-
nen Kaltwassertemperaturen folgende maxi-
male Mischwassermengen bzw. Auslauf-
mengen (siehe Tabelle 1):
#
= Kaltwasser-Zulauftemperatur
1
#
= Mischwassertemperatur
2
#
= Auslauftemperatur.
3

$ Nutztemperatur:

– ca. 38 °C: z. B. für Dusche, Handwäsche,
Wannenfüllung usw.
– ca. 60 °C: für Küchenspüle und bei Einsatz
von Thermostat-Armaturen.
#
= 38 °C (Mischwassertemperatur)
2
18 kW 21 kW 24 kW
#
l/min *
1
6 °C 8,0 9,4
10 °C 9,2 10,7
14 °C
10,7 12,5
#
= 60 °C (Auslauftemperatur)
3
18 kW 21 kW 24 kW
#
l/min *
1
6 °C 4,8 5,6
10 °C
5,2 6,0
14 °C
5,6 6,5
Tabelle 1
* Die tatsächliche Auslaufmenge ist abhängig
vom vorhandenen Versorgungsdruck.

1.5 Einstellungsempfehlung

$ Betrieb mit Thermostat-Druck-
armatur
1. Um die Funktion der Thermostat-Armatur
zu gewährleisten, muss der Temperatur-
Einstellknopf des DHB-E electronic auf
Rechtsanschlag (max. Temperatur) einge-
stellt werden.
2. Ein Austausch des Durchflussmengen-Be-
grenzers muss durch den Fachmann erfol-
gen (siehe 2.9 Wasseranschluss).
1.6 Erste Hilfe bei Störungen
$ Sicherungen überprüfen.
$ Armaturen und Duschköpfe auf Verkal-
kung oder Verschmutzung überprüfen.
Siehe auch „3. Störungsbeseitigung
durch den Benutzer".

1.7 Wartung und Pflege

Wartungsarbeiten, wie z. B. Über-
prüfung der elektrischen Sicherheit,
dürfen nur durch einen Fachmann erfol-
gen.
Zur Pflege des Gehäuses genügt ein feuchtes
Tuch. Keine scheuernden oder anlösenden
Reinigungsmittel verwenden!
1.8 Gebrauchs- und Montage-
anweisung
Diese Anweisung sorgfältig aufbe-
wahren, bei Besitzerwechsel dem
27 kW
Nachfolger aushändigen, bei Wartungs-
und etwaigen Instandsetzungsarbeiten dem
10,7 12,1
Fachmann zur Einsichtnahme überlassen.
12,3 13,8
14,3 16,1
27 kW
6,4 7,2
6,9 7,7
7,5 8,4
