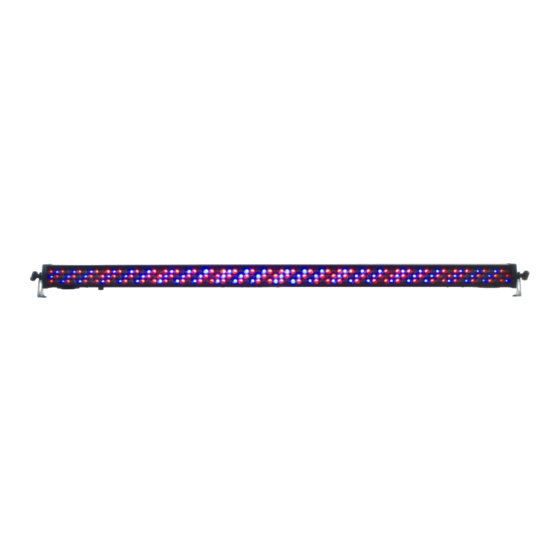

- Seite 1 DEUTSCH/ENGLISCH LightmaXX LED BAR 8 SECTOR LIG0012879-000 12/2018 Bedienungsanleitung User‘s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! RISK OF ELECTRIC SHOCK Das Gerät ist für eine maximale Umgebungstemperatur DO NOT OPEN von 40° Celsius ausgelegt. ACHTUNG: Um der Gefahr eines elektrischen Schlages Die Installation des Gerätes sollte nicht von unerfahrenen vorzubeugen, öffnen Sie auf keinen Fall das Gerät.
-
Seite 3: Lieferumfang
Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX LED BAR 8 SECTOR wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... -
Seite 4: Sicherheitshinweise
DEUTSCH Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial sind ordnungsgemäß aufzubewahren oder zu entsorgen. Sie sind aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) - Seite 5 DEUTSCH Installation: Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen. Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpackungen, um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit, etc. zu schützen. Das Gerät kann wahlweise stehend oder hängend installiert werden.
-
Seite 6: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm 1/4W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) oft he last fixture. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX-Controllers, ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen Gerätes. -
Seite 7: Funktion
DEUTSCH DMX Modus 1: DMX Wert Funktion Geschwindigkeit 000-011 012-023 024-035 Grün 036-047 Blau 048-059 Gelb 060-071 Violett 072-083 Cyan Blau 084-095 Weiß 096-107 Programm 1 108-119 Programm 2 Geschwindigkeit 120-131 Programm 3 000-255 132-143 Programm 4 144-155 Programm 5 156-167 Programm 6 168-179... - Seite 8 DEUTSCH DMX Modus 2: Grün Blau 000-255 dimmend 000-255 dimmend 000-255 dimmend DMX Modus 3: Grün Blau Master Dimmer 000-255 dimmend 000-255 dimmend 000-255 dimmend 000-255 dimmend DMX Modus 4: Grün Blau Grün Blau 000-255 000-255 000-255 000-255 000-255 000-255 000-255 dimmend dimmend...
-
Seite 9: Dmx-Modus
DEUTSCH DMX Modus 5: Master Grün Blau DMX Wert Funktion SPEED FLASH Dimmer 0-11 0-4 AUS 12-23 24-35 Grün 36-47 Blau 48-59 Gelb 60-71 Violett 72-83 Cyan Blau 84-95 Weiß 96-107 PROGRAM01 108-119 PROGRAM02 120-131 PROGRAM03 0-255 0-255 0-255 FLASH SPEED 0-255 Dimmen... -
Seite 10: Betriebsart Auto Oder Sound
DEUTSCH DMX Modus 6: Grün Blau Grün Blau Grün Blau 0-255 0-255 0-255 0-255 0-255 0-255 0-255 0-255 0-255 Dimmen Dimmen Dimmen Dimmen Dimmen Dimmen Dimmen Dimmen Dimmen CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 Grün Blau Grün Blau Grün Blau... -
Seite 11: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Nummer Beschreibung Nummer Beschreibung Menu-Tasten Stromeingang DMX Eingang (3-pol) Feststellschrauben DMX Ausgang (3-pol) Montagebügel Stromausgang Display Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. -
Seite 12: Die Menüstruktur Im Detail
DEUTSCH Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der„Mode“- Taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt. Die Menüstruktur im Detail:... -
Seite 13: Spezifikationen
DEUTSCH Spezifikationen: Feature LED BAR 8 SECTOR Betriebsspannung AC 100-240V // 50-60 Hz Leistungsaufnahme 36 Watt Lichtquelle 240 x 10 mm LED R96, G72, B72 Bedienung Digitales LED Display DMX Kanäle 2, 3, 4, 7, 14 oder 26 Kanäle Funktionen... -
Seite 14: Reinigung
DEUTSCH Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen sie das Gerät stets vom Stromnetz während Sie es reinigen. Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert e e s s er Öffnungen s e s e s... - Seite 15 DEUTSCH Notizen MS ID: LIG0012879-000 12/2018...
- Seite 16 ENGLISH Important safety instructions! Please read before connection! RISK OF ELECTRIC SHOCK The device is designed for a maximum ambient DO NOT OPEN temperature of 40° Celsius. The device should not be installed by inexperienced persons and must be installed in compliance with the ATTENTION: To prevent the risk of electric shock, do mechanical and electrical safety regulations in your not open the unit under any circumstances.
-
Seite 17: Scope Of Delivery
Manual Intended use: The LightmaXX LED Bar 8 Sector was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. -
Seite 18: Safety Instructions
ENGLISH Safety instructions: DANGER! (For babies and children) Packaging, plastic films and other packaging materials must be properly stored or disposed of. They must be kept out of the reach of babies and children due to the risk of suffocation. Make sure that children never use the device unattended! In addition, make sure that children do not remove any (small) parts from the device, as they could suffocate by swallowing them! - Seite 19 ENGLISH Installation: Be sure to check the unit for damage before using it. Optimally, use the original packaging or suitable transport or storage packaging to protect the product from dust, moisture, etc. when not in use. The unit can be installed upright or suspended. The device must always be attached to a solid, approved carrier or a suitable surface.
- Seite 20 ENGLISH Commissioning: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration of the DMX connector: Resistance 120 ohm 1/4w between pin 2 (DMX-) and pin 3 (DMX+) of the last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX chain.
- Seite 21 ENGLISH DMX mode 1: DMX Value Function Speed 000-011 012-023 024-035 Green 036-047 Blue 048-059 Yellow 060-071 Purple 072-083 Cyan 084-095 White 096-107 Program 1 108-119 Program 2 Speed 120-131 Program 3 000-255 132-143 Program 4 144-155 Program 5 156-167 Program 6 168-179 Program 7...
- Seite 22 ENGLISH DMX mode 2: Green Blue 000-255 dimming 000-255 dimming 000-255 dimming DMX mode 3: Green Blue Master Dimmer 000-255 dimming 000-255 dimming 000-255 dimming 000-255 dimming DMX mode 4: Green Blue Green Blue 000-255 000-255 000-255 000-255 000-255 000-255 000-255 dimming dimming...
-
Seite 23: Dmx Mode
ENGLISH DMX mode 5: Master Green Blue DMX Value Function SPEED FLASH Dimmer 0-11 0-4 OFF 12-23 24-35 Green 36-47 Blue 48-59 Yellow 60-71 Purple 72-83 Cyan 84-95 White 96-107 PROGRAM01 108-119 PROGRAM02 0-255 0-255 0-255 120-131 PROGRAM03 FLASH SPEED 0-255 Dimmer Dimmer... - Seite 24 ENGLISH DMX mode 6: Grün Blau Grün Blau Grün Blau 0-255 0-255 0-255 0-255 0-255 0-255 0-255 0-255 0-255 Dimmer Dimmer Dimmer Dimmer Dimmer Dimmer Dimmer Dimmer Dimmer CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 Green Blue Green Blue Green Blue...
-
Seite 25: Connections And Controls
ENGLISH Connections and controls: Description Description Menu keys Power in DMX Input (3 pin) Locking screw DMX Output (3 pin) Mounting brackets Power out Display Operation: Start: Connect the device to the mains and wait a few seconds until it is ready for operation. -
Seite 26: The Menu Structure In Detail
ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigation is via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail:... - Seite 27 ENGLISH Specifications: Feature LED BAR 8 SECTOR Operating voltage AC 100-240V // 50-60 Hz Power consumption 36 Watt Light source 240 x 10 mm LED R96, G72, B72 Display Digital LED display DMX channel 2, 3, 4, 7, 14 or 26 channel...
-
Seite 28: Environmental Protection
ENGLISH Cleaning: A regular cleaning of the device from impurities and dust increases the durability of the product. Always disconnect the device from the power supply while cleaning it. Optical lenses should be cleaned with a dry microfiber cloth. This also optimizes the light output. - Seite 29 ENGLISH Notes MS ID: LIG0012879-000 12/2018...
