Seite 1

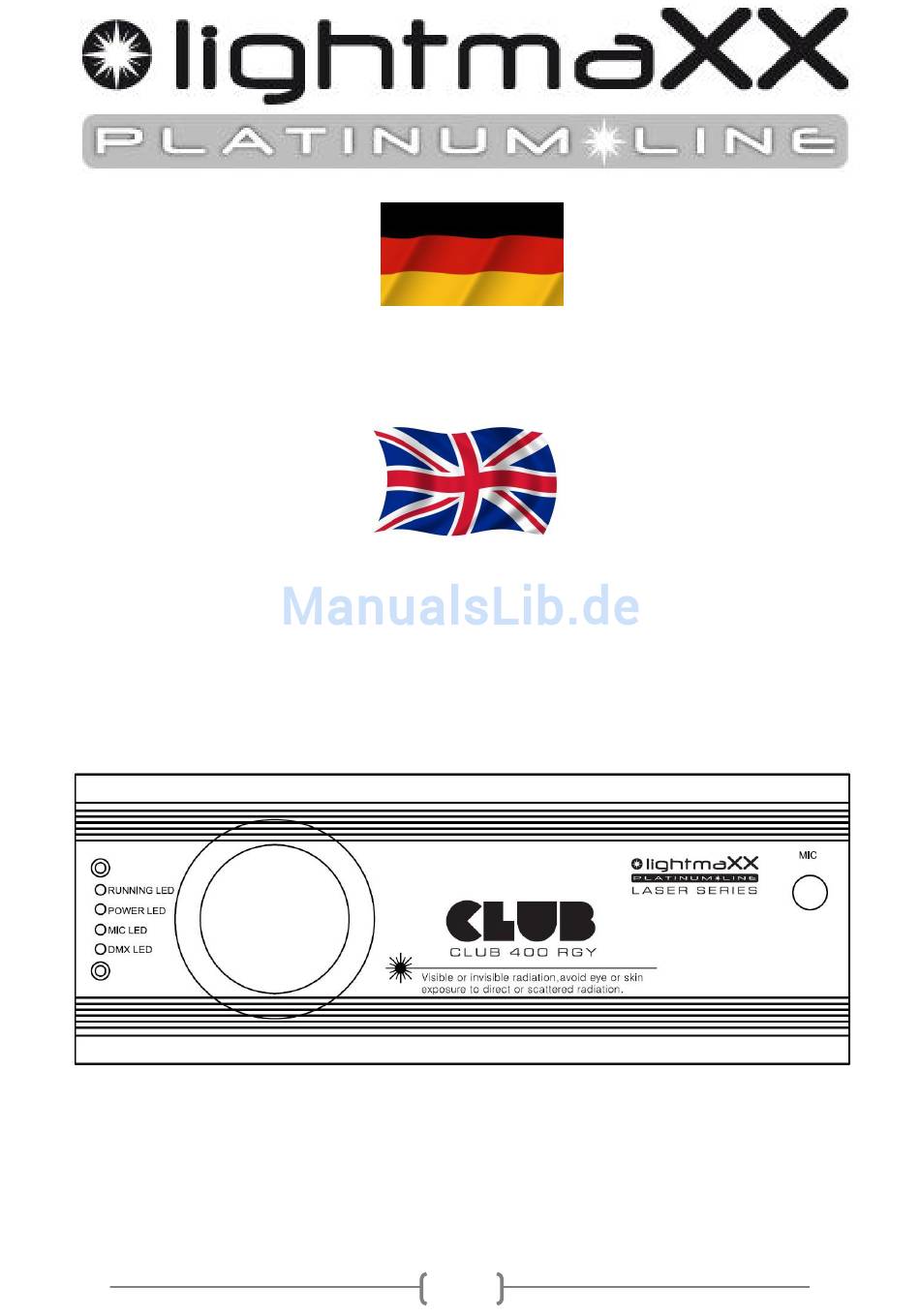

Page: 6 - 11 CLUB SERIES – CLUB 400 RGY LIG0009205-000 Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.
Seite 2
!ACHTUNG! Laserschutzbestimmungen: Durch die starke Bündelung des Laserstrahls ist die gesamte Lichtenergie auf eine geringe Fläche konzentriert. Wird das menschliche Auge von diesem Strahl getroffen, kann dies Schädigungen hervorrufen. Insbesondere besteht die Gefahr von Augenverletzungen beim Blick in den direkten Strahl. Ist der Strahl abgelenkt, was bei den kompakten Showlasersystemen durch die Scanning Einheit fast immer der Fall ist, ist die Wirkung und somit die Gefahr des Strahls um ein Vielfaches geringer.
Rückansicht: Betriebseinstellungen: LCD FUNCTION SETTING ENTER DMX-512 Auto RETURN DOWN Mit den Tasten UP und DOWN wechseln Sie zwischen den Menü Unterpunkten Mit der Taste ENTER bestätigen Sie Ihre Einstellung Mit der Taste RETURN gelangen Sie wieder einen Menüschritt zurück...
Service and repair The Laser Show equipment has no major serviceable parts. Repair of electronic- components (transistors, IC´s) or changing other parts are not allowed by untrained persons. If there is a problem with the Laser Show equipment, your local service engineer will help you with repair or replacement. We recommend shipping the Laser Show equipment to the manufacturer for reparation.
Seite 7

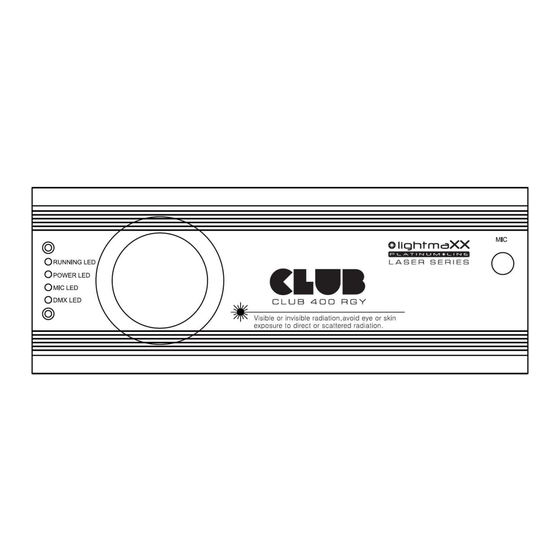

Front and Rear panel view: 1. Laser Aperture 2. Running LED (indicates the unit is running OK) 3. Power LED indicator 4. Mic LED 5. DMX signal LED 6. Sound active microphone 7. Power Jack 8. ON/OFF switch 9. DMX or linking jack 10.
Seite 8
LCD FUNCTION SETTING DMX-512 ENTER Auto RETURN DOWN Press “UP” or “DOWN” to choose functions in the same menu. Press “ENTER” button to enter next menu. Press “RETURN” button to return previous menu. When you turn on the laser for the first time, it will take some seconds to auto load the built-in show. The default setting is AUTO EFFECT 1.
Seite 9
ON 5S (ON for 5 seconds) ON 10S (ON for 10 seconds) Press UP and down to choose Cartoon (Running speed) running speed from 1~99, is the fastest Master (set master unit) (press up or down to Size choose the size of graphics) LASER (size and...
Seite 10
Instruction for DMX channels LASER OFF 0~41 LASER OFF 42~83 DMX mode, CH2~CH12 valid Auto Activate 84~125 Build-in cartoon graphics auto running mode 126~167 Build-in beam graphics auto running mode 168~209 Build-in beam graphics auto running mode Sound 210~251 Build-in cartoon graphics auto running mode Activate 252~255 DMX mode, CH2~CH12 valid...
192~255 Manual zooming (+/-) from slow to fast Drawing 0~255 Auto drawing from slow to fast Scanning 0~127 Choose sanning speed from slow to fast speed CH10 Display dot 128~255 Choose the length of dot 0~24 Normal color 25~199 Choose every single color CH11 Color setting 200~224...
